704 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.700

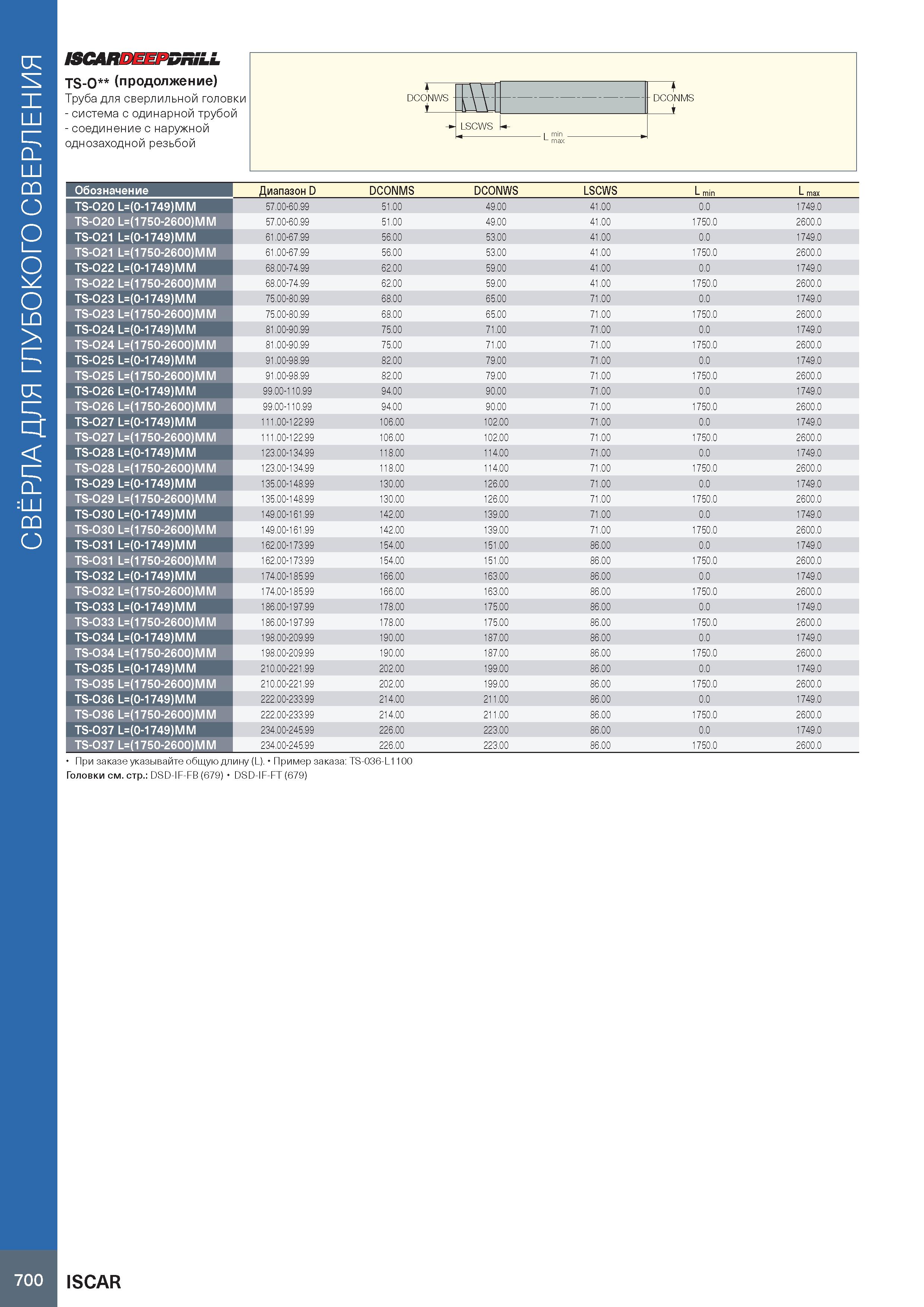

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 700 0704 Lab2u СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ ISCARDEEPDRiLL TS-O (продолжение) Труба для сверлильной головки - система с одинарной трубой - соединение с наружной однозаходной резьбой Обозначение Диапазон D DCONMS DCONWS LSCWS L min L max TS-020 L=(0-1749)MM 57.00-60.99 51.00 49.00 41 00 0.0 1749.0 TS-020 L=(1750-2600)MM 57.00-60.99 51.00 49.00 41 00 1750.0 2600.0 TS-021 L=(0-1749)MM 61.00-67.99 56.00 53.00 41 00 0.0 1749.0 TS-021 L=(1750-2600)MM 61.00-67.99 56.00 53.00 41 00 1750.0 2600.0 TS-022 L=(0-1749)MM 68.00-74.99 62.00 59.00 41 00 0.0 1749.0 TS-022 L=(1750-2600)MM 68.00-74.99 62.00 59.00 41 00 1750.0 2600.0 TS-023 L=(0-1749)MM 75.00-80.99 68.00 65.00 71 00 0.0 1749.0 TS-023 L=(1750-2600)MM 75.00-80.99 68.00 65.00 71 00 1750.0 2600.0 TS-024 L=(0-1749)MM 81.00-90.99 75.00 71.00 71 00 0.0 1749.0 TS-024 L=(1750-2600)MM 81.00-90.99 75.00 71.00 71 00 1750.0 2600.0 TS-025 L=(0-1749)MM 91.00-98.99 82.00 79.00 71 00 0.0 1749.0 TS-025 L=(1750-2600)MM 91.00-98.99 82.00 79.00 71 00 1750.0 2600.0 TS-026 L=(0-1749)MM 99.00-110.99 94.00 90.00 71 00 0.0 1749.0 TS-026 L=(1750-2600)MM 99.00-110.99 94.00 90.00 71 00 1750.0 2600.0 TS-027 L=(0-1749)MM 111.00-122.99 106.00 102.00 71 00 0.0 1749.0 TS-027 L=(1750-2600)MM 111.00-122.99 106.00 102.00 71 00 1750.0 2600.0 TS-028 L=(0-1749)MM 123.00-134.99 118.00 114.00 71 00 0.0 1749.0 TS-028 L=(1750-2600)MM 123.00-134.99 118.00 114.00 71 00 1750.0 2600.0 TS-029 L=(0-1749)MM 135.00-148.99 130.00 126.00 71 00 0.0 1749.0 TS-029 L=(1750-2600)MM 135.00-148.99 130.00 126.00 71 00 1750.0 2600.0 TS-030 L=(0-1749)MM 149.00-161.99 142.00 139.00 71 00 0.0 1749.0 TS-030 L=(1750-2600)MM 149.00-161.99 142.00 139.00 71 00 1750.0 2600.0 TS-031 L=(0-1749)MM 162.00-173.99 154.00 151.00 86 00 0.0 1749.0 TS-031 L=(1750-2600)MM 162.00-173.99 154.00 151.00 86 00 1750.0 2600.0 TS-032 L=(0-1749)MM 174.00-185.99 166.00 163.00 86 00 0.0 1749.0 TS-032 L=(1750-2600)MM 174.00-185.99 166.00 163.00 86 00 1750.0 2600.0 TS-033 L=(0-1749)MM 186.00-197.99 178.00 175.00 86 00 0.0 1749.0 TS-033 L=(1750-2600)MM 186.00-197.99 178.00 175.00 86 00 1750.0 2600.0 TS-034 L=(0-1749)MM 198.00-209.99 190.00 187.00 86 00 0.0 1749.0 TS-034 L=(1750-2600)MM 198.00-209.99 190.00 187.00 86 00 1750.0 2600.0 TS-035 L=(0-1749)MM 210.00-221.99 202.00 199.00 86 00 0.0 1749.0 TS-035 L=(1750-2600)MM 210.00-221.99 202.00 199.00 86 00 1750.0 2600.0 TS-036 L=(0-1749)MM 222.00-233.99 214.00 211.00 86 00 0.0 1749.0 TS-036 L=(1750-2600)MM 222.00-233.99 214.00 211.00 86 00 1750.0 2600.0 TS-037 L=(0-1749)MM 234.00-245.99 226.00 223.00 86 00 0.0 1749.0 TS-037 L=(1750-2600)MM 234.00-245.99 226.00 223.00 86 00 1750.0 2600.0 При заказе указывайте общую длину (L). Пример заказа: TS-036-L1100 Головки см. стр.: DSD-IF-FB (679) DSD-IF-FT (679) 700 ISCAR
