702 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.698

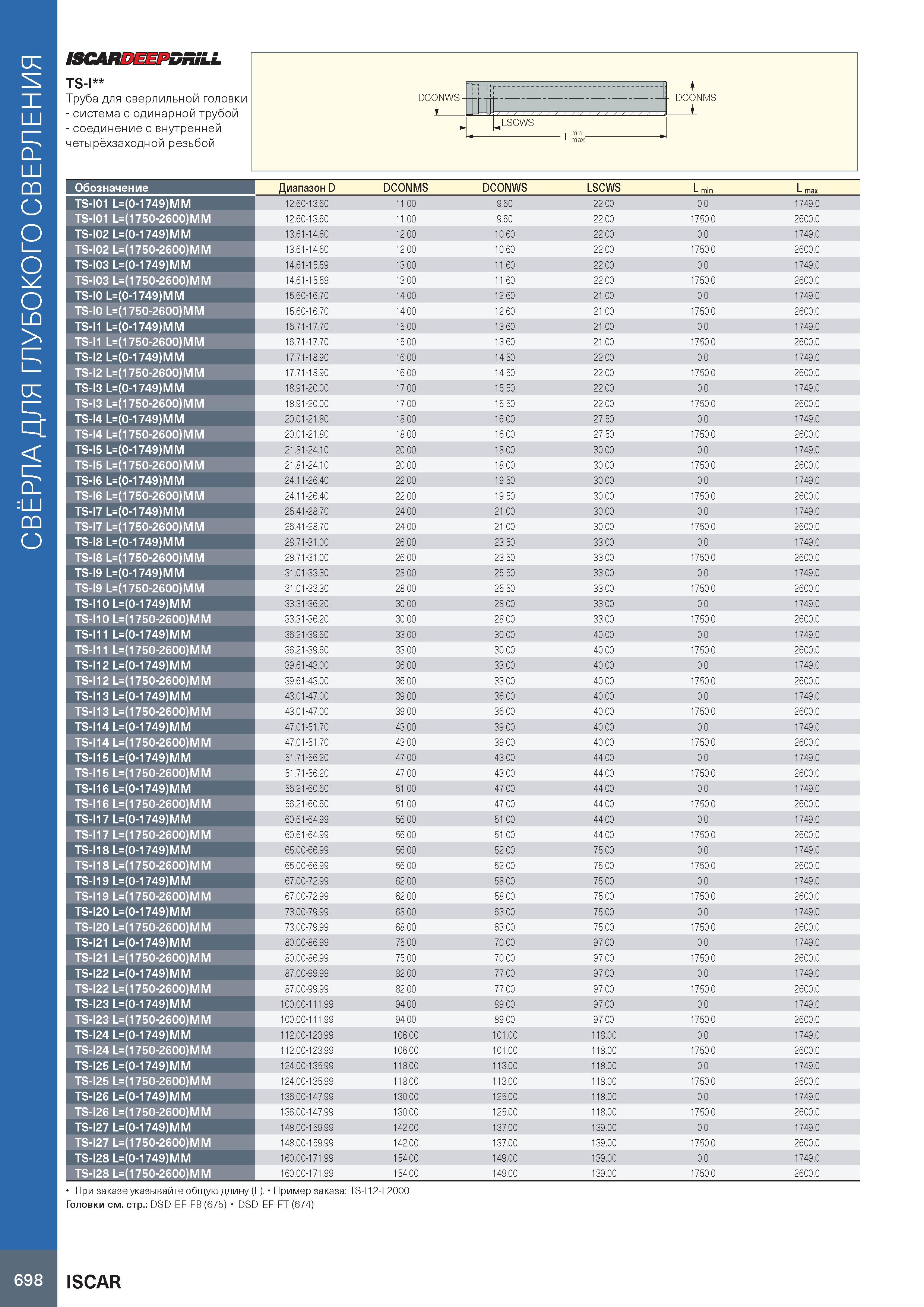

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 698 0702 Lab2u СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ ISCARDEEPDRiLL TS-I Труба для сверлильной головки - система с одинарной трубой - соединение с внутренней четырёхзаходной резьбой DCONWS - м DCONMS IIII ш LSCWS - max Обозначение Диапазон D DCONMS DCONWS LSCWS L min L max TS-I01 L=(0-1749)MM 12.60-13.60 11.00 9.60 22.00 0.0 1749.0 TS-I01 L=(1750-2600)MM 12.60-13.60 11.00 9.60 22.00 1750.0 2600.0 TS-I02 L=(0-1749)MM 13.61-14.60 12.00 10.60 22.00 0.0 1749.0 TS-I02 L=(1750-2600)MM 13.61-14.60 12.00 10.60 22.00 1750.0 2600.0 TS-I03 L=(0-1749)MM 14.61-15.59 13.00 11.60 22.00 0.0 1749.0 TS-I03 L=(1750-2600)MM 14.61-15.59 13.00 11.60 22.00 1750.0 2600.0 TS-I0 L=(0-1749)MM 15.60-16.70 14.00 12.60 21.00 0.0 1749.0 TS-I0 L=(1750-2600)MM 15.60-16.70 14.00 12.60 21.00 1750.0 2600.0 TS-I1 L=(0-1749)MM 16.71-17.70 15.00 13.60 21.00 0.0 1749.0 TS-I1 L=(1750-2600)MM 16.71-17.70 15.00 13.60 21.00 1750.0 2600.0 TS-I2 L=(0-1749)MM 17.71-18.90 16.00 14.50 22.00 0.0 1749.0 TS-I2 L=(1750-2600)MM 17.71-18.90 16.00 14.50 22.00 1750.0 2600.0 TS-I3 L=(0-1749)MM 18.91-20.00 17.00 15.50 22.00 0.0 1749.0 TS-I3 L=(1750-2600)MM 18.91-20.00 17.00 15.50 22.00 1750.0 2600.0 TS-I4 L=(0-1749)MM 20.01-21.80 18.00 16.00 27.50 0.0 1749.0 TS-I4 L=(1750-2600)MM 20.01-21.80 18.00 16.00 27.50 1750.0 2600.0 TS-I5 L=(0-1749)MM 21.81-24.10 20.00 18.00 30.00 0.0 1749.0 TS-I5 L=(1750-2600)MM 21.81-24.10 20.00 18.00 30.00 1750.0 2600.0 TS-I6 L=(0-1749)MM 24.11-26.40 22.00 19.50 30.00 0.0 1749.0 TS-I6 L=(1750-2600)MM 24.11-26.40 22.00 19.50 30.00 1750.0 2600.0 TS-I7 L=(0-1749)MM 26.41-28.70 24.00 21.00 30.00 0.0 1749.0 TS-I7 L=(1750-2600)MM 26.41-28.70 24.00 21.00 30.00 1750.0 2600.0 TS-I8 L=(0-1749)MM 28.71-31.00 26.00 23.50 33.00 0.0 1749.0 TS-I8 L=(1750-2600)MM 28.71-31.00 26.00 23.50 33.00 1750.0 2600.0 TS-I9 L=(0-1749)MM 31.01-33.30 28.00 25.50 33.00 0.0 1749.0 TS-I9 L=(1750-2600)MM 31.01-33.30 28.00 25.50 33.00 1750.0 2600.0 TS-I10 L=(0-1749)MM 33.31-36.20 30.00 28.00 33.00 0.0 1749.0 TS-I10 L=(1750-2600)MM 33.31-36.20 30.00 28.00 33.00 1750.0 2600.0 TS-I11 L=(0-1749)MM 36.21-39.60 33.00 30.00 40.00 0.0 1749.0 TS-I11 L=(1750-2600)MM 36.21-39.60 33.00 30.00 40.00 1750.0 2600.0 TS-I12 L=(0-1749)MM 39.61-43.00 36.00 33.00 40.00 0.0 1749.0 TS-I12 L=(1750-2600)MM 39.61-43.00 36.00 33.00 40.00 1750.0 2600.0 TS-I13 L=(0-1749)MM 43.01-47.00 39.00 36.00 40.00 0.0 1749.0 TS-I13 L=(1750-2600)MM 43.01-47.00 39.00 36.00 40.00 1750.0 2600.0 TS-I14 L=(0-1749)MM 47.01-51.70 43.00 39.00 40.00 0.0 1749.0 TS-I14 L=(1750-2600)MM 47.01-51.70 43.00 39.00 40.00 1750.0 2600.0 TS-I15 L=(0-1749)MM 51.71-56.20 47.00 43.00 44.00 0.0 1749.0 TS-I15 L=(1750-2600)MM 51.71-56.20 47.00 43.00 44.00 1750.0 2600.0 TS-I16 L=(0-1749)MM 56.21-60.60 51.00 47.00 44.00 0.0 1749.0 TS-I16 L=(1750-2600)MM 56.21-60.60 51.00 47.00 44.00 1750.0 2600.0 TS-I17 L=(0-1749)MM 60.61-64.99 56.00 51.00 44.00 0.0 1749.0 TS-I17 L=(1750-2600)MM 60.61-64.99 56.00 51.00 44.00 1750.0 2600.0 TS-I18 L=(0-1749)MM 65.00-66.99 56.00 52.00 75.00 0.0 1749.0 TS-I18 L=(1750-2600)MM 65.00-66.99 56.00 52.00 75.00 1750.0 2600.0 TS-I19 L=(0-1749)MM 67.00-72.99 62.00 58.00 75.00 0.0 1749.0 TS-I19 L=(1750-2600)MM 67.00-72.99 62.00 58.00 75.00 1750.0 2600.0 TS-I20 L=(0-1749)MM 73.00-79.99 68.00 63.00 75.00 0.0 1749.0 TS-I20 L=(1750-2600)MM 73.00-79.99 68.00 63.00 75.00 1750.0 2600.0 TS-I21 L=(0-1749)MM 80.00-86.99 75.00 70.00 97.00 0.0 1749.0 TS-I21 L=(1750-2600)MM 80.00-86.99 75.00 70.00 97.00 1750.0 2600.0 TS-I22 L=(0-1749)MM 87.00-99.99 82.00 77.00 97.00 0.0 1749.0 TS-I22 L=(1750-2600)MM 87.00-99.99 82.00 77.00 97.00 1750.0 2600.0 TS-I23 L=(0-1749)MM 100.00-111.99 94.00 89.00 97.00 0.0 1749.0 TS-I23 L=(1750-2600)MM 100.00-111.99 94.00 89.00 97.00 1750.0 2600.0 TS-I24 L=(0-1749)MM 112.00-123.99 106.00 101.00 118 00 0.0 1749.0 TS-I24 L=(1750-2600)MM 112.00-123.99 106.00 101.00 118 00 1750.0 2600.0 TS-I25 L=(0-1749)MM 124.00-135.99 118.00 113.00 118 00 0.0 1749.0 TS-I25 L=(1750-2600)MM 124.00-135.99 118.00 113.00 118 00 1750.0 2600.0 TS-I26 L=(0-1749)MM 136.00-147.99 130.00 125.00 118 00 0.0 1749.0 TS-I26 L=(1750-2600)MM 136.00-147.99 130.00 125.00 118 00 1750.0 2600.0 TS-I27 L=(0-1749)MM 148.00-159.99 142.00 137.00 139 00 0.0 1749.0 TS-I27 L=(1750-2600)MM 148.00-159.99 142.00 137.00 139 00 1750.0 2600.0 TS-I28 L=(0-1749)MM 160.00-171.99 154.00 149.00 139 00 0.0 1749.0 TS-I28 L=(1750-2600)MM 160.00-171.99 154.00 149.00 139 о о 1750.0 2600.0 При заказе указывайте общую длину (L). Пример заказа: TS-I12-L2000 Головки см. стр.: DSD-EF-FB (675) DSD-EF-FT (674) 698 ISCAR
