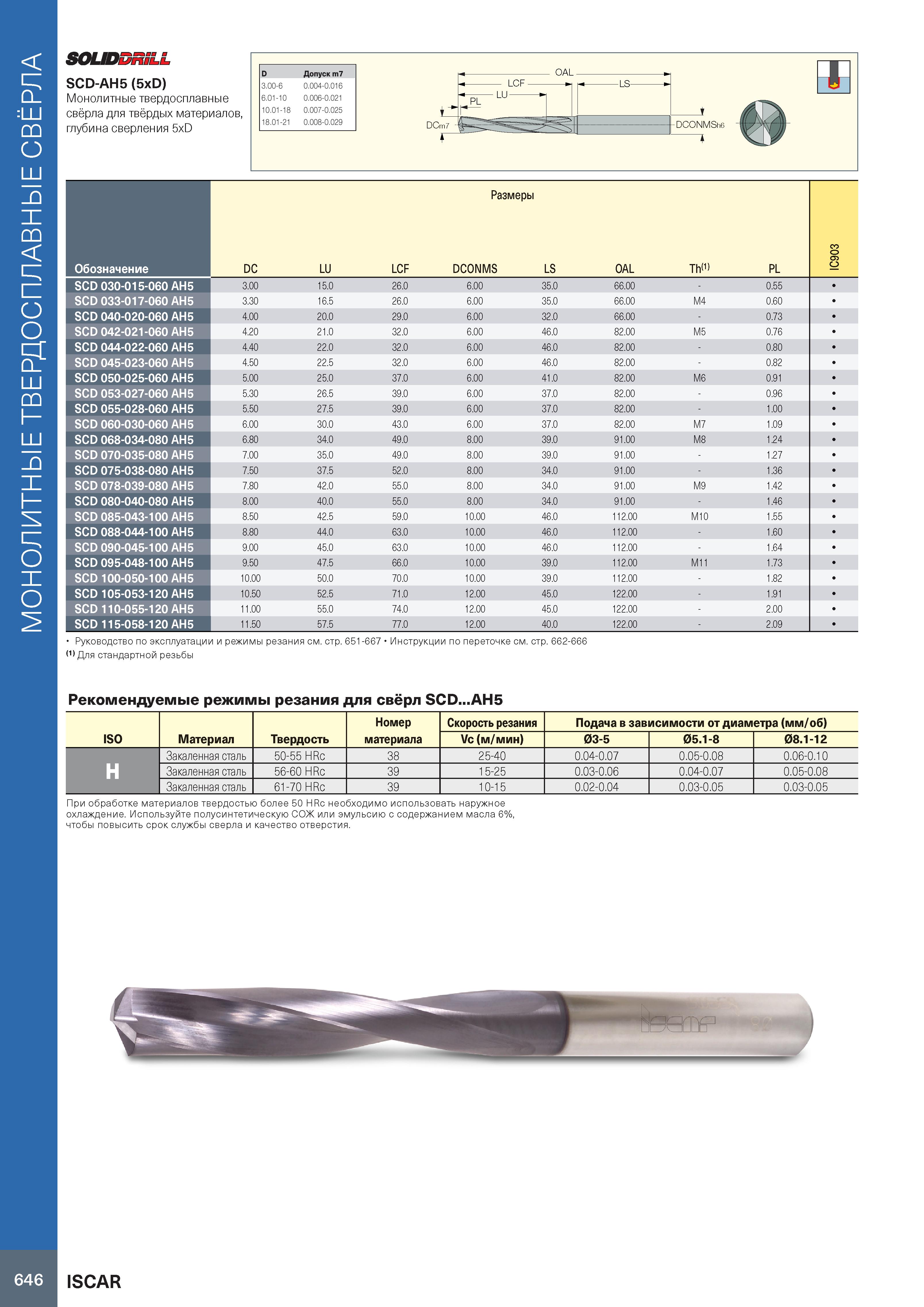

Монолитные твердосплавные свёрла SOLIDDRSLL SCD-AH5 (5xD) Монолитные твердосплавные свёрла для твёрдых материалов, глубина сверления 5xD Размеры Обозначение DC LU LCF DCONMS LS OAL Th(1) PL IC903 SCD 030-015-060 AH5 3.00 15.0 26.0 6.00 35.0 66.00 0.55 SCD 033-017-060 AH5 3.30 16.5 26.0 6.00 35.0 66.00 M4 0.60 SCD 040-020-060 AH5 4.00 20.0 29.0 6.00 32.0 66.00 0.73 SCD 042-021-060 AH5 4.20 21.0 32.0 6.00 46.0 82.00 M5 0.76 SCD 044-022-060 AH5 4.40 22.0 32.0 6.00 46.0 82.00 0.80 SCD 045-023-060 AH5 4.50 22.5 32.0 6.00 46.0 82.00 0.82 SCD 050-025-060 AH5 5.00 25.0 37.0 6.00 41.0 82.00 M6 0.91 SCD 053-027-060 AH5 5.30 26.5 39.0 6.00 37.0 82.00 0.96 SCD 055-028-060 AH5 5.50 27.5 39.0 6.00 37.0 82.00 1.00 SCD 060-030-060 AH5 6.00 30.0 43.0 6.00 37.0 82.00 M7 1.09 SCD 068-034-080 AH5 6.80 34.0 49.0 8.00 39.0 91.00 M8 1.24 SCD 070-035-080 AH5 7.00 35.0 49.0 8.00 39.0 91.00 1.27 SCD 075-038-080 AH5 7.50 37.5 52.0 8.00 34.0 91.00 1.36 SCD 078-039-080 AH5 7.80 42.0 55.0 8.00 34.0 91.00 M9 1.42 SCD 080-040-080 AH5 8.00 40.0 55.0 8.00 34.0 91.00 1.46 SCD 085-043-100 AH5 8.50 42.5 59.0 10.00 46.0 112.00 M10 1.55 SCD 088-044-100 AH5 8.80 44.0 63.0 10.00 46.0 112.00 1.60 SCD 090-045-100 AH5 9.00 45.0 63.0 10.00 46.0 112.00 1.64 SCD 095-048-100 AH5 9.50 47.5 66.0 10.00 39.0 112.00 M11 1.73 SCD 100-050-100 AH5 10.00 50.0 70.0 10.00 39.0 112.00 1.82 SCD 105-053-120 AH5 10.50 52.5 71.0 12.00 45.0 122.00 1.91 SCD 110-055-120 AH5 11.00 55.0 74.0 12.00 45.0 122.00 2.00 SCD 115-058-120 AH5 11.50 57.5 77.0 12.00 40.0 122.00 2.09 Руководство по эксплуатации и режимы резания см. стр. 651-667 Инструкции по переточке см. стр. 662-666 (1) Для стандартной резьбы Рекомендуемые режимы резания для свёрл SCD...AH5 ньютон на метр масла 6%, чтобы повысить срок службы сверла и качество отверстия. 646 ISCAR
