Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.)

648 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.644

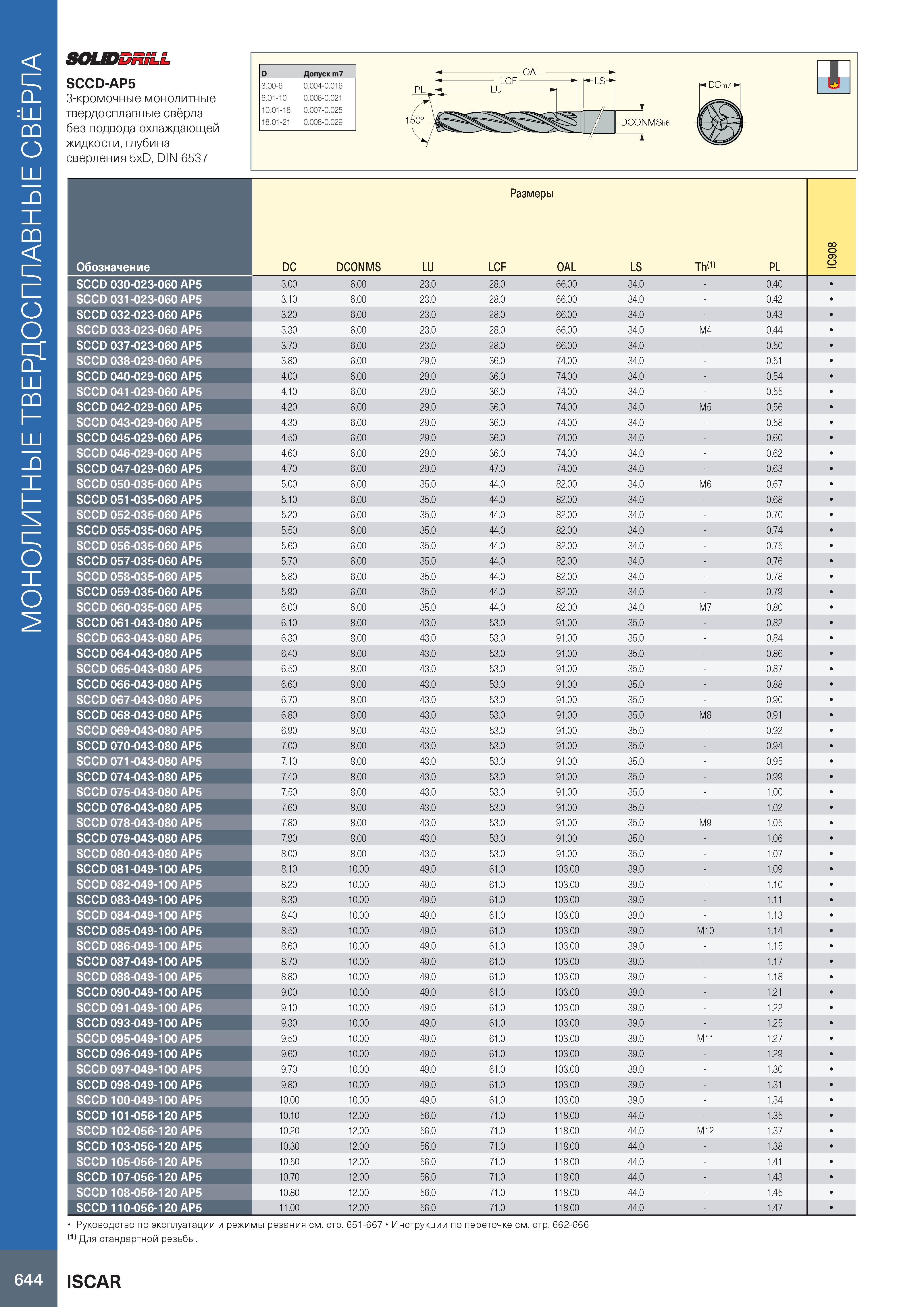

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 644 0648 Lab2u Монолитные твердосплавные свёрла SOLIDDRSLL SCCD-AP5 3-кромочные монолитные твердосплавные свёрла без подвода охлаждающей жидкости, глубина сверления 5xD, DIN 6537 D Допуск т7 3.00-6 0.004-0.016 6.01-10 0.006-0.021 10.01-18 0.007-0.025 18.01-21 0.008-0.029 OAL PL 150 DCONMShe Обозначение Размеры IC908 DC DCONMS LU LCF OAL LS Th(1) PL SCCD 030-023-060 AP5 3.00 6.00 23.0 28.0 66.00 34.0 0.40 SCCD 031-023-060 AP5 3.10 6.00 23.0 28.0 66.00 34.0 0.42 SCCD 032-023-060 AP5 3.20 6.00 23.0 28.0 66.00 34.0 0.43 SCCD 033-023-060 AP5 3.30 6.00 23.0 28.0 66.00 34.0 M4 0.44 SCCD 037-023-060 AP5 3.70 6.00 23.0 28.0 66.00 34.0 0.50 SCCD 038-029-060 AP5 3.80 6.00 29.0 36.0 74.00 34.0 0.51 SCCD 040-029-060 AP5 4.00 6.00 29.0 36.0 74.00 34.0 0.54 SCCD 041-029-060 AP5 4.10 6.00 29.0 36.0 74.00 34.0 0.55 SCCD 042-029-060 AP5 4.20 6.00 29.0 36.0 74.00 34.0 M5 0.56 SCCD 043-029-060 AP5 4.30 6.00 29.0 36.0 74.00 34.0 0.58 SCCD 045-029-060 AP5 4.50 6.00 29.0 36.0 74.00 34.0 0.60 SCCD 046-029-060 AP5 4.60 6.00 29.0 36.0 74.00 34.0 0.62 SCCD 047-029-060 AP5 4.70 6.00 29.0 47.0 74.00 34.0 0.63 SCCD 050-035-060 AP5 5.00 6.00 35.0 44.0 82.00 34.0 M6 0.67 SCCD 051-035-060 AP5 5.10 6.00 35.0 44.0 82.00 34.0 0.68 SCCD 052-035-060 AP5 5.20 6.00 35.0 44.0 82.00 34.0 0.70 SCCD 055-035-060 AP5 5.50 6.00 35.0 44.0 82.00 34.0 0.74 SCCD 056-035-060 AP5 5.60 6.00 35.0 44.0 82.00 34.0 0.75 SCCD 057-035-060 AP5 5.70 6.00 35.0 44.0 82.00 34.0 0.76 SCCD 058-035-060 AP5 5.80 6.00 35.0 44.0 82.00 34.0 0.78 SCCD 059-035-060 AP5 5.90 6.00 35.0 44.0 82.00 34.0 0.79 SCCD 060-035-060 AP5 6.00 6.00 35.0 44.0 82.00 34.0 M7 0.80 SCCD 061-043-080 AP5 6.10 8.00 43.0 53.0 91.00 35.0 0.82 SCCD 063-043-080 AP5 6.30 8.00 43.0 53.0 91.00 35.0 0.84 SCCD 064-043-080 AP5 6.40 8.00 43.0 53.0 91.00 35.0 0.86 SCCD 065-043-080 AP5 6.50 8.00 43.0 53.0 91.00 35.0 0.87 SCCD 066-043-080 AP5 6.60 8.00 43.0 53.0 91.00 35.0 0.88 SCCD 067-043-080 AP5 6.70 8.00 43.0 53.0 91.00 35.0 0.90 SCCD 068-043-080 AP5 6.80 8.00 43.0 53.0 91.00 35.0 M8 0.91 SCCD 069-043-080 AP5 6.90 8.00 43.0 53.0 91.00 35.0 0.92 SCCD 070-043-080 AP5 7.00 8.00 43.0 53.0 91.00 35.0 0.94 SCCD 071-043-080 AP5 7.10 8.00 43.0 53.0 91.00 35.0 0.95 SCCD 074-043-080 AP5 7.40 8.00 43.0 53.0 91.00 35.0 0.99 SCCD 075-043-080 AP5 7.50 8.00 43.0 53.0 91.00 35.0 1.00 SCCD 076-043-080 AP5 7.60 8.00 43.0 53.0 91.00 35.0 1.02 SCCD 078-043-080 AP5 7.80 8.00 43.0 53.0 91.00 35.0 M9 1.05 SCCD 079-043-080 AP5 7.90 8.00 43.0 53.0 91.00 35.0 1.06 SCCD 080-043-080 AP5 8.00 8.00 43.0 53.0 91.00 35.0 1.07 SCCD 081-049-100 AP5 8.10 10.00 49.0 61.0 103.00 39.0 1.09 SCCD 082-049-100 AP5 8.20 10.00 49.0 61.0 103.00 39.0 1.10 SCCD 083-049-100 AP5 8.30 10.00 49.0 61.0 103.00 39.0 1.11 SCCD 084-049-100 AP5 8.40 10.00 49.0 61.0 103.00 39.0 1.13 SCCD 085-049-100 AP5 8.50 10.00 49.0 61.0 103.00 39.0 M10 1.14 SCCD 086-049-100 AP5 8.60 10.00 49.0 61.0 103.00 39.0 1.15 SCCD 087-049-100 AP5 8.70 10.00 49.0 61.0 103.00 39.0 1.17 SCCD 088-049-100 AP5 8.80 10.00 49.0 61.0 103.00 39.0 1.18 SCCD 090-049-100 AP5 9.00 10.00 49.0 61.0 103.00 39.0 1.21 SCCD 091-049-100 AP5 9.10 10.00 49.0 61.0 103.00 39.0 1.22 SCCD 093-049-100 AP5 9.30 10.00 49.0 61.0 103.00 39.0 1.25 SCCD 095-049-100 AP5 9.50 10.00 49.0 61.0 103.00 39.0 M11 1.27 SCCD 096-049-100 AP5 9.60 10.00 49.0 61.0 103.00 39.0 1.29 SCCD 097-049-100 AP5 9.70 10.00 49.0 61.0 103.00 39.0 1.30 SCCD 098-049-100 AP5 9.80 10.00 49.0 61.0 103.00 39.0 1.31 SCCD 100-049-100 AP5 10.00 10.00 49.0 61.0 103.00 39.0 1.34 SCCD 101-056-120 AP5 10.10 12.00 56.0 71.0 118.00 44.0 1.35 SCCD 102-056-120 AP5 10.20 12.00 56.0 71.0 118.00 44.0 M12 1.37 SCCD 103-056-120 AP5 10.30 12.00 56.0 71.0 118.00 44.0 1.38 SCCD 105-056-120 AP5 10.50 12.00 56.0 71.0 118.00 44.0 1.41 SCCD 107-056-120 AP5 10.70 12.00 56.0 71.0 118.00 44.0 1.43 SCCD 108-056-120 AP5 10.80 12.00 56.0 71.0 118.00 44.0 1.45 SCCD 110-056-120 AP5 11.00 12.00 56.0 71.0 118.00 44.0 1.47 Руководство по эксплуатации и режимы резания см. стр. (1) Для стандартной резьбы. 651-667 Инструкции по переточке см. стр. 662-666 644 ISCAR
