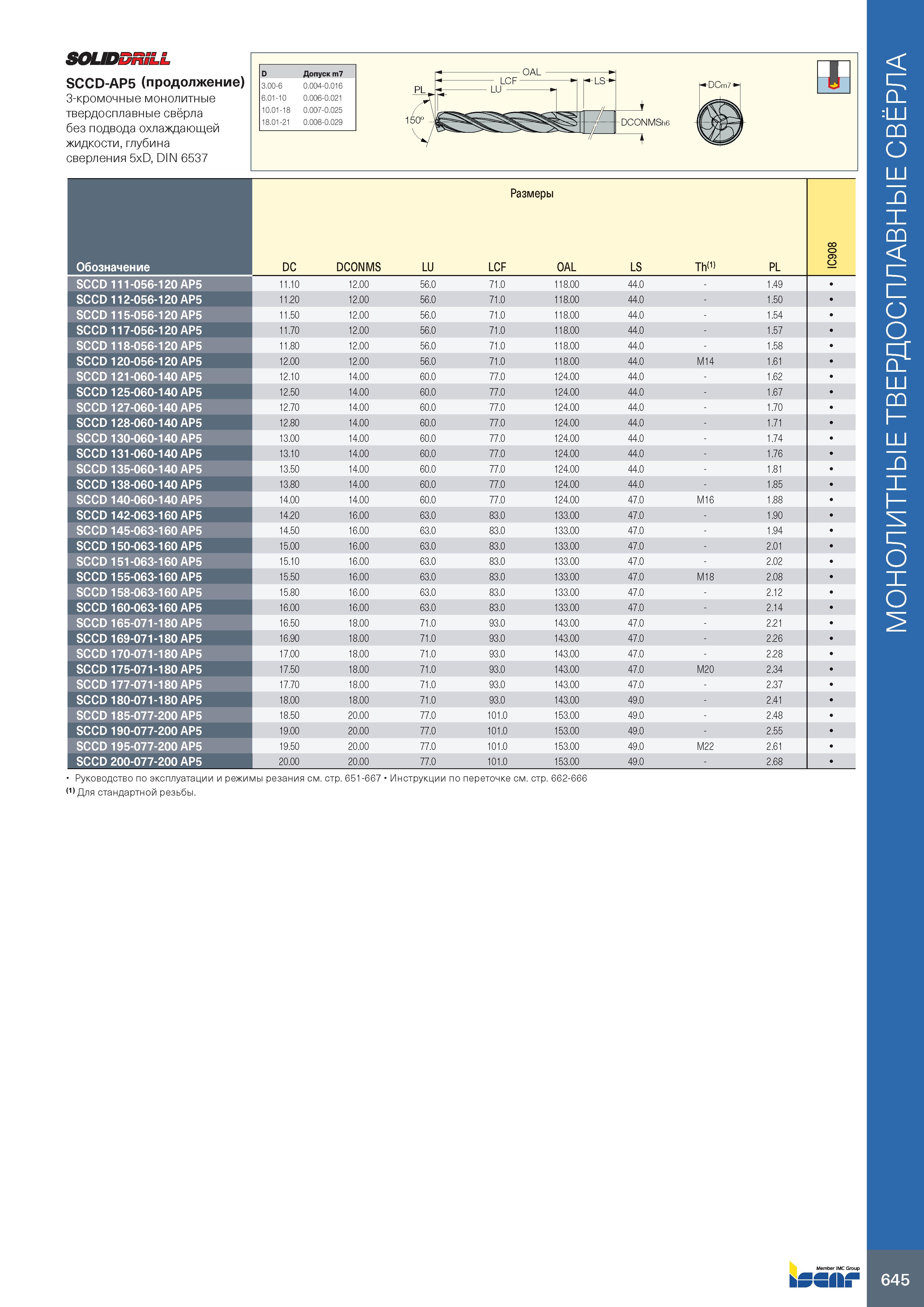

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 645 0649 Lab2u SOUDDRiLL SCCD-AP5 (продолжение) 3-кромочные монолитные твердосплавные свёрла без подвода охлаждающей жидкости, глубина сверления 5xD, DIN 6537 Размеры Обозначение DC DCONMS LU LCF OAL LS Th(1) PL IC908 SCCD 111-056-120 AP5 11.10 12.00 56.0 71.0 118.00 44.0 1.49 SCCD 112-056-120 AP5 11.20 12.00 56.0 71.0 118.00 44.0 1.50 SCCD 115-056-120 AP5 11.50 12.00 56.0 71.0 118.00 44.0 1.54 SCCD 117-056-120 AP5 11.70 12.00 56.0 71.0 118.00 44.0 1.57 SCCD 118-056-120 AP5 11.80 12.00 56.0 71.0 118.00 44.0 1.58 SCCD 120-056-120 AP5 12.00 12.00 56.0 71.0 118.00 44.0 M14 1.61 SCCD 121-060-140 AP5 12.10 14.00 60.0 77.0 124.00 44.0 1.62 SCCD 125-060-140 AP5 12.50 14.00 60.0 77.0 124.00 44.0 1.67 SCCD 127-060-140 AP5 12.70 14.00 60.0 77.0 124.00 44.0 1.70 SCCD 128-060-140 AP5 12.80 14.00 60.0 77.0 124.00 44.0 1.71 SCCD 130-060-140 AP5 13.00 14.00 60.0 77.0 124.00 44.0 1.74 SCCD 131-060-140 AP5 13.10 14.00 60.0 77.0 124.00 44.0 1.76 SCCD 135-060-140 AP5 13.50 14.00 60.0 77.0 124.00 44.0 1.81 SCCD 138-060-140 AP5 13.80 14.00 60.0 77.0 124.00 44.0 1.85 SCCD 140-060-140 AP5 14.00 14.00 60.0 77.0 124.00 47.0 M16 1.88 SCCD 142-063-160 AP5 14.20 16.00 63.0 83.0 133.00 47.0 1.90 SCCD 145-063-160 AP5 14.50 16.00 63.0 83.0 133.00 47.0 1.94 SCCD 150-063-160 AP5 15.00 16.00 63.0 83.0 133.00 47.0 2.01 SCCD 151-063-160 AP5 15.10 16.00 63.0 83.0 133.00 47.0 2.02 SCCD 155-063-160 AP5 15.50 16.00 63.0 83.0 133.00 47.0 M18 2.08 SCCD 158-063-160 AP5 15.80 16.00 63.0 83.0 133.00 47.0 2.12 SCCD 160-063-160 AP5 16.00 16.00 63.0 83.0 133.00 47.0 2.14 SCCD 165-071-180 AP5 16.50 18.00 71.0 93.0 143.00 47.0 2.21 SCCD 169-071-180 AP5 16.90 18.00 71.0 93.0 143.00 47.0 2.26 SCCD 170-071-180 AP5 17.00 18.00 71.0 93.0 143.00 47.0 2.28 SCCD 175-071-180 AP5 17.50 18.00 71.0 93.0 143.00 47.0 M20 2.34 SCCD 177-071-180 AP5 17.70 18.00 71.0 93.0 143.00 47.0 2.37 SCCD 180-071-180 AP5 18.00 18.00 71.0 93.0 143.00 49.0 2.41 SCCD 185-077-200 AP5 18.50 20.00 77.0 101.0 153.00 49.0 2.48 SCCD 190-077-200 AP5 19.00 20.00 77.0 101.0 153.00 49.0 2.55 SCCD 195-077-200 AP5 19.50 20.00 77.0 101.0 153.00 49.0 M22 2.61 SCCD 200-077-200 AP5 20.00 20.00 77.0 101.0 153.00 49.0 2.68 Руководство по эксплуатации и режимы резания см. стр. 651-667 Инструкции по переточке см. стр. 662-666 (1) Для стандартной резьбы. Member IMC Group issii; 645 Монолитные твердосплавные свёрла
