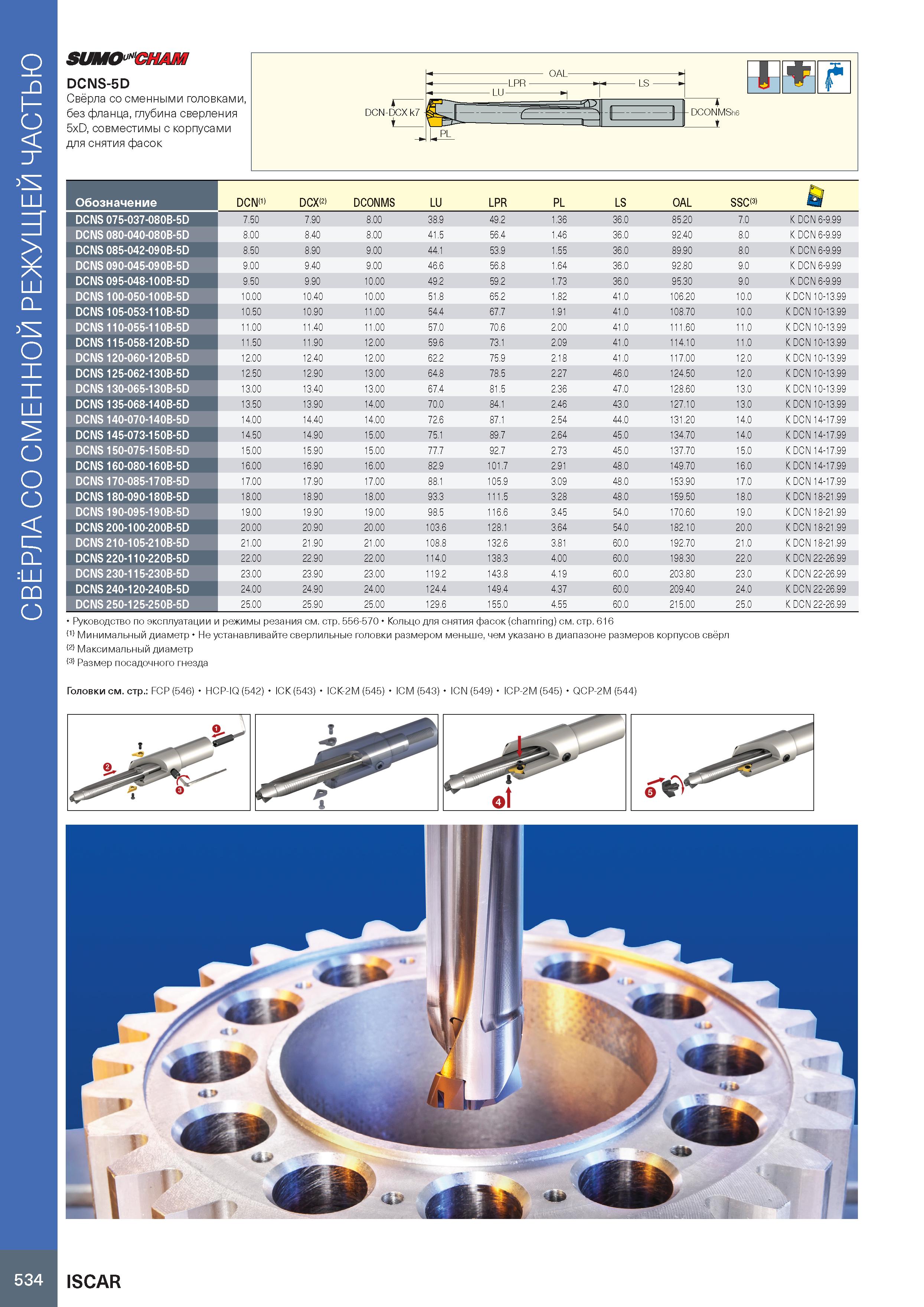

Свёрла со сменной режущей частью SUMOufJ'CHAM DCNS-5D Свёрла со сменными головками, без фланца, глубина сверления 5xD, совместимы с корпусами для снятия фасок k OAL t LPR-и -LU-ч LS- DCN-DCX k 7 t - - -h - DCONMSh6 Обозначение DCN(1) DCX(2) DCONMS LU LPR PL LS OAL SSC DCNS 075-037-080B-5D 7.50 7.90 8.00 38.9 49.2 1.36 36.0 85.20 7.0 K DCN 6-9.99 DCNS 080-040-080B-5D 8.00 8.40 8.00 41.5 56.4 1.46 36.0 92.40 8.0 K DCN 6-9.99 DCNS 085-042-090B-5D 8.50 8.90 9.00 44.1 53.9 1.55 36.0 89.90 8.0 K DCN 6-9.99 DCNS 090-045-090B-5D 9.00 9.40 9.00 46.6 56.8 1.64 36.0 92.80 9.0 K DCN 6-9.99 DCNS 095-048-100B-5D 9.50 9.90 10.00 49.2 59.2 1.73 36.0 95.30 9.0 K DCN 6-9.99 DCNS 100-050-100B-5D 10.00 10.40 10.00 51.8 65.2 1.82 41.0 106.20 10.0 K DCN 10-13.99 DCNS 105-053-110B-5D 10.50 10.90 11.00 54.4 67.7 1.91 41.0 108.70 10.0 K DCN 10-13.99 DCNS 110-055-110B-5D 11.00 11.40 11.00 57.0 70.6 2.00 41.0 111.60 11.0 K DCN 10-13.99 DCNS 115-058-120B-5D 11.50 11.90 12.00 59.6 73.1 2.09 41.0 114.10 11.0 K DCN 10-13.99 DCNS 120-060-120B-5D 12.00 12.40 12.00 62.2 75.9 2.18 41.0 117.00 12.0 K DCN 10-13.99 DCNS 125-062-130B-5D 12.50 12.90 13.00 64.8 78.5 2.27 46.0 124.50 12.0 K DCN 10-13.99 DCNS 130-065-130B-5D 13.00 13.40 13.00 67.4 81.5 2.36 47.0 128.60 13.0 K DCN 10-13.99 DCNS 135-068-140B-5D 13.50 13.90 14.00 70.0 84.1 2.46 43.0 127.10 13.0 K DCN 10-13.99 DCNS 140-070-140B-5D 14.00 14.40 14.00 72.6 87.1 2.54 44.0 131.20 14.0 K DCN 14-17.99 DCNS 145-073-150B-5D 14.50 14.90 15.00 75.1 89.7 2.64 45.0 134.70 14.0 K DCN 14-17.99 DCNS 150-075-150B-5D 15.00 15.90 15.00 77.7 92.7 2.73 45.0 137.70 15.0 K DCN 14-17.99 DCNS 160-080-160B-5D 16.00 16.90 16.00 82.9 101.7 2.91 48.0 149.70 16.0 K DCN 14-17.99 DCNS 170-085-170B-5D 17.00 17.90 17.00 88.1 105.9 3.09 48.0 153.90 17.0 K DCN 14-17.99 DCNS 180-090-180B-5D 18.00 18.90 18.00 93.3 111.5 3.28 48.0 159.50 18.0 K DCN 18-21.99 DCNS 190-095-190B-5D 19.00 19.90 19.00 98.5 116.6 3.45 54.0 170.60 19.0 K DCN 18-21.99 DCNS 200-100-200B-5D 20.00 20.90 20.00 103.6 128.1 3.64 54.0 182.10 20.0 K DCN 18-21.99 DCNS 210-105-210B-5D 21.00 21.90 21.00 108.8 132.6 3.81 60.0 192.70 21.0 K DCN 18-21.99 DCNS 220-110-220B-5D 22.00 22.90 22.00 114.0 138.3 4.00 60.0 198.30 22.0 K DCN 22-26.99 DCNS 230-115-230B-5D 23.00 23.90 23.00 119.2 143.8 4.19 60.0 203.80 23.0 K DCN 22-26.99 DCNS 240-120-240B-5D 24.00 24.90 24.00 124.4 149.4 4.37 60.0 209.40 24.0 K DCN 22-26.99 DCNS 250-125-250B-5D 25.00 25.90 25.00 129.6 155.0 4.55 60.0 215.00 25.0 K DCN 22-26.99 Руководство по эксплуатации и режимы резания см. стр. 556-570 Кольцо для снятия фасок (chamring) см. стр. 616 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: FCP (546) HCP-IQ (542) ICK (543) ICK-2M (545) ICM (543) ICN (549) ICP-2M (545) QCP-2M (544) 534 ISCAR
