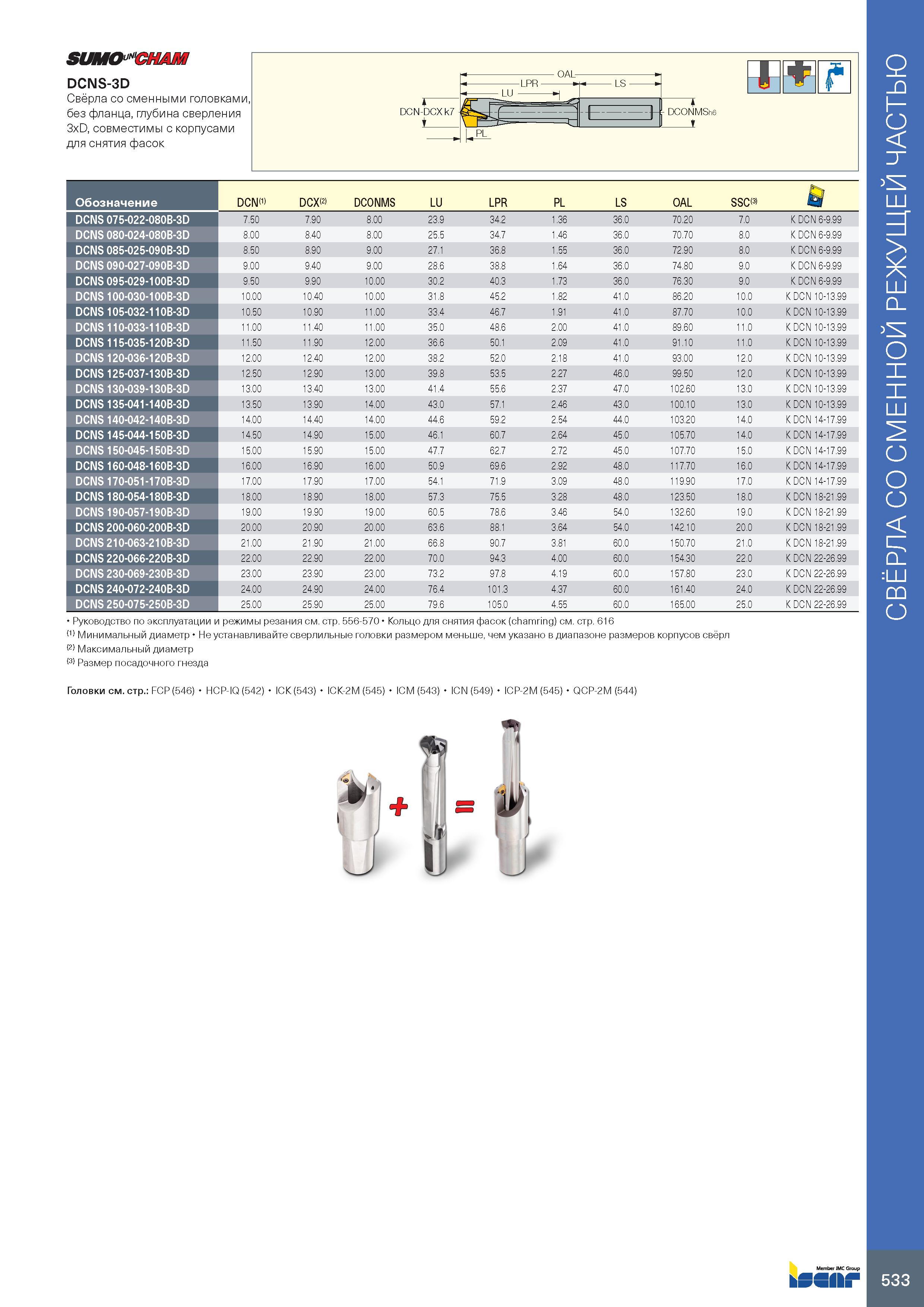

SUMOCHAM DCNS-3D Свёрла со сменными головками, без фланца, глубина сверления 3xD, совместимы с корпусами для снятия фасок Обозначение DCN(1) DCX(2) DCONMS LU LPR PL LS OAL SSC(3) g DCNS 075-022-080B-3D 7.50 7.90 8.00 23.9 34.2 1.36 36.0 70.20 7.0 K DCN 6-9.99 DCNS 080-024-080B-3D 8.00 8.40 8.00 25.5 34.7 1.46 36.0 70.70 8.0 K DCN 6-9.99 DCNS 085-025-090B-3D 8.50 8.90 9.00 27.1 36.8 1.55 36.0 72.90 8.0 K DCN 6-9.99 DCNS 090-027-090B-3D 9.00 9.40 9.00 28.6 38.8 1.64 36.0 74.80 9.0 K DCN 6-9.99 DCNS 095-029-100B-3D 9.50 9.90 10.00 30.2 40.3 1.73 36.0 76.30 9.0 K DCN 6-9.99 DCNS 100-030-100B-3D 10.00 10.40 10.00 31.8 45.2 1.82 41.0 86.20 10.0 K DCN 10-13.99 DCNS 105-032-110B-3D 10.50 10.90 11.00 33.4 46.7 1.91 41.0 87.70 10.0 K DCN 10-13.99 DCNS 110-033-110B-3D 11.00 11.40 11.00 35.0 48.6 2.00 41.0 89.60 11.0 K DCN 10-13.99 DCNS 115-035-120B-3D 11.50 11.90 12.00 36.6 50.1 2.09 41.0 91.10 11.0 K DCN 10-13.99 DCNS 120-036-120B-3D 12.00 12.40 12.00 38.2 52.0 2.18 41.0 93.00 12.0 K DCN 10-13.99 DCNS 125-037-130B-3D 12.50 12.90 13.00 39.8 53.5 2.27 46.0 99.50 12.0 K DCN 10-13.99 DCNS 130-039-130B-3D 13.00 13.40 13.00 41.4 55.6 2.37 47.0 102.60 13.0 K DCN 10-13.99 DCNS 135-041-140B-3D 13.50 13.90 14.00 43.0 57.1 2.46 43.0 100.10 13.0 K DCN 10-13.99 DCNS 140-042-140B-3D 14.00 14.40 14.00 44.6 59.2 2.54 44.0 103.20 14.0 K DCN 14-17.99 DCNS 145-044-150B-3D 14.50 14.90 15.00 46.1 60.7 2.64 45.0 105.70 14.0 K DCN 14-17.99 DCNS 150-045-150B-3D 15.00 15.90 15.00 47.7 62.7 2.72 45.0 107.70 15.0 K DCN 14-17.99 DCNS 160-048-160B-3D 16.00 16.90 16.00 50.9 69.6 2.92 48.0 117.70 16.0 K DCN 14-17.99 DCNS 170-051-170B-3D 17.00 17.90 17.00 54.1 71.9 3.09 48.0 119.90 17.0 K DCN 14-17.99 DCNS 180-054-180B-3D 18.00 18.90 18.00 57.3 75.5 3.28 48.0 123.50 18.0 K DCN 18-21.99 DCNS 190-057-190B-3D 19.00 19.90 19.00 60.5 78.6 3.46 54.0 132.60 19.0 K DCN 18-21.99 DCNS 200-060-200B-3D 20.00 20.90 20.00 63.6 88.1 3.64 54.0 142.10 20.0 K DCN 18-21.99 DCNS 210-063-210B-3D 21.00 21.90 21.00 66.8 90.7 3.81 60.0 150.70 21.0 K DCN 18-21.99 DCNS 220-066-220B-3D 22.00 22.90 22.00 70.0 94.3 4.00 60.0 154.30 22.0 K DCN 22-26.99 DCNS 230-069-230B-3D 23.00 23.90 23.00 73.2 97.8 4.19 60.0 157.80 23.0 K DCN 22-26.99 DCNS 240-072-240B-3D 24.00 24.90 24.00 76.4 101.3 4.37 60.0 161.40 24.0 K DCN 22-26.99 DCNS 250-075-250B-3D 25.00 25.90 25.00 79.6 105.0 4.55 60.0 165.00 25.0 K DCN 22-26.99 Руководство по эксплуатации и режимы резания см. стр. 556-570 Кольцо для снятия фасок (chamring) см. стр. 616 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: FCP (546) HCP-IQ (542) ICK (543) ICK-2M (545) ICM (543) ICN (549) ICP-2M (545) QCP-2M (544) 533 Свёрла со сменной режущей частью
