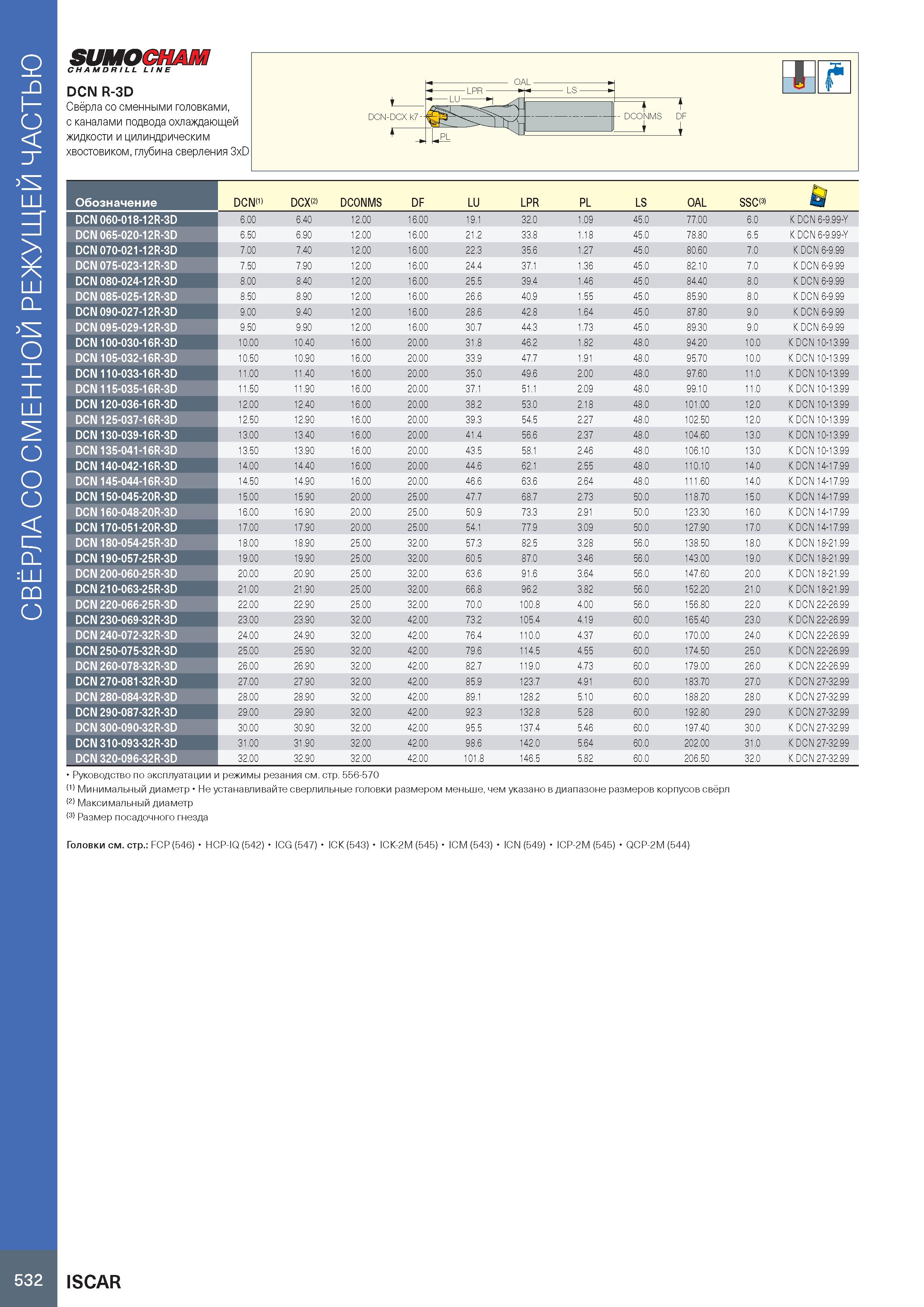

Свёрла со сменной режущей частью SUMOCHAM СНА MDR ILL L / N Е DCN R-3D Свёрла со сменными головками, с каналами подвода охлаждающей жидкости и цилиндрическим хвостовиком, глубина сверления 3xD Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) g DCN 060-018-12R-3D 6.00 6.40 12.00 16.00 19.1 32.0 1.09 45.0 77.00 6.0 K DCN 6-9.99-Y DCN 065-020-12R-3D 6.50 6.90 12.00 16.00 21.2 33.8 1.18 45.0 78.80 6.5 K DCN 6-9.99-Y DCN 070-021-12R-3D 7.00 7.40 12.00 16.00 22.3 35.6 1.27 45.0 80.60 7.0 K DCN 6-9.99 DCN 075-023-12R-3D 7.50 7.90 12.00 16.00 24.4 37.1 1.36 45.0 82.10 7.0 K DCN 6-9.99 DCN 080-024-12R-3D 8.00 8.40 12.00 16.00 25.5 39.4 1.46 45.0 84.40 8.0 K DCN 6-9.99 DCN 085-025-12R-3D 8.50 8.90 12.00 16.00 26.6 40.9 1.55 45.0 85.90 8.0 K DCN 6-9.99 DCN 090-027-12R-3D 9.00 9.40 12.00 16.00 28.6 42.8 1.64 45.0 87.80 9.0 K DCN 6-9.99 DCN 095-029-12R-3D 9.50 9.90 12.00 16.00 30.7 44.3 1.73 45.0 89.30 9.0 K DCN 6-9.99 DCN 100-030-16R-3D 10.00 10.40 16.00 20.00 31.8 46.2 1.82 48.0 94.20 10.0 K DCN 10-13.99 DCN 105-032-16R-3D 10.50 10.90 16.00 20.00 33.9 47.7 1.91 48.0 95.70 10.0 K DCN 10-13.99 DCN 110-033-16R-3D 11.00 11.40 16.00 20.00 35.0 49.6 2.00 48.0 97.60 11.0 K DCN 10-13.99 DCN 115-035-16R-3D 11.50 11.90 16.00 20.00 37.1 51.1 2.09 48.0 99.10 11.0 K DCN 10-13.99 DCN 120-036-16R-3D 12.00 12.40 16.00 20.00 38.2 53.0 2.18 48.0 101.00 12.0 K DCN 10-13.99 DCN 125-037-16R-3D 12.50 12.90 16.00 20.00 39.3 54.5 2.27 48.0 102.50 12.0 K DCN 10-13.99 DCN 130-039-16R-3D 13.00 13.40 16.00 20.00 41.4 56.6 2.37 48.0 104.60 13.0 K DCN 10-13.99 DCN 135-041-16R-3D 13.50 13.90 16.00 20.00 43.5 58.1 2.46 48.0 106.10 13.0 K DCN 10-13.99 DCN 140-042-16R-3D 14.00 14.40 16.00 20.00 44.6 62.1 2.55 48.0 110.10 14.0 K DCN 14-17.99 DCN 145-044-16R-3D 14.50 14.90 16.00 20.00 46.6 63.6 2.64 48.0 111.60 14.0 K DCN 14-17.99 DCN 150-045-20R-3D 15.00 15.90 20.00 25.00 47.7 68.7 2.73 50.0 118.70 15.0 K DCN 14-17.99 DCN 160-048-20R-3D 16.00 16.90 20.00 25.00 50.9 73.3 2.91 50.0 123.30 16.0 K DCN 14-17.99 DCN 170-051-20R-3D 17.00 17.90 20.00 25.00 54.1 77.9 3.09 50.0 127.90 17.0 K DCN 14-17.99 DCN 180-054-25R-3D 18.00 18.90 25.00 32.00 57.3 82.5 3.28 56.0 138.50 18.0 K DCN 18-21.99 DCN 190-057-25R-3D 19.00 19.90 25.00 32.00 60.5 87.0 3.46 56.0 143.00 19.0 K DCN 18-21.99 DCN 200-060-25R-3D 20.00 20.90 25.00 32.00 63.6 91.6 3.64 56.0 147.60 20.0 K DCN 18-21.99 DCN 210-063-25R-3D 21.00 21.90 25.00 32.00 66.8 96.2 3.82 56.0 152.20 21.0 K DCN 18-21.99 DCN 220-066-25R-3D 22.00 22.90 25.00 32.00 70.0 100.8 4.00 56.0 156.80 22.0 K DCN 22-26.99 DCN 230-069-32R-3D 23.00 23.90 32.00 42.00 73.2 105.4 4.19 60.0 165.40 23.0 K DCN 22-26.99 DCN 240-072-32R-3D 24.00 24.90 32.00 42.00 76.4 110.0 4.37 60.0 170.00 24.0 K DCN 22-26.99 DCN 250-075-32R-3D 25.00 25.90 32.00 42.00 79.6 114.5 4.55 60.0 174.50 25.0 K DCN 22-26.99 DCN 260-078-32R-3D 26.00 26.90 32.00 42.00 82.7 119.0 4.73 60.0 179.00 26.0 K DCN 22-26.99 DCN 270-081-32R-3D 27.00 27.90 32.00 42.00 85.9 123.7 4.91 60.0 183.70 27.0 K DCN 27-32.99 DCN 280-084-32R-3D 28.00 28.90 32.00 42.00 89.1 128.2 5.10 60.0 188.20 28.0 K DCN 27-32.99 DCN 290-087-32R-3D 29.00 29.90 32.00 42.00 92.3 132.8 5.28 60.0 192.80 29.0 K DCN 27-32.99 DCN 300-090-32R-3D 30.00 30.90 32.00 42.00 95.5 137.4 5.46 60.0 197.40 30.0 K DCN 27-32.99 DCN 310-093-32R-3D 31.00 31.90 32.00 42.00 98.6 142.0 5.64 60.0 202.00 31.0 K DCN 27-32.99 DCN 320-096-32R-3D 32.00 32.90 32.00 42.00 101.8 146.5 5.82 60.0 206.50 32.0 K DCN 27-32.99 Руководство по эксплуатации и режимы резания см. стр. 556-570 (1) Минимальный диаметр ньютон на метр меньше, чем указано в диапазоне размеров корпусов свёрл (2) Максимальный диаметр (3) Размер посадочного гнезда Головки см. стр.: FCP (546) HCP-IQ (542) ICG (547) ICK (543) ICK-2M (545) ICM (543) ICN (549) ICP-2M (545) QCP-2M (544) 532 ISCAR
