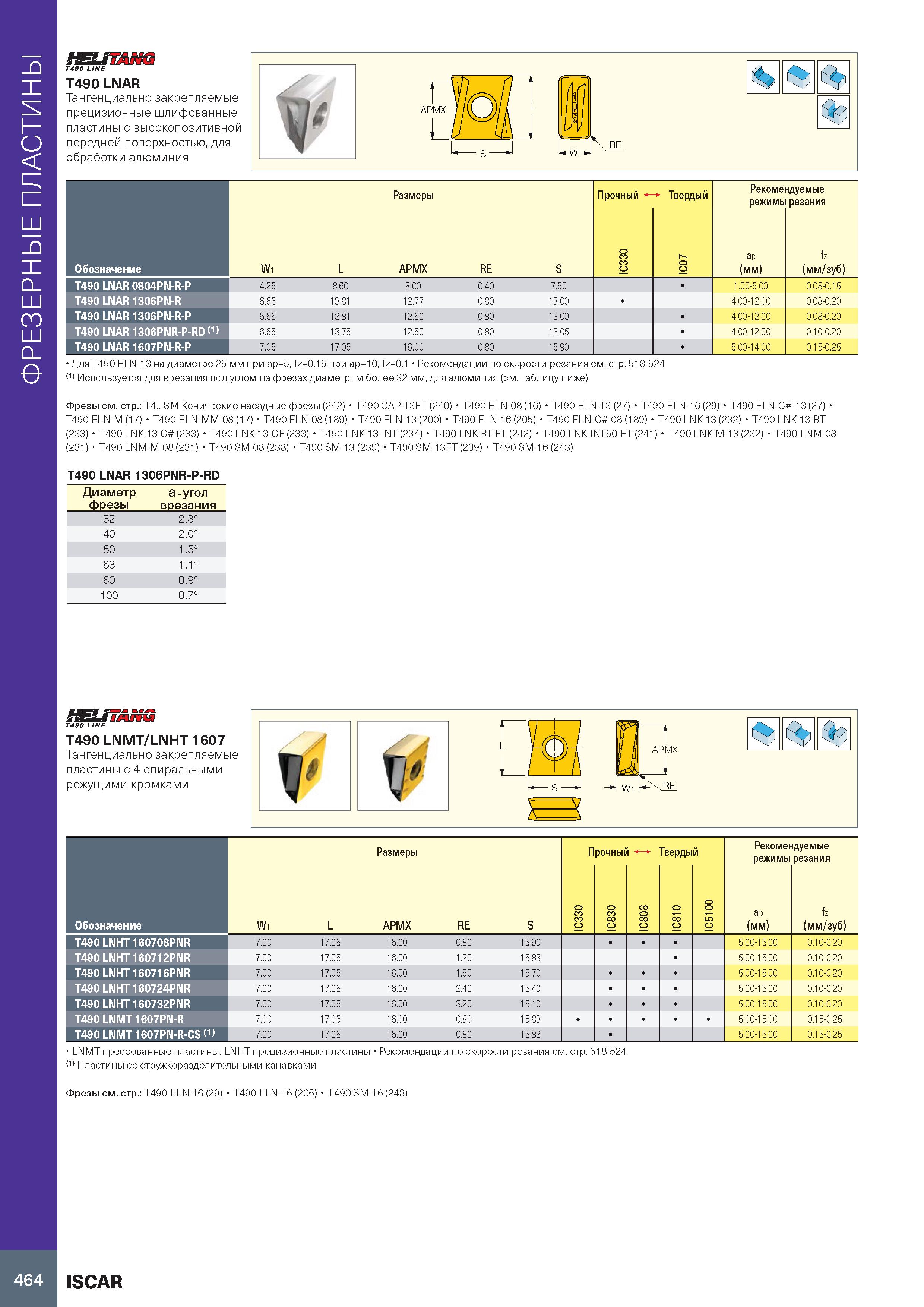

Фрезерные пластины HELS7AHG Т490 LINE T490 LNAR Тангенциально закрепляемые прецизионные шлифованные пластины с высокопозитивной передней поверхностью, для обработки алюминия ' ф Размеры Прочный Твердый Рекомендуемые режимы резания Обозначение W1 L APMX RE S IC330 IC07 p м) ap (м fz (мм/зуб) T490 LNAR 0804PN-R-P 4.25 8.60 8.00 0.40 7.50 1.00-5.00 0.08-0.15 T490 LNAR 1306PN-R 6.65 13.81 12.77 0.80 13.00 4.00-12.00 0.08-0.20 T490 LNAR 1306PN-R-P 6.65 13.81 12.50 0.80 13.00 4.00-12.00 0.08-0.20 T490 LNAR 1306PNR-P-RD (1) 6.65 13.75 12.50 0.80 13.05 4.00-12.00 0.10-0.20 T490 LNAR 1607PN-R-P 7.05 17.05 16.00 0.80 15.90 5.00-14.00 0.15-0.25 Для T490 ELN-13 на диаметре 25 мм при ap=5, fz=0.15 при ap=10, fz=0.1 Рекомендации по скорости резания см. стр. 518-524 (1) Используется для врезания под углом на фрезах диаметром более 32 мм, для алюминия (см. таблицу ниже). Фрезы см. стр.: T4..-SM Конические насадные фрезы (242) T490 CAP-13FT (240) T490 ELN-08 (16) T490 ELN-13 (27) T490 ELN-16 (29) T490 ELN-C -13 (27) T490 ELN-M (17) T490 ELN-MM-08 (17) T490 FLN-08 (189) T490 FLN-13 (200) T490 FLN-16 (205) T490 FLN-C -08 (189) T490 LNK-13 (232) T490 LNK-13-BT (233) T490 LNK-13-C (233) T490 LNK-13-CF (233) T490 LNK-13-INT (234) T490 LNK-BT-FT (242) T490 LNK-INT50-FT (241) T490 LNK-M-13 (232) T490 LNM-08 (231) T490 LNM-M-08 (231) T490 SM-08 (238) T490 SM-13 (239) T490 SM-13FT (239) T490 SM-16 (243) T490 LNAR 1306PNR-P-RD Диаметр фрезы a - угол врезания 32 2.8° 40 2.0° 50 1.5° 63 1.1° 80 0.9° 100 0.7° HEUTANG T490 LINE T490 LNMT/LNHT 1607 Тангенциально закрепляемые пластины с 4 спиральными режущими кромками Размеры Прочный —— Твердый Рекомендуемые режимы резания Обозначение W1 L APMX RE S 0 3 3 IC 0 3 8 IC 8 0 8 IC 0 81 IC о 0 51 IC ap (мм) fz (мм/зуб) T490 LNHT 160708PNR 17.05 16.00 0.80 15.90 5.00-15.00 0.10-0.20 T490 LNHT 160712PNR 7.00 17.05 16.00 1.20 15.83 5.00-15.00 0.10-0.20 T490 LNHT 160716PNR 17.05 16.00 1.60 15.70 5.00-15.00 0.10-0.20 T490 LNHT 160724PNR 7.00 17.05 16.00 2.40 15.40 5.00-15.00 0.10-0.20 T490 LNHT 160732PNR 17.05 16.00 3.20 15.10 5.00-15.00 0.10-0.20 T490 LNMT 1607PN-R 7.00 17.05 16.00 0.80 15.83 5.00-15.00 0.15-0.25 T490 LNMT 1607PN-R-CS(1) HL00 17.05 16.00 0.80 15.83 5.00-15.00 0.15-0.25 LNMT-прессованные пластины, LNHT-прецизионные пластины Рекомендации по скорости резания см. стр. 518-524 Пластины со стружкоразделительными канавками Фрезы см. стр.: T490 ELN-16 (29) T490 FLN-16 (205) T490 SM-16 (243) 464 ISCAR
