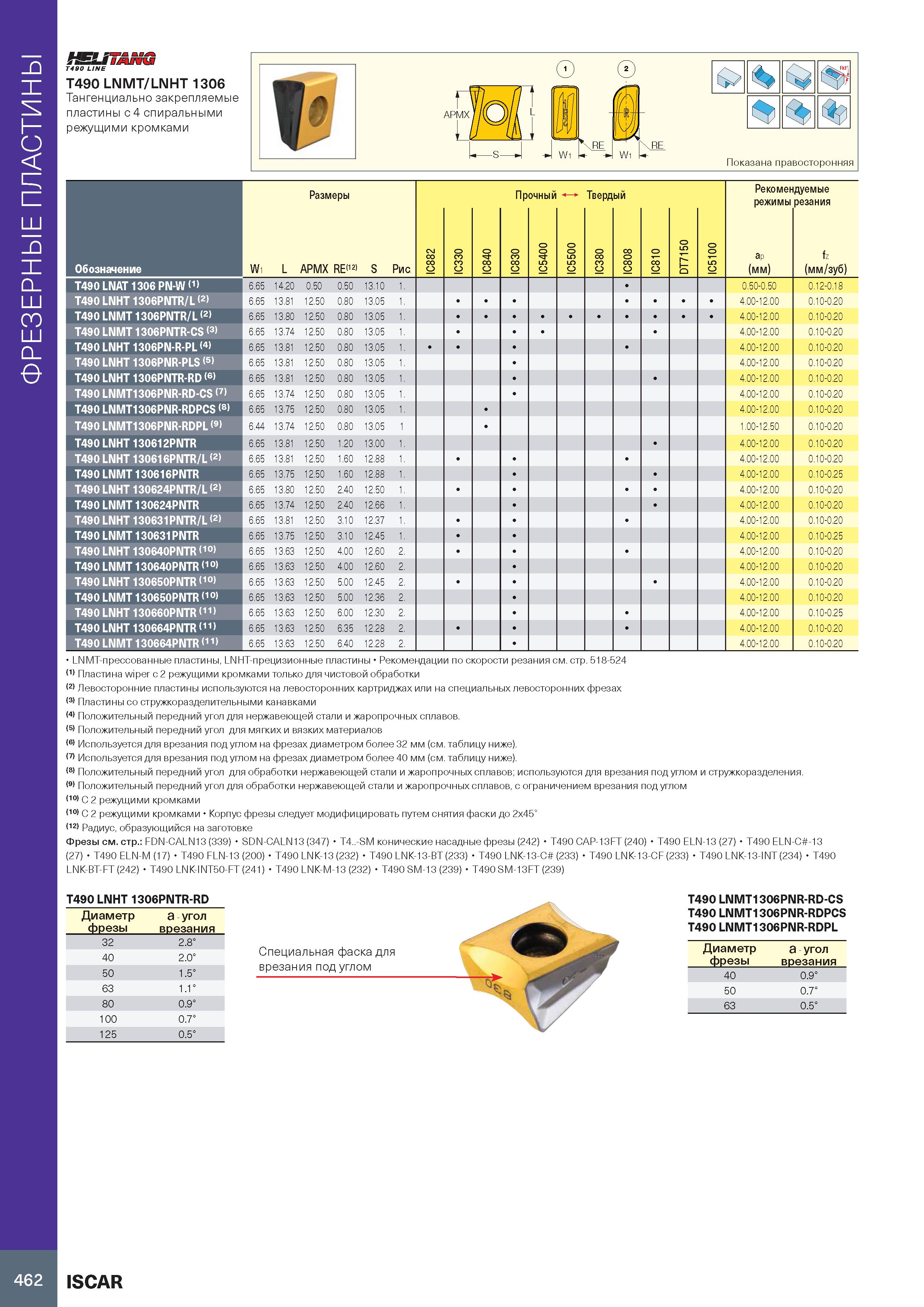

Фрезерные пластины ISUmiw Т490 LINE T490 LNMT/LNHT 1306 Тангенциально закрепляемые пластины с 4 спиральными режущими кромками AP Wi ter ( 55 % ф r\RE \RE Wi k Показана правосторонняя Обозначение Размеры Прочный i Твердый Рекомендуемые режимы резания W1 L APMX RE(12) S Рис. 2 8 8 IC 0 3 3 IC 0 8 IC 0 3 8 IC IC5400 IC5500 0 8 3 IC 8 0 8 IC 0 81 IC DT7150 IC5100 ap (мм) fz (мм/зуб) T490 LNAT 1306 PN-W (1) 6.65 14.20 0.50 0.50 13.10 1. 0.50-0.50 0 12-0.18 T490 LNHT 1306PNTR/L (2) 6.65 13.81 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNMT 1306PNTR/L (2) 6.65 13.80 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNMT 1306PNTR-CS (3) 6.65 13.74 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNHT 1306PN-R-PL (4) 6.65 13.81 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNHT 1306PNR-PLS (5) 6.65 13.81 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNHT 1306PNTR-RD (6) 6.65 13.81 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNMT1306PNR-RD-CS (7) 6.65 13.74 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNMT1306PNR-RDPCS (8) 6.65 13.75 12.50 0.80 13.05 1. 4.00-12.00 0 10-0.20 T490 LNMT1306PNR-RDPL (9) 6.44 13.74 12.50 0.80 13.05 1 1.00-12.50 0 10-0.20 T490 LNHT 130612PNTR 6.65 13.81 12.50 1.20 13.00 1 4.00-12.00 0 10-0.20 T490 LNHT 130616PNTR/L (2) 6.65 13.81 12.50 1.60 12.88 1 4.00-12.00 0 10-0.20 T490 LNMT 130616PNTR 6.65 13.75 12.50 1.60 12.88 1 4.00-12.00 0 10-0.25 T490 LNHT 130624PNTR/L (2) 6.65 13.80 12.50 2.40 12.50 1 4.00-12.00 0 10-0.20 T490 LNMT 130624PNTR 6.65 13.74 12.50 2.40 12.66 1 4.00-12.00 0 10-0.20 T490 LNHT 130631PNTR/L (2) 6.65 13.81 12.50 3.10 12.37 1 4.00-12.00 0 10-0.20 T490 LNMT 130631PNTR 6.65 13.75 12.50 3.10 12.45 1 4.00-12.00 0 10-0.25 T490 LNHT 130640PNTR (10) 6.65 13.63 12.50 4.00 12.60 2 4.00-12.00 0 10-0.20 T490 LNMT 130640PNTR (10) 6.65 13.63 12.50 4.00 12.60 2 4.00-12.00 0 10-0.20 T490 LNHT 130650PNTR (10) 6.65 13.63 12.50 5.00 12.45 2 4.00-12.00 0 10-0.20 T490 LNMT 130650PNTR (10) 6.65 13.63 12.50 5.00 12.36 2 4.00-12.00 0 10-0.20 T490 LNHT 130660PNTR (11) 6.65 13.63 12.50 6.00 12.30 2 4.00-12.00 0 10-0.25 T490 LNHT 130664PNTR (11) 6.65 13.63 12.50 6.35 12.28 2 4.00-12.00 0 10-0.20 T490 LNMT 130664PNTR (11) 6.65 13.63 12.50 6.40 12.28 2 4.00-12.00 0 10-0.20 LNMT-прессованные пластины, LNHT-прецизионные пластины Рекомендации по скорости резания см. стр. 518-524 (1) Пластина wiper с 2 режущими кромками только для чистовой обработки (2) Левосторонние пластины используются на левосторонних картриджах или на специальных левосторонних фрезах (3) Пластины со стружкоразделительными канавками (4) Положительный передний угол для нержавеющей стали и жаропрочных сплавов. (5) Положительный передний угол для мягких и вязких материалов (6) Используется для врезания под углом на фрезах диаметром более 32 мм (см. таблицу ниже). (7) Используется для врезания под углом на фрезах диаметром более 40 мм (см. таблицу ниже). (8) Положительный передний угол для обработки нержавеющей стали и жаропрочных сплавов; используются для врезания под углом и стружкоразделения. (9) Положительный передний угол для обработки нержавеющей стали и жаропрочных сплавов, с ограничением врезания под углом (10) С 2 режущими кромками (10) С 2 режущими кромками Корпус фрезы следует модифицировать путем снятия фаски до 2x45° (12) Радиус, образующийся на заготовке Фрезы см. стр.: FDN-CALN13 (339) SDN-CALN13 (347) T4..-SM конические насадные фрезы (242) T490 CAP-13FT (240) T490 ELN-13 (27) T490 ELN-C -13 (27) T490 ELN-M (17) T490 FLN-13 (200) T490 LNK-13 (232) T490 LNK-13-BT(233) T490 LNK-13-C (233) T490 LNK-13-CF(233) T490 LNK-13-INT(234) T490 LNK-BT-FT (242) T490 LNK-INT50-FT (241) T490 LNK-M-13 (232) T490 SM-13 (239) T490 SM-13FT (239) T490 LNHT 1306PNTR-RD Диаметр фрезы a - угол врезания 32 2.8° 40 2.0° 50 1.5° 63 1.1° 80 0.9° 100 0.7° 125 0.5° Специальная фаска для врезания под углом T490 LNMT1306PNR-RD-CS T490 LNMT1306PNR-RDPCS T490 LNMT1306PNR-RDPL Диаметр фрезы a - угол врезания 40 0.9° 50 0.7° 63 0.5° 462 ISCAR
