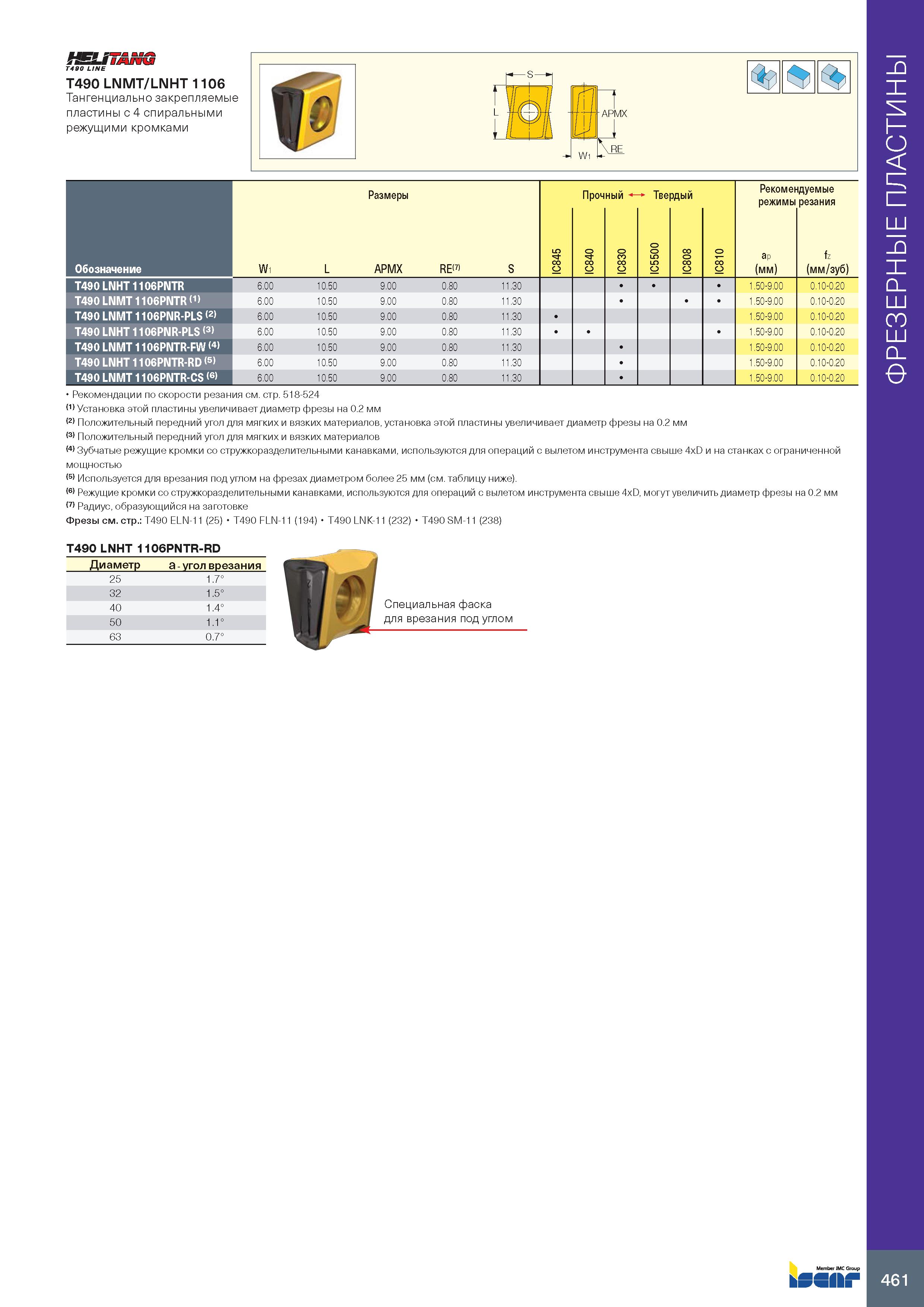

HELSTANG T4B0 LINE T490 LNMT/LNHT 1106 Тангенциально закрепляемые пластины с 4 спиральными режущими кромками Обозначение Размеры Прочный i’ Твердый Рекомендуемые режимы резания W1 L APMX RE(7) S IC845 0 4 8 IC IC830 IC5500 8 0 8 IC 0 ОО IC ap (мм) fz (мм/зуб) T490 LNHT 1106PNTR 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT1106PNTR (1> 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT 1106PNR-PLS (2> 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNHT 1106PNR-PLS (3> 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT 1106PNTR-FW (4> 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNHT 1106PNTR-RD (5> 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT 1106PNTR-CS (6> 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 Рекомендации по скорости резания см. стр. 518-524 Установка этой пластины увеличивает диаметр фрезы на 0.2 мм (2) Положительный передний угол для мягких и вязких материалов, установка этой пластины увеличивает диаметр фрезы на 0.2 мм Положительный передний угол для мягких и вязких материалов (4) Зубчатые режущие кромки со стружкоразделительными канавками, используются для операций с вылетом инструмента свыше 4xD и на станках с ограниченной мощностью Используется для врезания под углом на фрезах диаметром более 25 мм (см. таблицу ниже). (6) Режущие кромки со стружкоразделительными канавками, используются для операций с вылетом инструмента свыше 4xD, могут увеличить диаметр фрезы на 0.2 мм (7) Радиус, образующийся на заготовке Фрезы см. стр.: T490 ELN-11 (25) T490 FLN-11 (194) T490 LNK-11 (232) T490 SM-11 (238) T490 LNHT 1106PNTR-RD Диаметр a - угол врезания 25 1.7° 32 1.5° 40 1.4° 50 1.1° 63 0.7° Специальная фаска для врезания под углом bSSflkf 461 Фрезерные пластины
