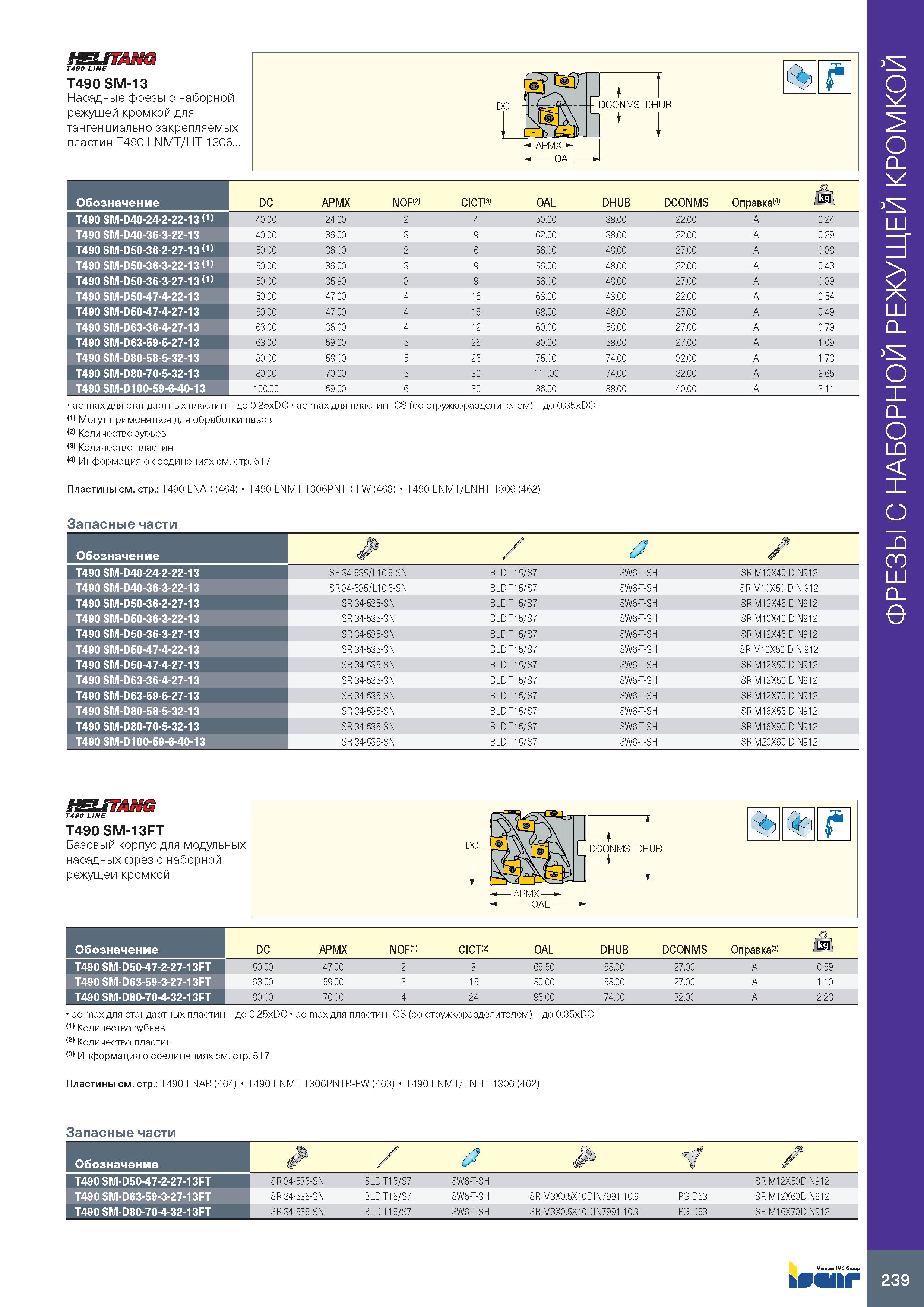

МЕь/мЛШ Т490 LINE T490 SM-13 Насадные фрезы с наборной режущей кромкой для тангенциально закрепляемых пластин T490 LNMT/HT 1306. Обозначение DC APMX NOF 2) CICT 3) OAL DHUB DCONMS Оправка(4) lkii T490 SM-D40-24-2-22-13 (1) 40 00 24.00 2 4 50.00 38.00 22.00 A 0.24 T490 SM-D40-36-3-22-13 40 00 36.00 3 9 62.00 38.00 22.00 A 0.29 T490 SM-D50-36-2-27-13 (1) 50 00 36.00 2 6 56.00 48.00 27.00 A 0.38 T490 SM-D50-36-3-22-13 (1) 50 00 36.00 3 9 56.00 48.00 22.00 A 0.43 T490 SM-D50-36-3-27-13 (1) 50 00 35.90 3 9 56.00 48.00 27.00 A 0.39 T490 SM-D50-47-4-22-13 50 00 47.00 4 16 68.00 48.00 22.00 A 0.54 T490 SM-D50-47-4-27-13 50 00 47.00 4 16 68.00 48.00 27.00 A 0.49 T490 SM-D63-36-4-27-13 63 00 36.00 4 12 60.00 58.00 27.00 A 0.79 T490 SM-D63-59-5-27-13 63 00 59.00 5 25 80.00 58.00 27.00 A 1.09 T490 SM-D80-58-5-32-13 80 00 58.00 5 25 75.00 74.00 32.00 A 1.73 T490 SM-D80-70-5-32-13 80 00 70.00 5 30 111.00 74.00 32.00 A 2.65 T490 SM-D100-59-6-40-13 100.00 59.00 6 30 86.00 88.00 40.00 A 3.11 ae max для стандартных пластин - до 0.25xDC ae max для пластин -CS (со стружкоразделителем) - до 0.35xDC (1) Могут применяться для обработки пазов (2) Количество зубьев (3) Количество пластин (4) Информация о соединениях см. стр. 517 Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Запасные части Обозначение / T490 SM-D40-24-2-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X40 DIN912 T490 SM-D40-36-3-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X50 DIN 912 T490 SM-D50-36-2-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45 DIN912 T490 SM-D50-36-3-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X40 DIN912 T490 SM-D50-36-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45 DIN912 T490 SM-D50-47-4-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X50 DIN 912 T490 SM-D50-47-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50 DIN912 T490 SM-D63-36-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50 DIN912 T490 SM-D63-59-5-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X70 DIN912 T490 SM-D80-58-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X55 DIN912 T490 SM-D80-70-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X90 DIN912 T490 SM-D100-59-6-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M20X60 DIN912 HEU7ANG Т490 LINE T490 SM-13FT Базовый корпус для модульных насадных фрез с наборной режущей кромкой Обозначение T490 SM-D50-47-2-27-13FT T490 SM-D63-59-3-27-13FT T490 SM-D80-70-4-32-13FT DC APMX NOFM CICT(2) OAL DHUB DCONMS Оправка(3) jkg 50.00 47.00 2 8 66.50 58.00 27.00 A 0.59 63.00 59.00 3 15 80.00 58.00 27.00 A 1.10 80.00 70.00 4 24 95.00 74.00 32.00 A 2.23 ae max для стандартных пластин - до 0.25xDC ae max для пластин -CS (со стружкоразделителем) - до 0.35xDC (1) Количество зубьев (2) Количество пластин (3) Информация о соединениях см. стр. 517 Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Запасные части /' 0 1f SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50DIN912 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M3X0.5X10DIN7991 10.9 PG D63 SR M12X60DIN912 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M3X0.5X10DIN7991 10.9 PG D63 SR M16X70DIN912 239 Обозначение T490 SM-D50-47-2-27-13FT T490 SM-D63-59-3-27-13FT T490 SM-D80-70-4-32-13FT ФРЕЗЫ С НАБОРНОЙ РЕЖУЩЕЙ КРОМКОЙ
