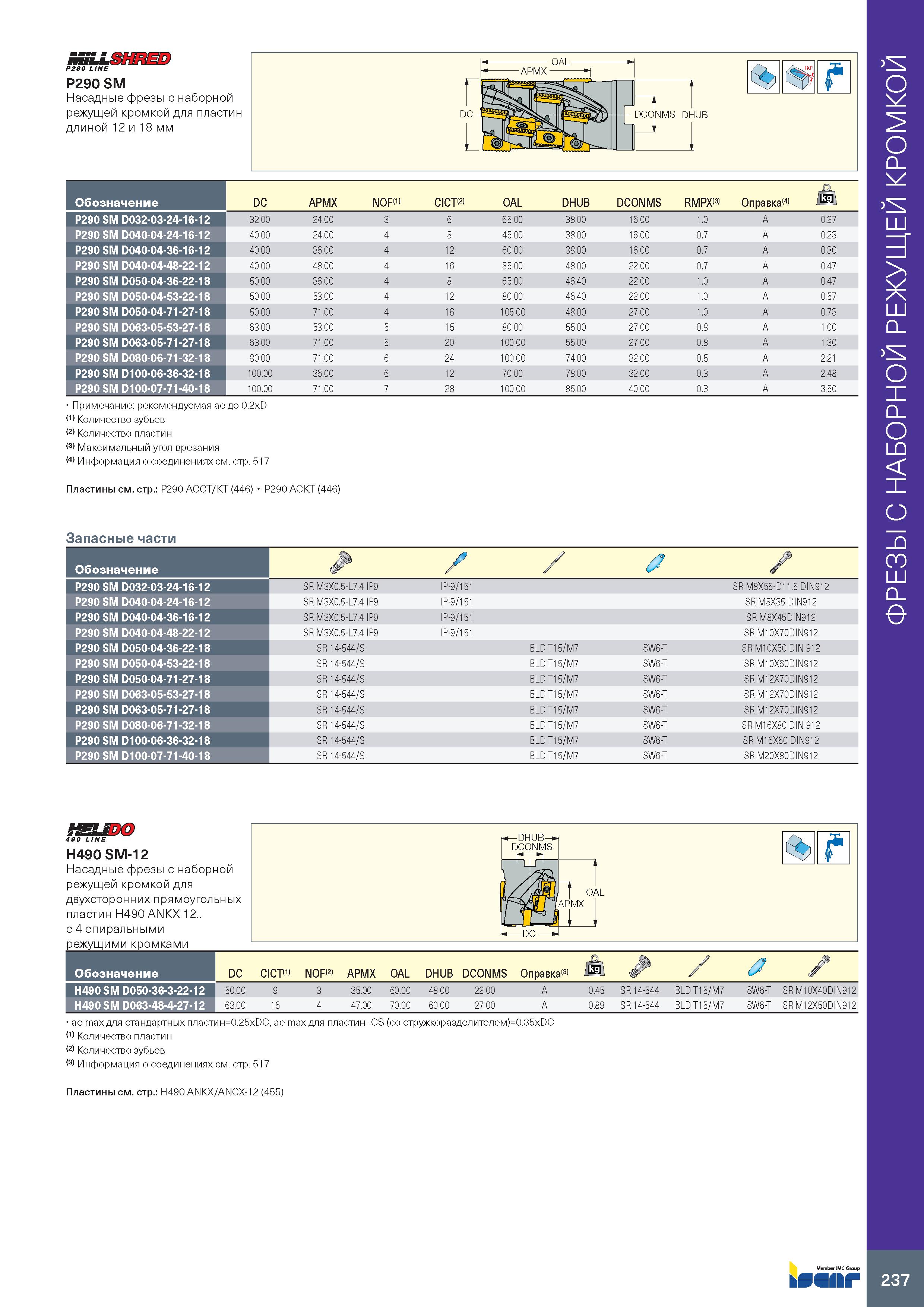

MSLLSHRED P290 LINE P290 SM ньютон на метр Обозначение DC APMX NOF(1) CICT(2) OAL DHUB DCONMS RMPX 3> Оправка(4) jkg P290 SM D032-03-24-16-12 32 00 24.00 3 6 65.00 38.00 16.00 1.0 A 0.27 P290 SM D040-04-24-16-12 40 00 24.00 4 8 45.00 38.00 16.00 0.7 A 0.23 P290 SM D040-04-36-16-12 40 00 36.00 4 12 60.00 38.00 16.00 0.7 A 0.30 P290 SM D040-04-48-22-12 40 00 48.00 4 16 85.00 48.00 22.00 0.7 A 0.47 P290 SM D050-04-36-22-18 50 00 36.00 4 8 65.00 46.40 22.00 1.0 A 0.47 P290 SM D050-04-53-22-18 50 00 53.00 4 12 80.00 46.40 22.00 1.0 A 0.57 P290 SM D050-04-71-27-18 50 00 71.00 4 16 105.00 48.00 27.00 1.0 A 0.73 P290 SM D063-05-53-27-18 63 00 53.00 5 15 80.00 55.00 27.00 0.8 A 1.00 P290 SM D063-05-71-27-18 63 00 71.00 5 20 100.00 55.00 27.00 0.8 A 1.30 P290 SM D080-06-71-32-18 80 00 71.00 6 24 100.00 74.00 32.00 0.5 A 2.21 P290 SM D100-06-36-32-18 100.00 36.00 6 12 70.00 78.00 32.00 0.3 A 2.48 P290 SM D100-07-71-40-18 100.00 71.00 7 28 100.00 85.00 40.00 0.3 A 3.50 Примечание: рекомендуемая ae до 0.2xD (1) Количество зубьев (2) Количество пластин (3) Максимальный угол врезания (4) Информация о соединениях см. стр. 517 Пластины см. стр.: P290 ACCT/KT (446) P290 ACKT (446) Запасные части Обозначение & / / J / P290 SM D032-03-24-16-12 SR M3X0.5-L7.4 IP9 IP-9/151 SR M8X55-D11.5 DIN912 P290 SM D040-04-24-16-12 SR M3X0.5-L7.4 IP9 IP-9/151 SR M8X35 DIN912 P290 SM D040-04-36-16-12 SR M3X0.5-L7.4 IP9 IP-9/151 SR M8X45DIN912 P290 SM D040-04-48-22-12 SR M3X0.5-L7.4 IP9 IP-9/151 SR M10X70DIN912 P290 SM D050-04-36-22-18 SR 14-544/S BLD T15/M7 SW6-T SR M10X50 DIN 912 P290 SM D050-04-53-22-18 SR 14-544/S BLD T15/M7 SW6-T SR M10X60DIN912 P290 SM D050-04-71-27-18 SR 14-544/S BLD T15/M7 SW6-T SR M12X70DIN912 P290 SM D063-05-53-27-18 SR 14-544/S BLD T15/M7 SW6-T SR M12X70DIN912 P290 SM D063-05-71-27-18 SR 14-544/S BLD T15/M7 SW6-T SR M12X70DIN912 P290 SM D080-06-71-32-18 SR 14-544/S BLD T15/M7 SW6-T SR M16X80 DIN 912 P290 SM D100-06-36-32-18 SR 14-544/S BLD T15/M7 SW6-T SR M16X50 DIN912 P290 SM D100-07-71-40-18 SR 14-544/S BLD T15/M7 SW6-T SR M20X80DIN912 fSUDO 490 LINE H490 SM-12 Насадные фрезы с наборной режущей кромкой для двухсторонних прямоугольных пластин H490 ANKX 12.. с 4 спиральными режущими кромками OAL APMX L DC Обозначение DC CICT(1) NOF(2) APMX OAL DHUB DCONMS Оправка131 Jkg / у H490 SM D050-36-3-22-12 50.00 9 3 35.00 60.00 48.00 22.00 A 0.45 SR 14-544 BLD T15/M7 SW6-T SR M10X40DIN912 H490 SM D063-48-4-27-12 63.00 16 4 47.00 70.00 60.00 27.00 A 0.89 SR 14-544 BLD T15/M7 SW6-T SR M12X50DIN912 ae max для стандартных пластин=0.25xDC, ae max для пластин -CS (со стружкоразделителем)=0.35xDC (1) Количество пластин Количество зубьев (3) Информация о соединениях см. стр. 517 Пластины см. стр.: H490 ANKX/ANCX-12 (455) 237 ФРЕЗЫ С НАБОРНОЙ РЕЖУЩЕЙ КРОМКОЙ
