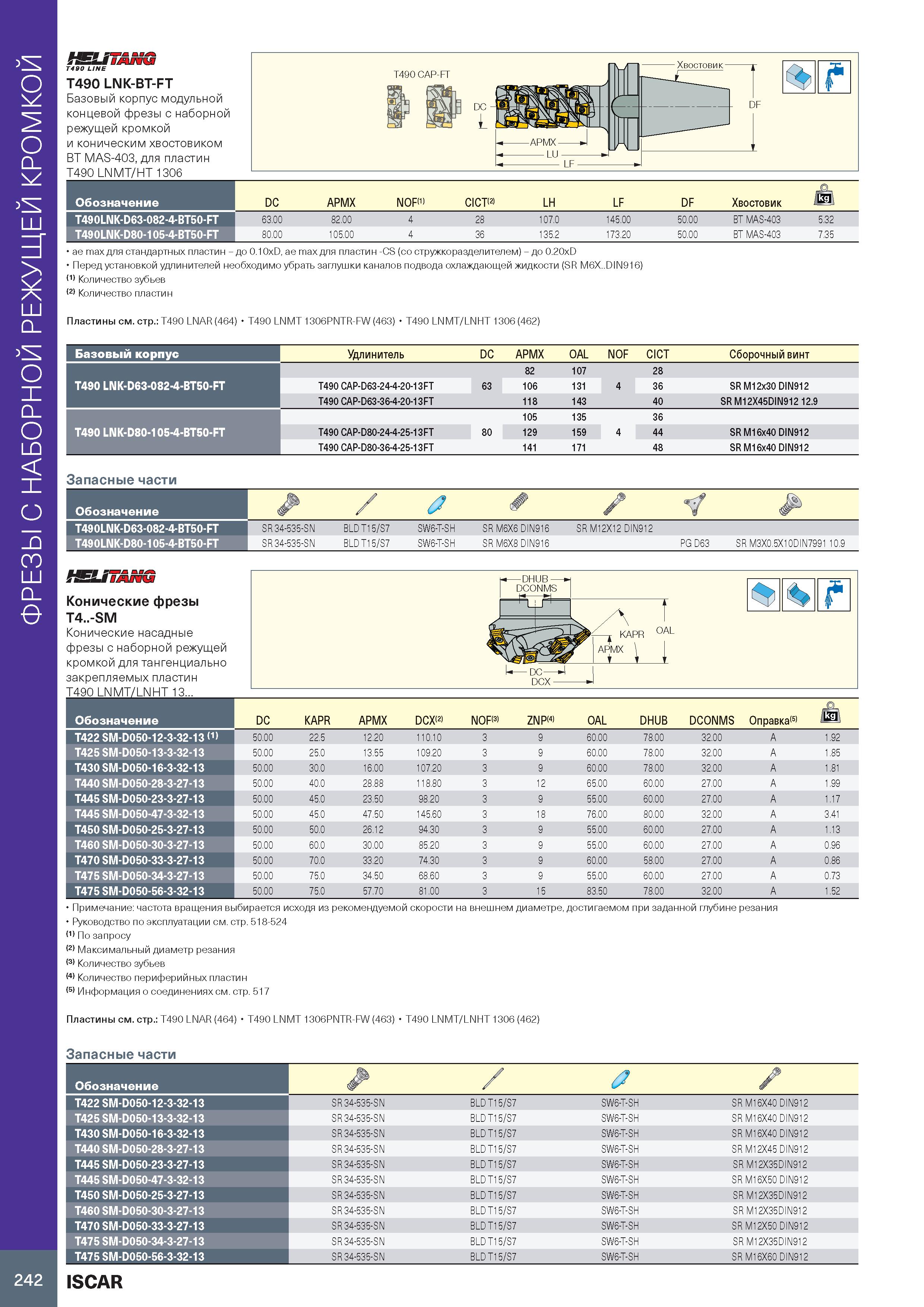

ФРЕЗЫ С ньютон на метр хвостовиком BT MAS-403, для пластин T490 LNMT/HT 1306 T490 CAP-FT Хвостовик- DC L LF ae max для стандартных пластин - до 0.10xD, ae max для пластин -CS (со стружкоразделителем) - до 0.20xD Перед установкой удлинителей необходимо убрать заглушки каналов подвода охлаждающей жидкости (SR M6X..DIN916) (1) Количество зубьев (2) Количество пластин Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Обозначение DC APMX NOF(1) CICT(2) LH LF DF Хвостовик jkg T490LNK-D63-082-4-BT50-FT 63.00 82.00 4 28 107.0 145.00 50.00 BT MAS-403 5.32 T490LNK-D80-105-4-BT50-FT 80.00 105.00 4 36 135.2 173.20 50.00 BT MAS-403 7.35 Базовый корпус Удлинитель DC APMX OAL NOF CICT Сборочный винт 82 107 28 T490 LNK-D63-082-4-BT50-FT T490 CAP-D63-24-4-20-13FT 63 106 131 4 36 SR M12x30 DIN912 T490 CAP-D63-36-4-20-13FT 118 143 40 SR M12X45DIN912 12.9 105 135 36 T490 LNK-D80-105-4-BT50-FT T490 CAP-D80-24-4-25-13FT 80 129 159 4 44 SR M16x40 DIN912 T490 CAP-D80-36-4-25-13FT 141 171 48 SR M16x40 DIN912 Запасные части Обозначение / 3 T490LNK-D63-082-4-BT50-FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M6X6 DIN916 SR M12X12 DIN912 T490LNK-D80-105-4-BT50-FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M6X8 DIN916 PG D63 SR M3X0.5X10DIN7991 10.9 tSLSTANG Конические фрезы T4..-SM Конические насадные фрезы с наборной режущей кромкой для тангенциально закрепляемых пластин T490 LNMT/LNHT 13. —DHUB — DCONMS OAL Примечание: частота вращения выбирается исходя из рекомендуемой скорости на внешнем диаметре, достигаемом при заданной глубине резания Руководство по эксплуатации см. стр. 518-524 (1) По запросу (2) Максимальный диаметр резания (3) Количество зубьев (4) Количество периферийных пластин (5) Информация о соединениях см. стр. 517 Обозначение DC KAPR APMX DCX 2> NOF 3> ZNP(4) OAL DHUB DCONMS Оправка(5) Й i T422 SM-D050-12-3-32-13 (1) 50 00 22.5 12.20 110.10 3 9 60.00 78 00 32.00 A 1.92 T425 SM-D050-13-3-32-13 50 00 25.0 13.55 109.20 3 9 60.00 78 00 32.00 A 1.85 T430 SM-D050-16-3-32-13 50 00 30.0 16.00 107.20 3 9 60.00 78 00 32.00 A 1.81 T440 SM-D050-28-3-27-13 50 00 40.0 28.88 118.80 3 12 65.00 60 00 27.00 A 1.99 T445 SM-D050-23-3-27-13 50 00 45.0 23.50 98.20 3 9 55.00 60 00 27.00 A 1.17 T445 SM-D050-47-3-32-13 50 00 45.0 47.50 145.60 3 18 76.00 80 00 32.00 A 3.41 T450 SM-D050-25-3-27-13 50 00 50.0 26.12 94.30 3 9 55.00 60 00 27.00 A 1.13 T460 SM-D050-30-3-27-13 50 00 60.0 30.00 85.20 3 9 55.00 60 00 27.00 A 0.96 T470 SM-D050-33-3-27-13 50 00 70.0 33.20 74.30 3 9 60.00 58 00 27.00 A 0.86 T475 SM-D050-34-3-27-13 50 00 75.0 34.50 68.60 3 9 55.00 60 00 27.00 A 0.73 T475 SM-D050-56-3-32-13 50 00 75.0 57.70 81.00 3 15 83.50 78 00 32.00 A 1.52 Пластины см. стр.: T490 LNAR (464) T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Запасные части Обозначение / ' 0 T422 SM-D050-12-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X40 DIN912 T425 SM-D050-13-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X40 DIN912 T430 SM-D050-16-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X40 DIN912 T440 SM-D050-28-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45 DIN912 T445 SM-D050-23-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X35DIN912 T445 SM-D050-47-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X50 DIN912 T450 SM-D050-25-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X35DIN912 T460 SM-D050-30-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X35DIN912 T470 SM-D050-33-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50 DIN912 T475 SM-D050-34-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X35DIN912 T475 SM-D050-56-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X60 DIN912 242 ISCAR
