171 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.167

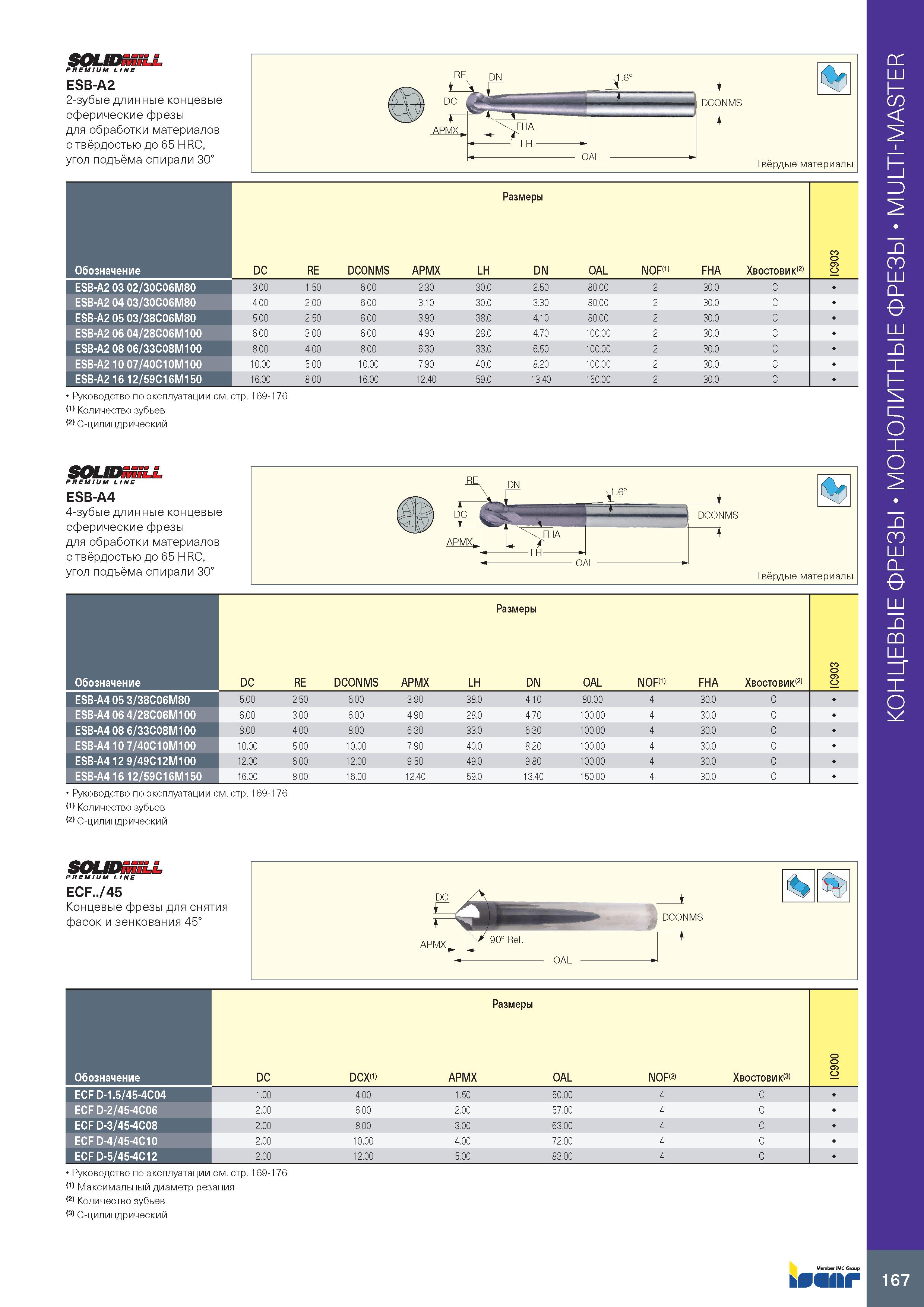

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 167 0171 Lab2u SOLIDmiLL PREMIUM LINE ESB-A2 2-зубые длинные концевые сферические фрезы для обработки материалов с твёрдостью до 65 HRC, угол подъёма спирали 30° Размеры Обозначение DC RE DCONMS APMX LH DN OAL NOF(1) FHA Хвостовик IC903 ESB-A2 03 02/30C06M80 3.00 1.50 6.00 2.30 30.0 2.50 80.00 2 30.0 C ESB-A2 04 03/30C06M80 4.00 2.00 6.00 3.10 30.0 3.30 80.00 2 30.0 C ESB-A2 05 03/38C06M80 5.00 2.50 6.00 3.90 38.0 4.10 80.00 2 30.0 C ESB-A2 06 04/28C06M100 6.00 3.00 6.00 4.90 28.0 4.70 100.00 2 30.0 C ESB-A2 08 06/33C08M100 8.00 4.00 8.00 6.30 33.0 6.50 100.00 2 30.0 C ESB-A2 10 07/40C10M100 10.00 5.00 10.00 7.90 40.0 8.20 100.00 2 30.0 C ESB-A2 16 12/59C16M150 16.00 8.00 16.00 12.40 59.0 13.40 150.00 2 30.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический PREMIUM LINE ESB-A4 4-зубые длинные концевые сферические фрезы для обработки материалов с твёрдостью до 65 HRC, угол подъёма спирали 30° Размеры Обозначение DC RE DCONMS APMX LH DN OAL NOF(1) FHA Хвостовик 3 0 9 IC ESB-A4 05 3/38C06M80 5.00 2.50 6.00 3.90 38.0 4.10 80.00 4 30.0 C ESB-A4 06 4/28C06M100 6.00 3.00 6.00 4.90 28.0 4.70 100.00 4 30.0 C ESB-A4 08 6/33C08M100 8.00 4.00 8.00 6.30 33.0 6.30 100.00 4 30.0 C ESB-A4 10 7/40C10M100 10.00 5.00 10.00 7.90 40.0 8.20 100.00 4 30.0 C ESB-A4 12 9/49C12M100 12.00 6.00 12.00 9.50 49.0 9.80 100.00 4 30.0 C ESB-A4 16 12/59C16M150 16.00 8.00 16.00 12.40 59.0 13.40 150.00 4 30.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический SOLIDmiLL PREMIUM LINE ECF../45 Концевые фрезы для снятия фасок и зенкования 45° DCONMS Размеры Обозначение DC DCX1) APMX OAL NOF(2) Хвостовик(3) IC900 ECF D-1.5/45-4C04 1.00 4.00 1.50 50.00 4 C ECF D-2/45-4C06 2.00 6.00 2.00 57.00 4 C ECF D-3/45-4C08 2.00 8.00 3.00 63.00 4 C ECF D-4/45-4C10 2.00 10.00 4.00 72.00 4 C ECF D-5/45-4C12 2.00 12.00 5.00 83.00 4 C Руководство по эксплуатации см. стр. 169-176 (1) Максимальный диаметр резания (2) Количество зубьев (3) C-цилиндрический bSSflkf Монолитные концевые фрезы MULTI-MASTER
