169 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.165

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 165 0169 Lab2u

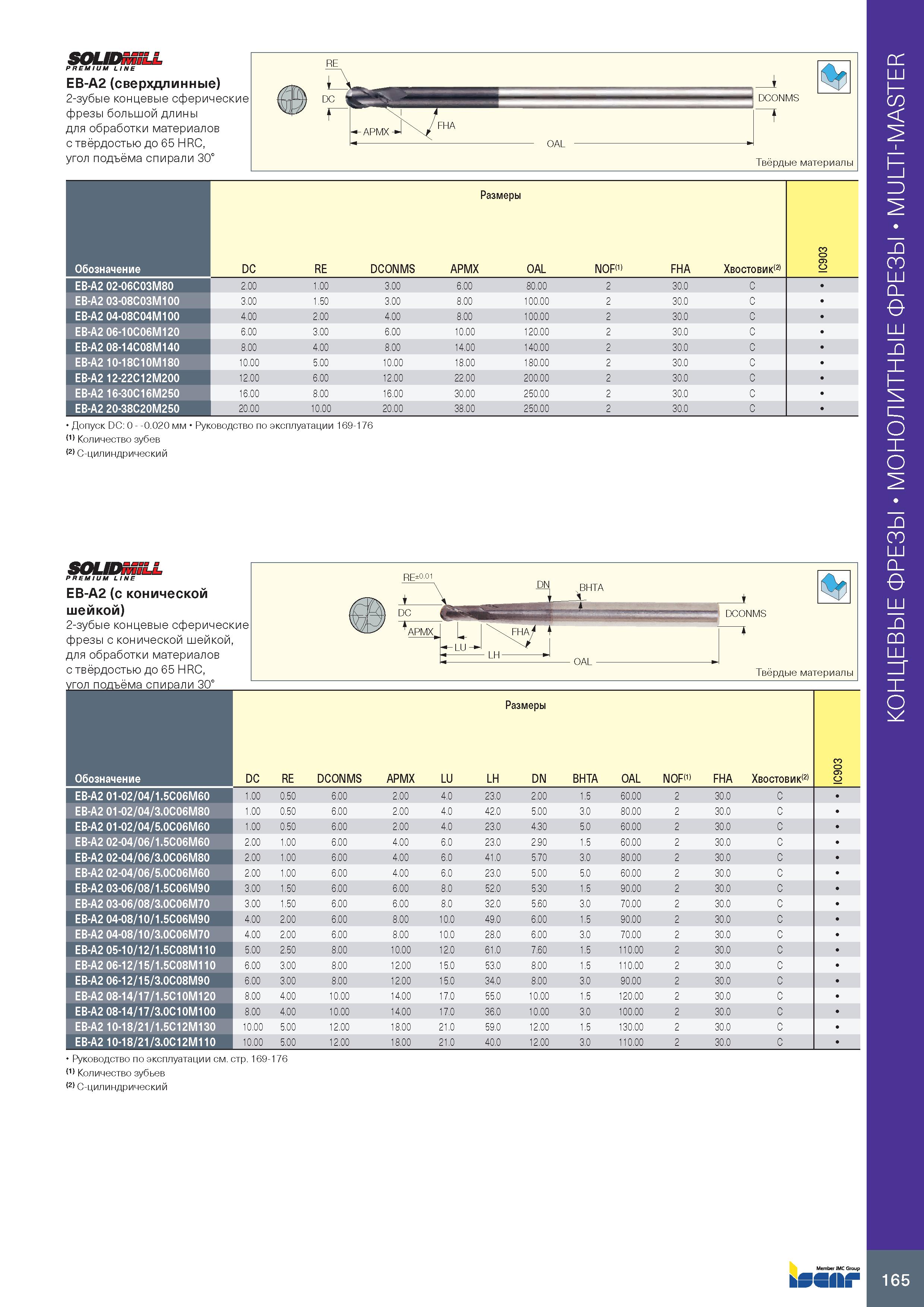

SOL/DmiLL PREMIUM LINE EB-A2 (сверхдлинные) 2-зубые концевые сферические фрезы большой длины для обработки материалов с твёрдостью до 65 HRC, угол подъёма спирали 30° RE OAL Твёрдые материалы Размеры Обозначение DC RE DCONMS APMX OAL NOF(1) FHA Хвостовик CO 0 9 о EB-A2 02-06C03M80 2.00 1.00 3.00 6.00 80.00 2 30.0 C EB-A2 03-08C03M100 3.00 1.50 3.00 8.00 100.00 2 30.0 C EB-A2 04-08C04M100 4.00 2.00 4.00 8.00 100.00 2 30.0 C EB-A2 06-10C06M120 6.00 3.00 6.00 10.00 120.00 2 30.0 C EB-A2 08-14C08M140 8.00 4.00 8.00 14.00 140.00 2 30.0 C EB-A2 10-18C10M180 10.00 5.00 10.00 18.00 180.00 2 30.0 C EB-A2 12-22C12M200 12.00 6.00 12.00 22.00 200.00 2 30.0 C EB-A2 16-30C16M250 16.00 8.00 16.00 30.00 250.00 2 30.0 C EB-A2 20-38C20M250 20.00 10.00 20.00 38.00 250.00 2 30.0 C Допуск DC: 0 - -0.020 мм Руководство по эксплуатации 169-176 (1) Количество зубев (2) C-цилиндрический SOUDH/NLL PREMIUM LINE EB-A2 (с конической шейкой) 2-зубые концевые сферические фрезы с конической шейкой, для обработки материалов с твёрдостью до 65 HRC, угол подъёма спирали 30' RE±0.01 DC Т t'f1 - LH - OAL - Твёрдые материалы Размеры Обозначение DC RE DCONMS APMX LU LH DN BHTA OAL NOF(1) FHA Хвостовик IC903 EB-A2 01-02/04/1.5C06M60 1.00 0.50 6 00 2.00 4.0 23.0 2.00 1.5 60 00 2 30.0 C EB-A2 01-02/04/3.0C06M80 1.00 0.50 6 00 2.00 4.0 42.0 5.00 3.0 80 00 2 30.0 C EB-A2 01-02/04/5.0C06M60 1.00 0.50 6 00 2.00 4.0 23.0 4.30 5.0 60 00 2 30.0 C EB-A2 02-04/06/1.5C06M60 2.00 1.00 6 00 4.00 6.0 23.0 2.90 1.5 60 00 2 30.0 C EB-A2 02-04/06/3.0C06M80 2.00 1.00 6 00 4.00 6.0 41.0 5.70 3.0 80 00 2 30.0 C EB-A2 02-04/06/5.0C06M60 2.00 1.00 6 00 4.00 6.0 23.0 5.00 5.0 60 00 2 30.0 C EB-A2 03-06/08/1.5C06M90 3.00 1.50 6 00 6.00 8.0 52.0 5.30 1.5 90 00 2 30.0 C EB-A2 03-06/08/3.0C06M70 3.00 1.50 6 00 6.00 8.0 32.0 5.60 3.0 70 00 2 30.0 C EB-A2 04-08/10/1.5C06M90 4.00 2.00 6 00 8.00 10.0 49.0 6.00 1.5 90 00 2 30.0 C EB-A2 04-08/10/3.0C06M70 4.00 2.00 6 00 8.00 10.0 28.0 6.00 3.0 70 00 2 30.0 C EB-A2 05-10/12/1.5C08M110 5.00 2.50 8 00 10.00 12.0 61.0 7.60 1.5 110.00 2 30.0 C EB-A2 06-12/15/1.5C08M110 6.00 3.00 8 00 12.00 15.0 53.0 8.00 1.5 110.00 2 30.0 C EB-A2 06-12/15/3.0C08M90 6.00 3.00 8 00 12.00 15.0 34.0 8.00 3.0 90 00 2 30.0 C EB-A2 08-14/17/1.5C10M120 8.00 4.00 10.00 14.00 17.0 55.0 10.00 1.5 120.00 2 30.0 C EB-A2 08-14/17/3.0C10M100 8.00 4.00 10.00 14.00 17.0 36.0 10.00 3.0 100.00 2 30.0 C EB-A2 10-18/21/1.5C12M130 10.00 5.00 12.00 18.00 21.0 59.0 12.00 1.5 130.00 2 30.0 C EB-A2 10-18/21/3.0C12M110 10.00 5.00 12.00 18.00 21.0 40.0 12.00 3.0 110.00 2 30.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический bSSflkf Монолитные концевые фрезы MULTI-MASTER
