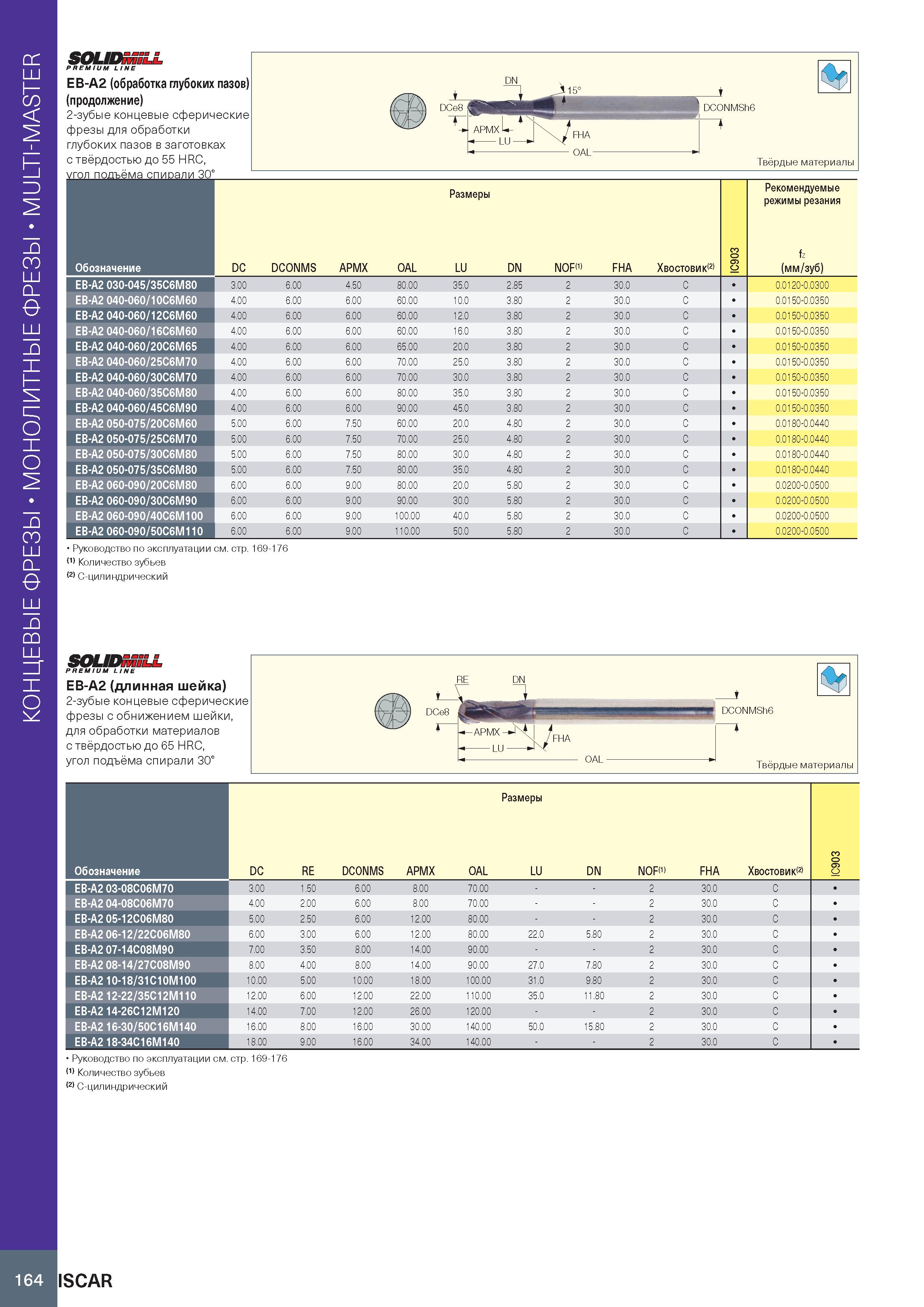

Монолитные концевые фрезы MULTI-MASTER SOLIDMILL PREMIUM LINE EB-A2 (обработка глубоких пазов) (продолжение) 2-зубые концевые сферические фрезы для обработки глубоких пазов в заготовках с твёрдостью до 55 HRC, угол подъёма списали 30 DN Твёрдые материалы Обозначение Размеры IC903 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL LU DN NOF(1) FHA Хвостовик EB-A2 030-045/35C6M80 3.00 6 00 4.50 80 .00 35.0 2 85 2 30.0 C 0 0120-0.0300 EB-A2 040-060/10C6M60 4.00 6 .00 6.00 60 .00 10.0 3 .80 2 30.0 C 0 .0150-0.0350 EB-A2 040-060/12C6M60 4.00 6 .00 6.00 60 .00 12.0 3 .80 2 30.0 C 0 .0150-0.0350 EB-A2 040-060/16C6M60 4.00 6 .00 6.00 60 .00 16.0 3 .80 2 30.0 C 0 .0150-0.0350 EB-A2 040-060/20C6M65 4.00 6 .00 6.00 65 .00 20.0 3 80 2 30.0 C 0 .0150-0.0350 EB-A2 040-060/25C6M70 4.00 6 .00 6.00 70 .00 25.0 3 .80 2 30.0 C 0 0150-0.0350 EB-A2 040-060/30C6M70 4.00 6 .00 6.00 70 .00 30.0 3 .80 2 30.0 C 0 .0150-0.0350 EB-A2 040-060/35C6M80 4.00 6 .00 6.00 80 .00 35.0 3 .80 2 30.0 C 0 .0150-0.0350 EB-A2 040-060/45C6M90 4.00 6 .00 6.00 90 .00 45.0 3 .80 2 30.0 C 0 .0150-0.0350 EB-A2 050-075/20C6M60 5.00 6 .00 7.50 60 .00 20.0 4 .80 2 30.0 C 0 .0180-0.0440 EB-A2 050-075/25C6M70 5.00 6 .00 7.50 70 .00 25.0 4 .80 2 30.0 C 0 .0180-0.0440 EB-A2 050-075/30C6M80 5.00 6 .00 7.50 80 .00 30.0 4 .80 2 30.0 C 0 .0180-0.0440 EB-A2 050-075/35C6M80 5.00 6 .00 7.50 80 .00 35.0 4 .80 2 30.0 C 0 .0180-0.0440 EB-A2 060-090/20C6M80 6.00 6 .00 9.00 80 .00 20.0 5 .80 2 30.0 C 0 .0200-0.0500 EB-A2 060-090/30C6M90 6.00 6 .00 9.00 90 .00 30.0 5 .80 2 30.0 C 0 .0200-0.0500 EB-A2 060-090/40C6M100 6.00 6 .00 9.00 100.00 40.0 5 .80 2 30.0 C 0 .0200-0.0500 EB-A2 060-090/50C6M110 6.00 6 00 9.00 110.00 50.0 5 80 2 30.0 C 0 0200-0.0500 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический SOLIDmiLL PREMIUM LINE EB-A2 (длинная шейка) 2-зубые концевые сферические фрезы с обнижением шейки, для обработки материалов с твёрдостью до 65 HRC, угол подъёма спирали 30° RE DN — DCONMSh6 OAL - Твёрдые материалы Размеры Обозначение DC RE DCONMS APMX OAL LU DN NOFO) FHA Хвостовик IC903 EB-A2 03-08C06M70 3.00 1.50 6.00 8.00 70.00 2 30.0 C EB-A2 04-08C06M70 4.00 2.00 6.00 8.00 70.00 2 30.0 C EB-A2 05-12C06M80 5.00 2.50 6.00 12.00 80.00 2 30.0 C EB-A2 06-12/22C06M80 6.00 3.00 6.00 12.00 80.00 22.0 5.80 2 30.0 C EB-A2 07-14C08M90 7.00 3.50 8.00 14.00 90.00 2 30.0 C EB-A2 08-14/27C08M90 8.00 4.00 8.00 14.00 90.00 27.0 7.80 2 30.0 C EB-A2 10-18/31C10M100 10.00 5.00 10.00 18.00 100.00 31.0 9.80 2 30.0 C EB-A2 12-22/35C12M110 12.00 6.00 12.00 22.00 110.00 35.0 11.80 2 30.0 C EB-A2 14-26C12M120 14.00 7.00 12.00 26.00 120.00 2 30.0 C EB-A2 16-30/50C16M140 16.00 8.00 16.00 30.00 140.00 50.0 15.80 2 30.0 C EB-A2 18-34C16M140 18.00 9.00 16.00 34.00 140.00 2 30.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический ISCAR
