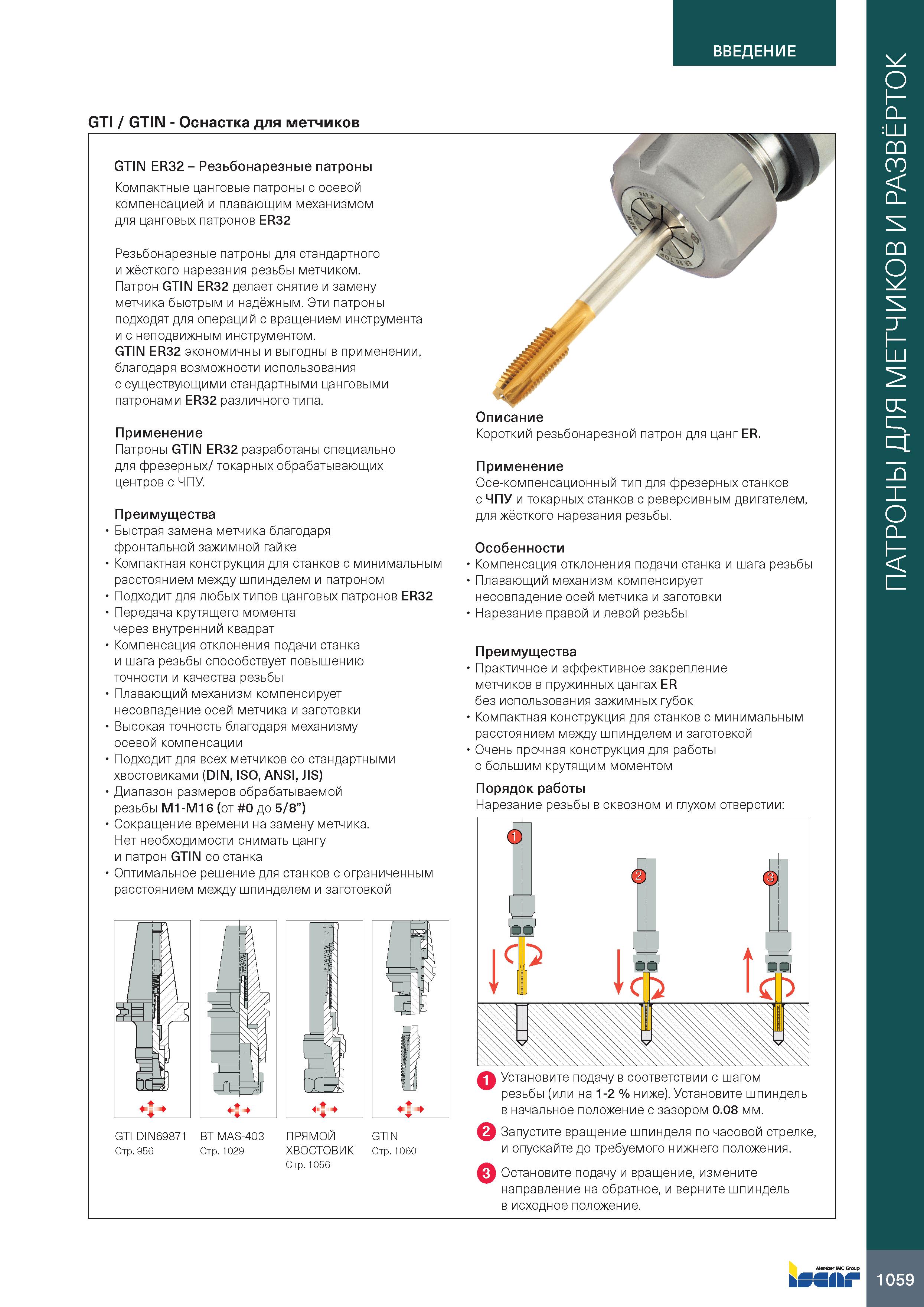

ВВЕДЕНИЕ GTI / GTIN - Оснастка для метчиков GTIN ER32 - Резьбонарезные патроны Компактные цанговые патроны с осевой компенсацией и плавающим механизмом для цанговых патронов ER32 Резьбонарезные патроны для стандартного и жёсткого нарезания резьбы метчиком. Патрон GTIN ER32 делает снятие и замену метчика быстрым и надёжным. Эти патроны подходят для операций с вращением инструмента и с неподвижным инструментом. GTIN ER32 экономичны и выгодны в применении, благодаря возможности использования с существующими стандартными цанговыми патронами ER32 различного типа. Применение Патроны GTIN ER32 разработаны специально для фрезерных/ токарных обрабатывающих центров с ЧПУ. Преимущества Быстрая замена метчика благодаря фронтальной зажимной гайке Компактная конструкция для станков с минимальным расстоянием между шпинделем и патроном Подходит для любых типов цанговых патронов ER32 Передача крутящего момента через внутренний квадрат Компенсация отклонения подачи станка и шага резьбы способствует повышению точности и качества резьбы Плавающий механизм компенсирует несовпадение осей метчика и заготовки Высокая точность благодаря механизму осевой компенсации Подходит для всех метчиков со стандартными хвостовиками (DIN, ISO, ANSI, JIS) Диапазон размеров обрабатываемой резьбы M1-M16 (от 0 до 5/8”) Сокращение времени на замену метчика. ньютон на метр расстоянием между шпинделем и заготовкой GTI DIN69871 Стр. 956 BT MAS-403 Стр. 1029 ПРЯМОЙ ХВОСТОВИК Стр. 1056 GTIN Стр. 1060 Описание Короткий резьбонарезной патрон для цанг ER. Применение Осе-компенсационный тип для фрезерных станков с ЧПУ и токарных станков с реверсивным двигателем, для жёсткого нарезания резьбы. Особенности Компенсация отклонения подачи станка и шага резьбы Плавающий механизм компенсирует несовпадение осей метчика и заготовки ньютон на метр расстоянием между шпинделем и заготовкой Очень прочная конструкция для работы с большим крутящим моментом Порядок работы ньютон на метр и глухом отверстии: ф Установите подачу в соответствии с шагом резьбы (или на 1-2 % ниже). Установите шпиндель в начальное положение с зазором 0.08 мм. ф Запустите вращение шпинделя по часовой стрелке, и опускайте до требуемого нижнего положения. Остановите подачу и вращение, измените направление на обратное, и верните шпиндель в исходное положение. ьмпг ПАТРОНЫ ДЛЯ МЕТЧИКОВ И РАЗВЁРТОК
