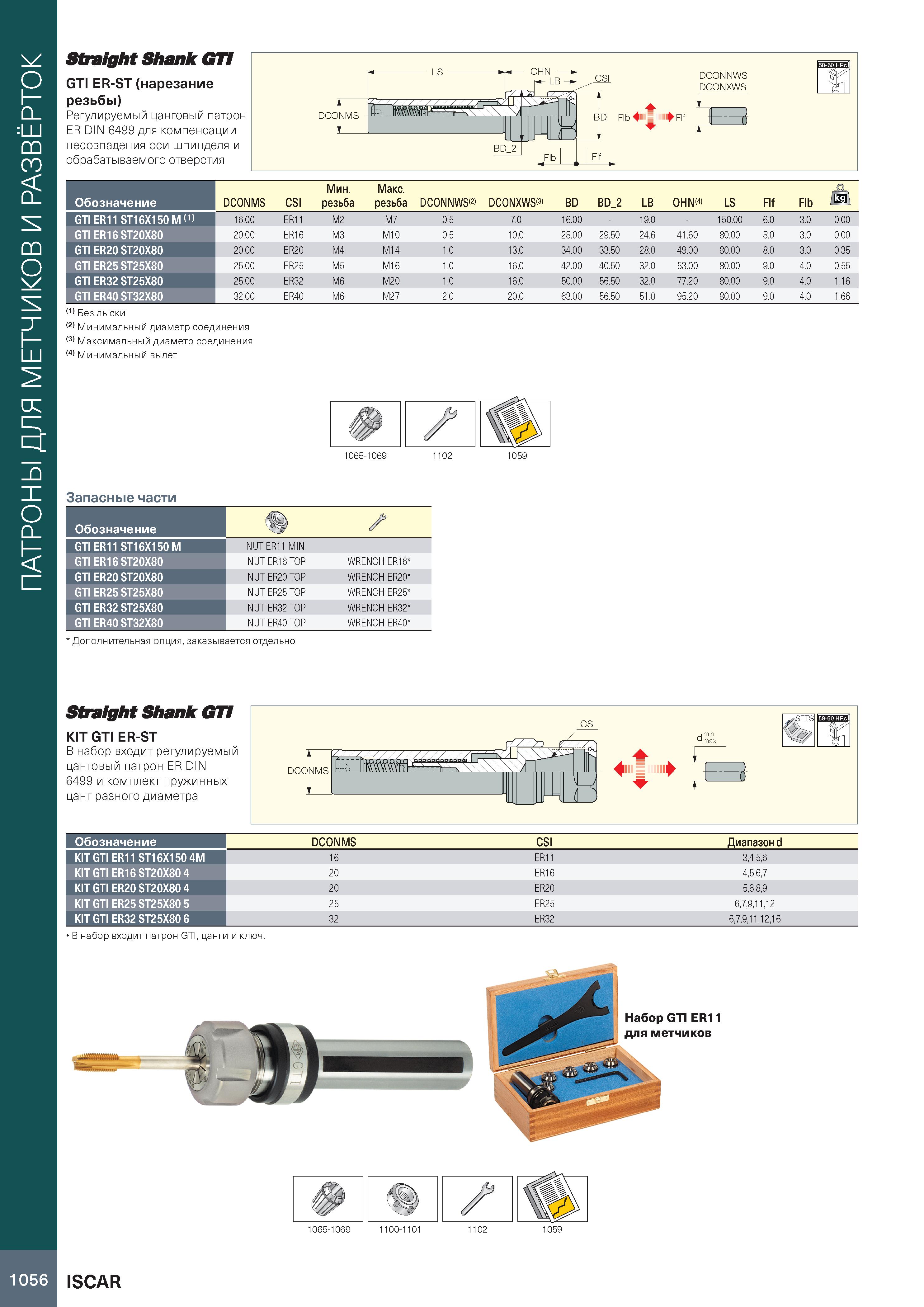

ПАТРОНЫ ДЛЯ МЕТЧИКОВ И РАЗВЁРТОК Straight Shank GTI GTI ER-ST (нарезание резьбы) Регулируемый цанговый патрон ER DIN 6499 для компенсации несовпадения оси шпинделя и обрабатываемого отверстия Мин. Макс. А DCONMS CSI резьба резьба DCONNWS 2> DCONXWS 3> BD BD 2 LB OHN 4> LS Flf Flb 1Ш 16.00 ER11 M2 M7 0.5 7.0 16.00 - 19.0 - 150.00 6.0 3.0 0.00 20.00 ER16 M3 M10 0.5 10.0 28.00 29.50 24.6 41.60 80.00 8.0 3.0 0.00 20.00 ER20 M4 M14 1.0 13.0 34.00 33.50 28.0 49.00 80.00 8.0 3.0 0.35 25.00 ER25 M5 M16 1.0 16.0 42.00 40.50 32.0 53.00 80.00 9.0 4.0 0.55 25.00 ER32 M6 M20 1.0 16.0 50.00 56.50 32.0 77.20 80.00 9.0 4.0 1.16 32.00 ER40 M6 M27 2H 20.0 63.00 56.50 51.0 95.20 80.00 9.0 4.0 1.66 (1) Без лыски (2) Минимальный диаметр соединения (3) Максимальный диаметр соединения (4) Минимальный вылет Обозначение GTI ER11 ST16X150 M (1) GTI ER16 ST20X80 GTI ER20 ST20X80 GTI ER25 ST25X80 GTI ER32 ST25X80 GTI ER40 ST32X80 DCONNWS DCONXWS Flb Flf -fj 1065-1069 1102 1059 Запасные части Обозначение ц f GTI ER11 ST16X150 M NUT ER11 MINI GTI ER16 ST20X80 NUT ER16 TOP WRENCH ER16 GTI ER20 ST20X80 NUT ER20 TOP WRENCH ER20 GTI ER25 ST25X80 NUT ER25 TOP WRENCH ER25 GTI ER32 ST25X80 NUT ER32 TOP WRENCH ER32 GTI ER40 ST32X80 NUT ER40 TOP WRENCH ER40 Дополнительная опция, заказывается отдельно Straight Shank GTI KIT GTI ER-ST В набор входит регулируемый цанговый патрон ER DIN 6499 и комплект пружинных цанг разного диаметра Обозначение DCONMS CSI Диапазон d KIT GTI ER11 ST16X150 4M 16 ER11 3,4,5,6 KIT GTI ER16 ST20X80 4 20 ER16 4,5,6,7 KIT GTI ER20 ST20X80 4 20 ER20 5,6,8,9 KIT GTI ER25 ST25X80 5 25 ER25 6,7,9,11,12 KIT GTI ER32 ST25X80 6 32 ER32 6,7,9,11,12,16 В набор входит патрон GTI, цанги и ключ. 1065-1069 1100-1101 1102 1059 1056 ISCAR
