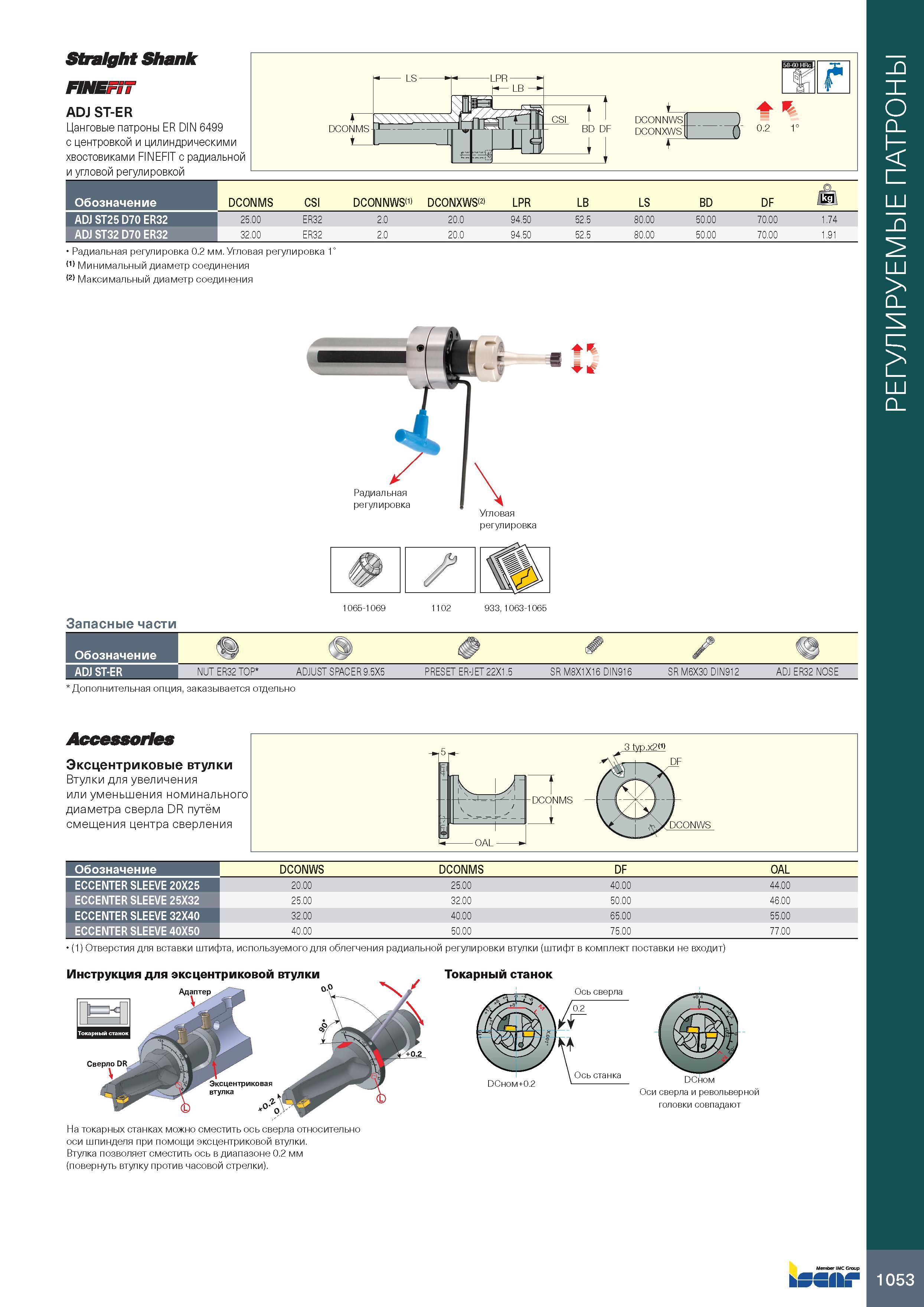

Straight Shank FINEFIT ADJ ST-ER Цанговые патроны ER DIN 6499 с центровкой и цилиндрическими х востовиками FINEFIT с радиальной и угловой регулировкой DCONMS t DCONNWS DCONXWS" zr 0.2 1° Обозначение DCONMS CSI DCONNWS(1) DCONXWS(2) LPR LB LS BD DF jkg ADJ ST25 D70 ER32 25.00 ER32 2.0 20.0 94.50 52.5 80.00 50.00 70.00 1.74 ADJ ST32 D70 ER32 32.00 ER32 2.0 20.0 94.50 52.5 80.00 50.00 70.00 1.91 Радиальная регулировка 0.2 мм. Угловая регулировка 1° (1) Минимальный диаметр соединения (2) Максимальный диаметр соединения я а Угловая регулировка Запасные части 1065-1069 1102 933, 1063-1065 Обозначение (Ц / ADJ ST-ER NUT ER32 TOP ADJUST SPACER 9.5X5 PRESET ER-JET 22X1.5 SR M8X1X16 DIN916 SR M6X30 DIN912 ADJ ER32 NOSE Дополнительная опция, заказывается отдельно Accessories Эксцентриковые втулки Втулки для увеличения или уменьшения номинального диаметра сверла DR путём смещения центра сверления Обозначение DCONWS DCONMS DF OAL ECCENTER SLEEVE 20X25 20.00 25.00 40.00 44.00 ECCENTER SLEEVE 25X32 25.00 32.00 50.00 46.00 ECCENTER SLEEVE 32X40 32.00 40.00 65.00 55.00 ECCENTER SLEEVE 40X50 40.00 50.00 75.00 77.00 (1) Отверстия для вставки штифта, используемого для облегчения радиальной регулировки втулки (штифт в комплект поставки не входит Инструкция для эксцентриковой втулки Токарный станок DCto i Оси сверла и револьверной головки совпадают ньютон на метр (повернуть втулку против часовой стрелки . kSSIfei РЕГУЛИРУЕМЫЕ ПАТРОНЫ
