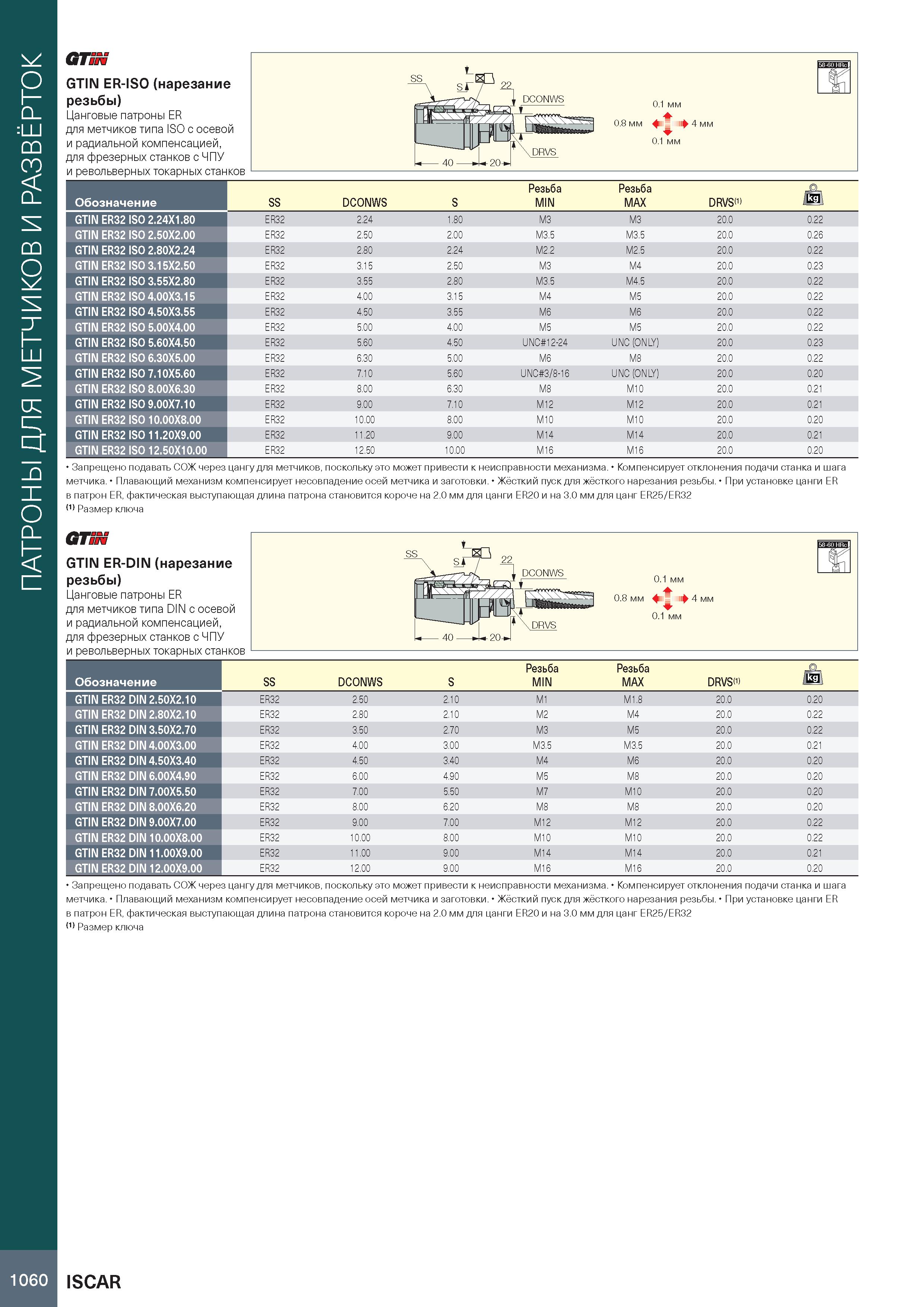

ПАТРОНЫ ДЛЯ МЕТЧИКОВ И РАЗВЁРТОК GTiN GTIN ER-ISO (нарезание резьбы) Цанговые патроны ER для метчиков типа ISO с осевой и радиальной компенсацией, для фрезерных станков с ЧПУ и револьверных токарных станков 0.1 мм 4 4 мм 0.1 мм Обозначение SS DCONWS S Резьба MIN Резьба MAX DRVS ikii GTIN ER32 ISO 2.24X1.80 ER32 2.24 1.80 M3 M3 20.0 0.22 GTIN ER32 ISO 2.50X2.00 ER32 2.50 2.00 M3.5 M3.5 20.0 0.26 GTIN ER32 ISO 2.80X2.24 ER32 2.80 2.24 M2.2 M2.5 20.0 0.22 GTIN ER32 ISO 3.15X2.50 ER32 3.15 2.50 M3 M4 20.0 0.23 GTIN ER32 ISO 3.55X2.80 ER32 3.55 2.80 M3.5 M4.5 20.0 0.22 GTIN ER32 ISO 4.00X3.15 ER32 4.00 3.15 M4 M5 20.0 0.22 GTIN ER32 ISO 4.50X3.55 ER32 4.50 3.55 M6 M6 20.0 0.22 GTIN ER32 ISO 5.00X4.00 ER32 5.00 4.00 M5 M5 20.0 0.22 GTIN ER32 ISO 5.60X4.50 ER32 5.60 4.50 UNC 12-24 UNC (ONLY) 20.0 0.23 GTIN ER32 ISO 6.30X5.00 ER32 6.30 5.00 M6 M8 20.0 0.22 GTIN ER32 ISO 7.10X5.60 ER32 7.10 5.60 UNC 3/8-16 UNC (ONLY) 20.0 0.20 GTIN ER32 ISO 8.00X6.30 ER32 8.00 6.30 M8 M10 20.0 0.21 GTIN ER32 ISO 9.00X7.10 ER32 9.00 7.10 M12 M12 20.0 0.21 GTIN ER32 ISO 10.00X8.00 ER32 10.00 8.00 M10 M10 20.0 0.20 GTIN ER32 ISO 11.20X9.00 ER32 11.20 9.00 M14 M14 20.0 0.21 GTIN ER32 ISO 12.50X10.00 ER32 12.50 10.00 M16 M16 20.0 0.20 Запрещено подавать СОЖ через цангу для метчиков, поскольку это может привести к неисправности механизма. Компенсирует отклонения подачи станка и шага метчика. Плавающий механизм компенсирует несовпадение осей метчика и заготовки. Жёсткий пуск для жёсткого нарезания резьбы. При установке цанги ER в патрон ER, фактическая выступающая длина патрона становится короче на 2.0 мм для цанги ER20 и на 3.0 мм для цанг ER25/ER32 (1) Размер ключа GTiN GTIN ER-DIN (нарезание резьбы) Цанговые патроны ER для метчиков типа DIN с осевой и радиальной компенсацией, для фрезерных станков с ЧПУ и револьверных токарных станков 0.1 мм 4 мм 0.1 мм Обозначение SS DCONWS S Резьба MIN Резьба MAX DRVSW ikgl GTIN ER32 DIN 2.50X2.10 ER32 2.50 2.10 M1 M1.8 20.0 0.20 GTIN ER32 DIN 2.80X2.10 ER32 2.80 2.10 M2 M4 20.0 0.22 GTIN ER32 DIN 3.50X2.70 ER32 3.50 2.70 M3 M5 20.0 0.22 GTIN ER32 DIN 4.00X3.00 ER32 4.00 3.00 M3.5 M3.5 20.0 0.21 GTIN ER32 DIN 4.50X3.40 ER32 4.50 3.40 M4 M6 20.0 0.20 GTIN ER32 DIN 6.00X4.90 ER32 6.00 4.90 M5 M8 20.0 0.20 GTIN ER32 DIN 7.00X5.50 ER32 7.00 5.50 M7 M10 20.0 0.20 GTIN ER32 DIN 8.00X6.20 ER32 8.00 6.20 M8 M8 20.0 0.20 GTIN ER32 DIN 9.00X7.00 ER32 9.00 7.00 M12 M12 20.0 0.22 GTIN ER32 DIN 10.00X8.00 ER32 10.00 8.00 M10 M10 20.0 0.22 GTIN ER32 DIN 11.00X9.00 ER32 11.00 9.00 M14 M14 20.0 0.21 GTIN ER32 DIN 12.00X9.00 ER32 12.00 9.00 M16 M16 20.0 0.20 Запрещено подавать СОЖ через цангу для метчиков, поскольку это может привести к неисправности механизма. Компенсирует отклонения подачи станка и шага метчика. Плавающий механизм компенсирует несовпадение осей метчика и заготовки. Жёсткий пуск для жёсткого нарезания резьбы. При установке цанги ER в патрон ER, фактическая выступающая длина патрона становится короче на 2.0 мм для цанги ER20 и на 3.0 мм для цанг ER25/ER32 (1) Размер ключа 10650 ISCAR
