Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 1041 1045 Lab2u

Обновлено 2020-08-24 06:51:03

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.)

1045 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.1041

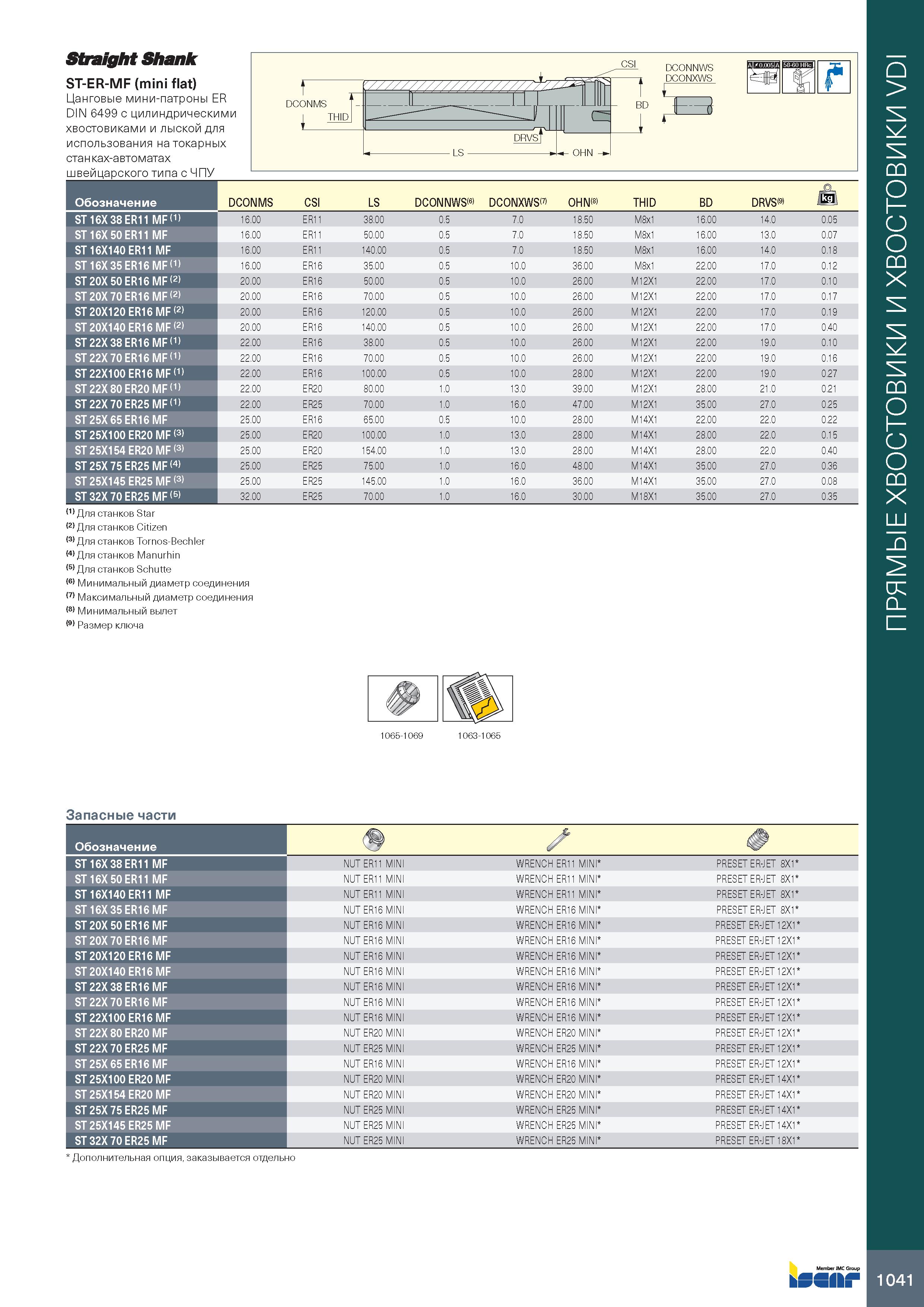

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 1041 1045 Lab2u Straight Shank ST-ER-MF (mini flat) Цанговые мини-патроны ER DIN 6499 с цилиндрическими хвостовиками и лыской для использования на токарных станках-автоматах швейцарского типа с ЧПУ CSI DCONNWS DCONXWS I (1 (1) Для станков Star (2) Для станков Citizen (3) Для станков Tornos-Bechler (4) Для станков Manurhin (5) Для станков Schutte (6) Минимальный диаметр соединения (7) Максимальный диаметр соединения (8) Минимальный вылет (9) Размер ключа Обозначение DCONMS CSI LS DCONNWS(6) DCONXWS(7) OHN(8) THID BD DRVS(9) Jkg ST 16X 38 ER11 MF (1) 16.00 ER11 38.00 0.5 7.0 18.50 M8x1 16.00 14.0 0.05 ST 16X 50 ER11 MF 16.00 ER11 50.00 0.5 7.0 18.50 M8x1 16.00 13.0 0.07 ST 16X140 ER11 MF 16.00 ER11 140.00 0.5 7.0 18.50 M8x1 16.00 14.0 0.18 ST 16X 35 ER16 MF (1) 16.00 ER16 35.00 0.5 10.0 36.00 M8x1 22.00 17.0 0.12 ST 20X 50 ER16 MF (2) 20.00 ER16 50.00 0.5 10.0 26.00 M12X1 22.00 17.0 0.10 ST 20X 70 ER16 MF (2) 20.00 ER16 70.00 0.5 10.0 26.00 M12X1 22.00 17.0 0.17 ST 20X120 ER16 MF (2) 20.00 ER16 120.00 0.5 10.0 26.00 M12X1 22.00 17.0 0.19 ST 20X140 ER16 MF (2) 20.00 ER16 140.00 0.5 10.0 26.00 M12X1 22.00 17.0 0.40 ST 22X 38 ER16 MF (1) 22.00 ER16 38.00 0.5 10.0 26.00 M12X1 22.00 19.0 0.10 ST 22X 70 ER16 MF (1) 22.00 ER16 70.00 0.5 10.0 26.00 M12X1 22.00 19.0 0.16 ST 22X100 ER16 MF (1) 22.00 ER16 100.00 0.5 10.0 28.00 M12X1 22.00 19.0 0.27 ST 22X 80 ER20 MF (1) 22.00 ER20 80.00 1.0 13.0 39.00 M12X1 28.00 21.0 0.21 ST 22X 70 ER25 MF (1) 22.00 ER25 70.00 1.0 16.0 47.00 M12X1 35.00 27.0 0.25 ST 25X 65 ER16 MF 25.00 ER16 65.00 0.5 10.0 28.00 M14X1 22.00 22.0 0.22 ST 25X100 ER20 MF (3) 25.00 ER20 100.00 1.0 13.0 28.00 M14X1 28.00 22.0 0.15 ST 25X154 ER20 MF (3) 25.00 ER20 154.00 1.0 13.0 28.00 M14X1 28.00 22.0 0.40 ST 25X 75 ER25 MF (4) 25.00 ER25 75.00 1.0 16.0 48.00 M14X1 35.00 27.0 0.36 ST 25X145 ER25 MF (3) 25.00 ER25 145.00 1.0 16.0 36.00 M14X1 35.00 27.0 0.08 ST 32X 70 ER25 MF (5) 32.00 ER25 70.00 1.0 16.0 30.00 M18X1 35.00 27.0 0.35 1065-1069 1063-1065 Запасные части Обозначение И ST 16X 38 ER11 MF NUT ER11 MIN WRENCH ER11 MIN PRESET ER-JET 8X1 ST 16X 50 ER11 MF NUT ER11 MIN WRENCH ER11 MIN PRESET ER-JET 8X1 ST 16X140 ER11 MF NUT ER11 MIN WRENCH ER11 MIN PRESET ER-JET 8X1 ST 16X 35 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 8X1 ST 20X 50 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 20X 70 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 20X120 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 20X140 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 22X 38 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 22X 70 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 22X100 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 22X 80 ER20 MF NUT ER20 MIN WRENCH ER20 MIN PRESET ER-JET 12X1 ST 22X 70 ER25 MF NUT ER25 MIN WRENCH ER25 MIN PRESET ER-JET 12X1 ST 25X 65 ER16 MF NUT ER16 MIN WRENCH ER16 MIN PRESET ER-JET 12X1 ST 25X100 ER20 MF NUT ER20 MIN WRENCH ER20 MIN PRESET ER-JET 14X1 ST 25X154 ER20 MF NUT ER20 MIN WRENCH ER20 MIN PRESET ER-JET 14X1 ST 25X 75 ER25 MF NUT ER25 MIN WRENCH ER25 MIN PRESET ER-JET 14X1 ST 25X145 ER25 MF NUT ER25 MIN WRENCH ER25 MIN PRESET ER-JET 14X1 ST 32X 70 ER25 MF NUT ER25 MIN WRENCH ER25 MIN PRESET ER-JET 18X1 Дополнительная опция, заказывается отдельно 1041 ПРЯМЫЕ ХВОСТОВИКИ И ХВОСТОВИКИ VDI
