1043 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.1039

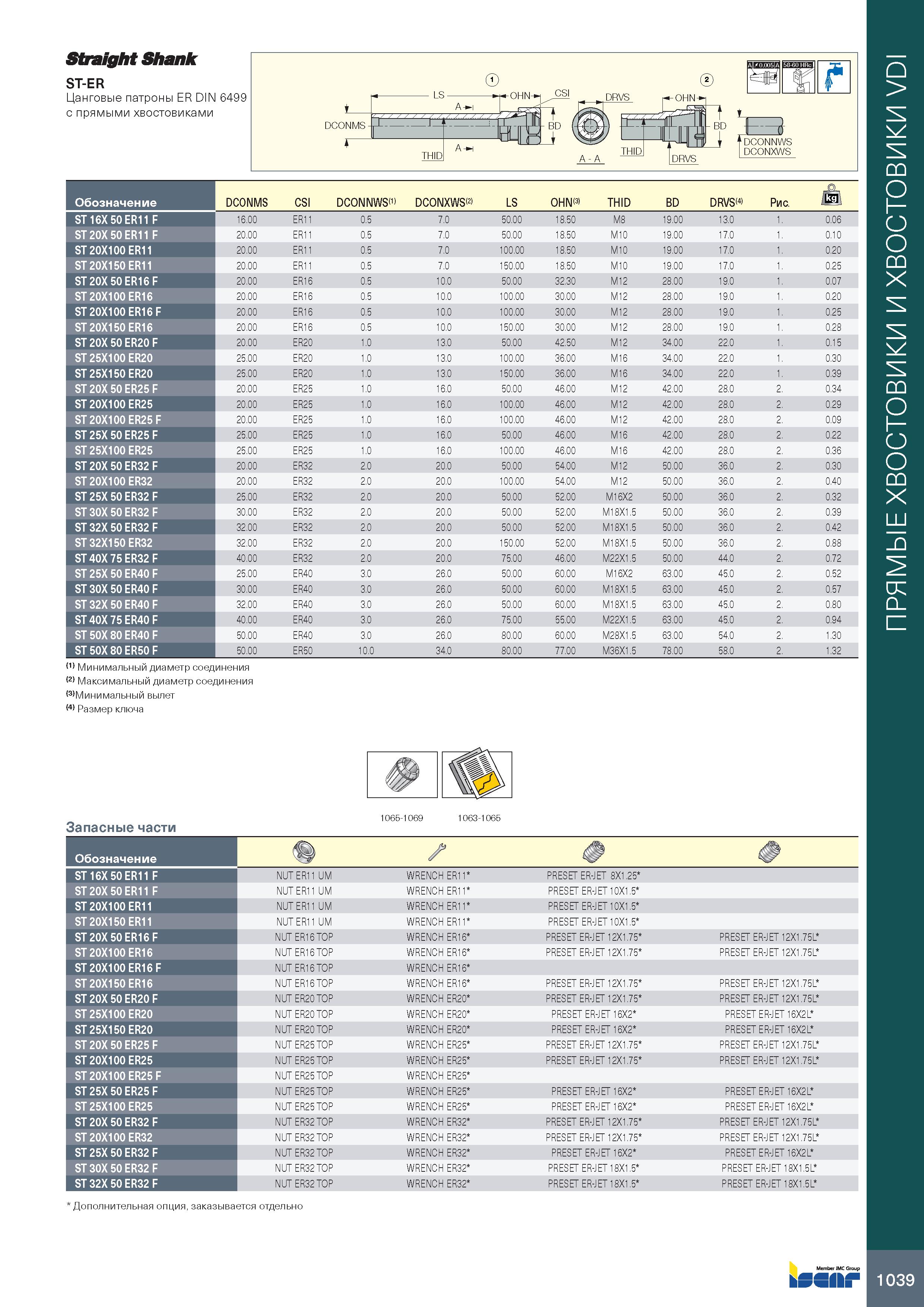

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 1039 1043 Lab2u Straight Shank ST-ER Цанговые патроны ER DIN 6499 с прямыми хвостовиками Обозначение DCONMS CSI DCONNWS(1) DCONXWS(2) LS OHN(3) THID BD DRVS(4) Рис. ST 16X 50 ER11 F 16.00 ER11 0.5 7.0 50.00 18.50 M8 19.00 13.0 1 0.06 ST 20X 50 ER11 F 20.00 ER11 0.5 7.0 50.00 18.50 M10 19.00 17.0 1 . 0.10 ST 20X100 ER11 20.00 ER11 0.5 7.0 100.00 18.50 M10 19.00 17.0 1 . 0.20 ST 20X150 ER11 20.00 ER11 0.5 7.0 150.00 18.50 M10 19.00 17.0 1 . 0.25 ST 20X 50 ER16 F 20.00 ER16 0.5 10.0 50.00 32.30 M12 28.00 19.0 1 . 0.07 ST 20X100 ER16 20.00 ER16 0.5 10.0 100.00 30.00 M12 28.00 19.0 1 . 0.20 ST 20X100 ER16 F 20.00 ER16 0.5 10.0 100.00 30.00 M12 28.00 19.0 1 . 0.25 ST 20X150 ER16 20.00 ER16 0.5 10.0 150.00 30.00 M12 28.00 19.0 1 . 0.28 ST 20X 50 ER20 F 20.00 ER20 1.0 13.0 50.00 42.50 M12 34.00 22.0 1 . 0.15 ST 25X100 ER20 25.00 ER20 1.0 13.0 100.00 36.00 M16 34.00 22.0 1 . 0.30 ST 25X150 ER20 25.00 ER20 1.0 13.0 150.00 36.00 M16 34.00 22.0 1 . 0.39 ST 20X 50 ER25 F 20.00 ER25 1.0 16.0 50.00 46.00 M12 42.00 28.0 2 . 0.34 ST 20X100 ER25 20.00 ER25 1.0 16.0 100.00 46.00 M12 42.00 28.0 2 . 0.29 ST 20X100 ER25 F 20.00 ER25 1.0 16.0 100.00 46.00 M12 42.00 28.0 2 . 0.09 ST 25X 50 ER25 F 25.00 ER25 1.0 16.0 50.00 46.00 M16 42.00 28.0 2 . 0.22 ST 25X100 ER25 25.00 ER25 1.0 16.0 100.00 46.00 M16 42.00 28.0 2 . 0.36 ST 20X 50 ER32 F 20.00 ER32 2.0 20.0 50.00 54.00 M12 50.00 36.0 2 . 0.30 ST 20X100 ER32 20.00 ER32 2.0 20.0 100.00 54.00 M12 50.00 36.0 2 . 0.40 ST 25X 50 ER32 F 25.00 ER32 2.0 20.0 50.00 52.00 M16X2 50.00 36.0 2 . 0.32 ST 30X 50 ER32 F 30.00 ER32 2.0 20.0 50.00 52.00 M18X1.5 50.00 36.0 2 . 0.39 ST 32X 50 ER32 F 32.00 ER32 2.0 20.0 50.00 52.00 M18X1.5 50.00 36.0 2 . 0.42 ST 32X150 ER32 32.00 ER32 2.0 20.0 150.00 52.00 M18X1.5 50.00 36.0 2 . 0.88 ST 40X 75 ER32 F 40.00 ER32 2.0 20.0 75.00 46.00 M22X1.5 50.00 44.0 2 . 0.72 ST 25X 50 ER40 F 25.00 ER40 3.0 26.0 50.00 60.00 M16X2 63.00 45.0 2 . 0.52 ST 30X 50 ER40 F 30.00 ER40 3.0 26.0 50.00 60.00 M18X1.5 63.00 45.0 2 . 0.57 ST 32X 50 ER40 F 32.00 ER40 3.0 26.0 50.00 60.00 M18X1.5 63.00 45.0 2 . 0.80 ST 40X 75 ER40 F 40.00 ER40 3.0 26.0 75.00 55.00 M22X1.5 63.00 45.0 2 . 0.94 ST 50X 80 ER40 F 50.00 ER40 3.0 26.0 80.00 60.00 M28X1.5 63.00 54.0 2 . 1.30 ST 50X 80 ER50 F 50.00 ER50 10.0 34.0 80.00 77.00 M36X1.5 78.00 58.0 2 1.32 (1) Минимальный диаметр соединения Максимальный диаметр соединения (3)Минимальный вылет Размер ключа 1065-1069 1063-1065 Запасные части Обозначение s ST 16X 50 ER11 F NUT ER11 UM WRENCH ER11 PRESET ER-JET 8X1.25 ST 20X 50 ER11 F NUT ER11 UM WRENCH ER11 PRESET ER-JET 10X1.5 ST 20X100 ER11 NUT ER11 UM WRENCH ER11 PRESET ER-JET 10X1.5 ST 20X150 ER11 NUT ER11 UM WRENCH ER11 PRESET ER-JET 10X1.5 ST 20X 50 ER16 F NUT ER16 TOP WRENCH ER16 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X100 ER16 NUT ER16 TOP WRENCH ER16 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X100 ER16 F NUT ER16 TOP WRENCH ER16 ST 20X150 ER16 NUT ER16 TOP WRENCH ER16 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X 50 ER20 F NUT ER20 TOP WRENCH ER20 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 25X100 ER20 NUT ER20 TOP WRENCH ER20 PRESET ER-JET 16X2 PRESET ER-JET 16X2L ST 25X150 ER20 NUT ER20 TOP WRENCH ER20 PRESET ER-JET 16X2 PRESET ER-JET 16X2L ST 20X 50 ER25 F NUT ER25 TOP WRENCH ER25 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X100 ER25 NUT ER25 TOP WRENCH ER25 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X100 ER25 F NUT ER25 TOP WRENCH ER25 ST 25X 50 ER25 F NUT ER25 TOP WRENCH ER25 PRESET ER-JET 16X2 PRESET ER-JET 16X2L ST 25X100 ER25 NUT ER25 TOP WRENCH ER25 PRESET ER-JET 16X2 PRESET ER-JET 16X2L ST 20X 50 ER32 F NUT ER32 TOP WRENCH ER32 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X100 ER32 NUT ER32 TOP WRENCH ER32 PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 25X 50 ER32 F NUT ER32 TOP WRENCH ER32 PRESET ER-JET 16X2 PRESET ER-JET 16X2L ST 30X 50 ER32 F NUT ER32 TOP WRENCH ER32 PRESET ER-JET 18X1.5 PRESET ER-JET 18X1.5L ST 32X 50 ER32 F NUT ER32 TOP WRENCH ER32 PRESET ER-JET 18X1.5 PRESET ER-JET 18X1.5L Дополнительная опция, заказывается отдельно 1039 ПРЯМЫЕ ХВОСТОВИКИ И ХВОСТОВИКИ VDI
