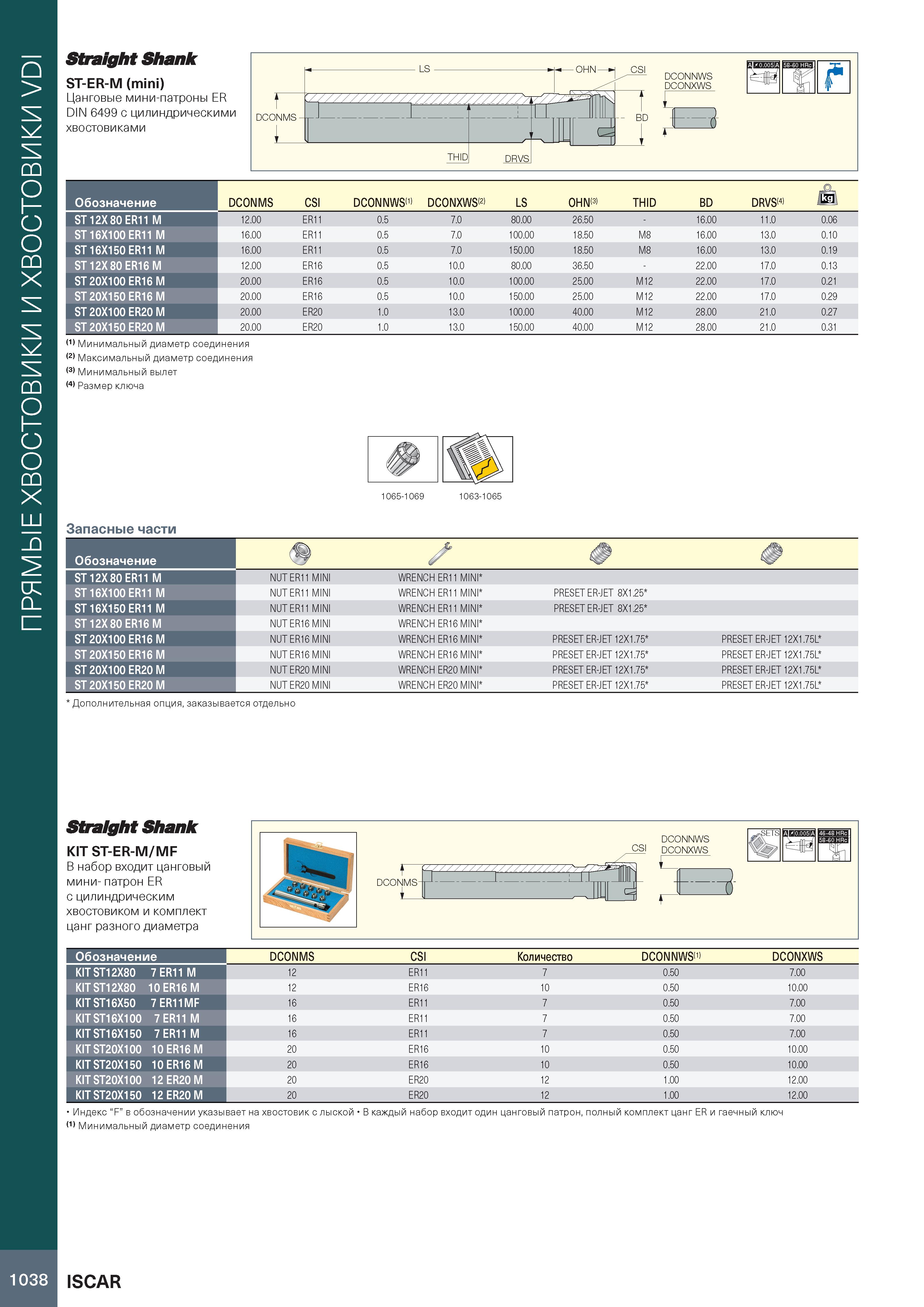

ПРЯМЫЕ ХВОСТОВИКИ И ХВОСТОВИКИ VDI Straight Shank ST-ER-M (mini) Цанговые мини-патроны ER DIN 6499 с цилиндрическими хвостовиками Обозначение DCONMS CSI DCONNWS(1) DCONXWS(2) LS OHN(3) THID BD DRVS(4) Й i ST 12X 80 ER11 M 12.00 ER11 0.5 7.0 80.00 26.50 16.00 11.0 0.06 ST 16X100 ER11 M 16.00 ER11 0.5 7.0 100.00 18.50 M8 16.00 13.0 0.10 ST 16X150 ER11 M 16.00 ER11 0.5 7.0 150.00 18.50 M8 16.00 13.0 0.19 ST 12X 80 ER16 M 12.00 ER16 0.5 10.0 80.00 36.50 22.00 17.0 0.13 ST 20X100 ER16 M 20.00 ER16 0.5 10.0 100.00 25.00 M12 22.00 17.0 0.21 ST 20X150 ER16 M 20.00 ER16 0.5 10.0 150.00 25.00 M12 22.00 17.0 0.29 ST 20X100 ER20 M 20.00 ER20 1.0 13.0 100.00 40.00 M12 28.00 21.0 0.27 ST 20X150 ER20 M 20.00 ER20 1.0 13.0 150.00 40.00 M12 28.00 21.0 0.31 (1) Минимальный диаметр соединения (2) Максимальный диаметр соединения (3) Минимальный вылет (4) Размер ключа 1065-1069 1063-1065 Запасные части Обозначение Ф ST 12X 80 ER11 M NUT ER11 MINI WRENCH ER11 MINI ST 16X100 ER11 M NUT ER11 MINI WRENCH ER11 MINI PRESET ER-JET 8X1.25 ST 16X150 ER11 M NUT ER11 MINI WRENCH ER11 MINI PRESET ER-JET 8X1.25 ST 12X 80 ER16 M NUT ER16 MINI WRENCH ER16 MINI ST 20X100 ER16 M NUT ER16 MINI WRENCH ER16 MINI PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X150 ER16 M NUT ER16 MINI WRENCH ER16 MINI PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X100 ER20 M NUT ER20 MINI WRENCH ER20 MINI PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L ST 20X150 ER20 M NUT ER20 MINI WRENCH ER20 MINI PRESET ER-JET 12X1.75 PRESET ER-JET 12X1.75L Дополнительная опция, заказывается отдельно Straight Shank KIT ST-ER-M/MF В набор входит цанговый мини- патрон ER с цилиндрическим хвостовиком и комплект цанг разного диаметра Обозначение DCONMS CSI Количество DCONNWS(1) DCONXWS KIT ST12X80 7 ER11 M 12 ER11 7 0.50 7.00 KIT ST12X80 10 ER16 M 12 ER16 10 0.50 10.00 KIT ST16X50 7 ER11MF 16 ER11 7 0.50 7.00 KIT ST16X100 7 ER11 M 16 ER11 7 0.50 7.00 KIT ST16X150 7 ER11 M 16 ER11 7 0.50 7.00 KIT ST20X100 10 ER16 M 20 ER16 10 0.50 10.00 KIT ST20X150 10 ER16 M 20 ER16 10 0.50 10.00 KIT ST20X100 12 ER20 M 20 ER20 12 1.00 12.00 KIT ST20X150 12 ER20 M 20 ER20 12 1.00 12.00 Индекс “F” в обозначении указывает на хвостовик с лыской В каждый набор входит один цанговый патрон, полный комплект цанг ER и гаечный ключ (1) Минимальный диаметр соединения 1038 ISCAR
