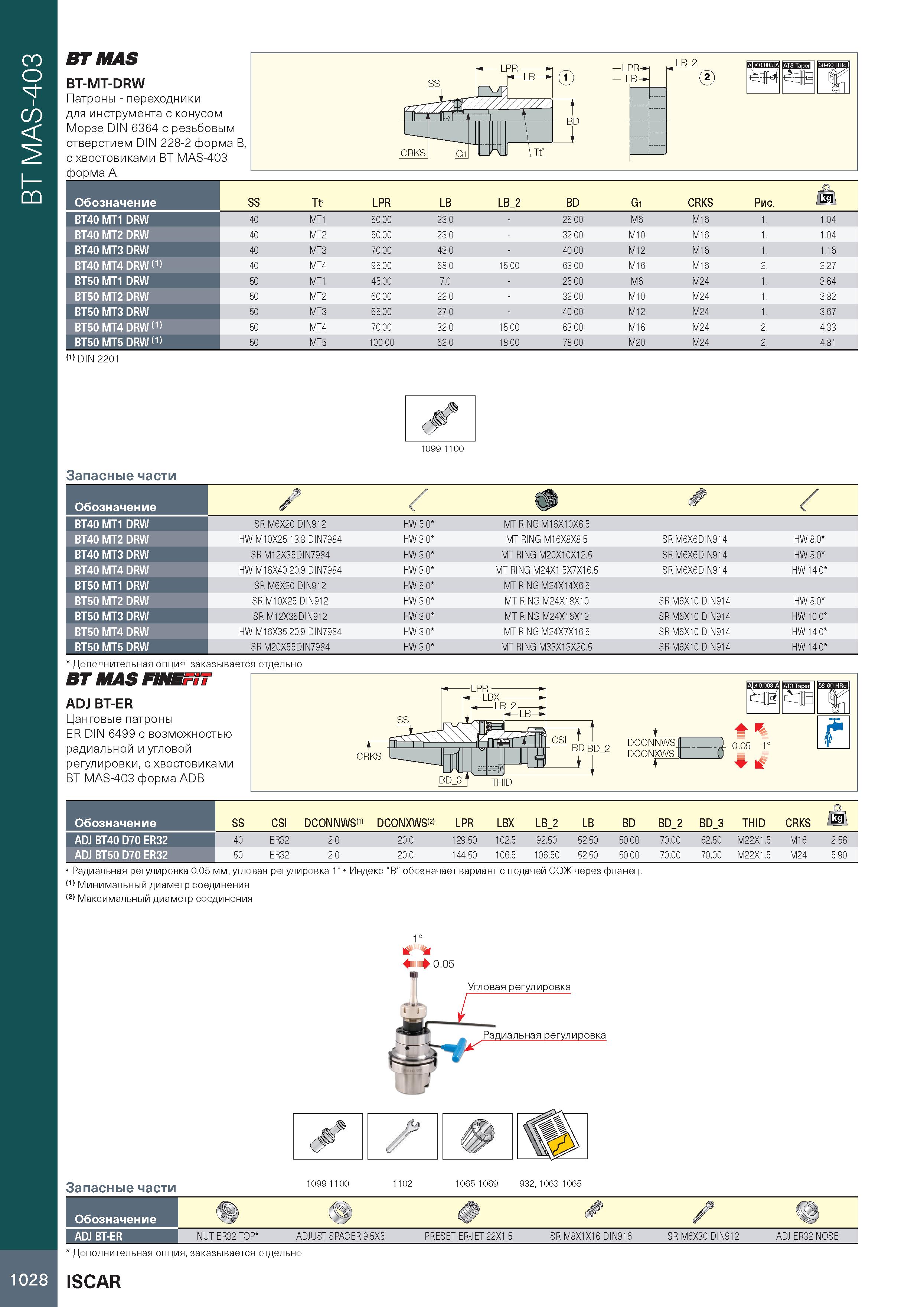

BT MAS-403 ВТ MAS BT-MT-DRW Патроны - переходники для инструмента с конусом Морзе DIN 6364 с резьбовым отверстием DIN 228-2 форма B, с хвостовиками BT MAS-403 форма A -LPRh - LBh I BD b Обозначение SS Tt° LPR LB LB 2 BD G1 CRKS Рис. ikgl BT40 MT1 DRW 40 MT1 50.00 23.0 25.00 M6 M16 1. 1.04 BT40 MT2 DRW 40 MT2 50.00 23.0 32.00 M10 M16 1. 1.04 BT40 MT3 DRW 40 MT3 70.00 43.0 40.00 M12 M16 1. 1.16 BT40 MT4 DRW (1) 40 MT4 95.00 68.0 15.00 63.00 M16 M16 2. 2.27 BT50 MT1 DRW 50 MT1 45.00 7.0 25.00 M6 M24 1. 3.64 BT50 MT2 DRW 50 MT2 60.00 22.0 32.00 M10 M24 1. 3.82 BT50 MT3 DRW 50 MT3 65.00 27.0 40.00 M12 M24 1. 3.67 BT50 MT4 DRW (1) 50 MT4 70.00 32.0 15.00 63.00 M16 M24 2. 4.33 BT50 MT5 DRW (1) 50 MT5 100.00 62.0 18.00 78.00 M20 M24 2. 4.81 (1) DIN 2201 Запасные части Обозначение / . / BT40 MT1 DRW SR M6X20 DIN912 HW 5.0 MT RING M16X10X6.5 BT40 MT2 DRW HW M10X25 13.8 DIN7984 HW 3.0 MT RING M16X8X8.5 SR M6X6DIN914 HW 8.0 BT40 MT3 DRW SR M12X35DIN7984 HW 3.0 MT RING M20X10X12.5 SR M6X6DIN914 HW 8.0 BT40 MT4 DRW HW M16X40 20.9 DIN7984 HW 3.0 MT RING M24X1.5X7X16.5 SR M6X6DIN914 HW 14.0 BT50 MT1 DRW SR M6X20 DIN912 HW 5.0 MT RING M24X14X6.5 BT50 MT2 DRW SR M10X25 DIN912 HW 3.0 MT RING M24X18X10 SR M6X10 DIN914 HW 8.0 BT50 MT3 DRW SR M12X35DIN912 HW 3.0 MT RING M24X16X12 SR M6X10 DIN914 HW 10.0 BT50 MT4 DRW HW M16X35 20.9 DIN7984 HW 3.0 MT RING M24X7X16.5 SR M6X10 DIN914 HW 14.0 BT50 MT5 DRW SR M20X55DIN7984 HW 3.0 MT RING M33X13X20.5 SR M6X10 DIN914 HW 14.0 Дополнительная опция заказывается отдельно ВТ MAS FINEriT ADJ BT-ER Цанговые патроны ER DIN 6499 с возможностью радиальной и угловой регулировки, с хвостовиками BT MAS-403 форма ADB DCONNWS DCONXWS Обозначение SS CSI DCONNWS(1) DCONXWS(2) LPR LBX LB 2 LB BD BD 2 BD 3 THID CRKS Jkgl ADJ BT40 D70 ER32 40 ER32 2.0 20.0 129.50 102.5 92.50 52.50 50.00 70.00 62.50 M22X1.5 M16 2.56 ADJ BT50 D70 ER32 50 ER32 2.0 20.0 144.50 106.5 106.50 52.50 50.00 70.00 70.00 M22X1.5 M24 5.90 Радиальная регулировка 0.05 мм, угловая регулировка 1° (1) Минимальный диаметр соединения (2) Максимальный диаметр соединения Индекс “B” обозначает вариант с подачей СОЖ через фланец. 2 4 ¥0.05 ш Запасные части 1099-1100 1102 1065-1069 932, 1063-1065 Обозначение / Щ ADJ BT-ER NUT ER32 TOP ADJUST SPACER 9.5X5 PRESET ER-JET 22X1.5 SR M8X1X16 DIN916 SR M6X30 DIN912 ADJ ER32 NOSE Дополнительная опция, заказывается отдельно 1028 ISCAR
