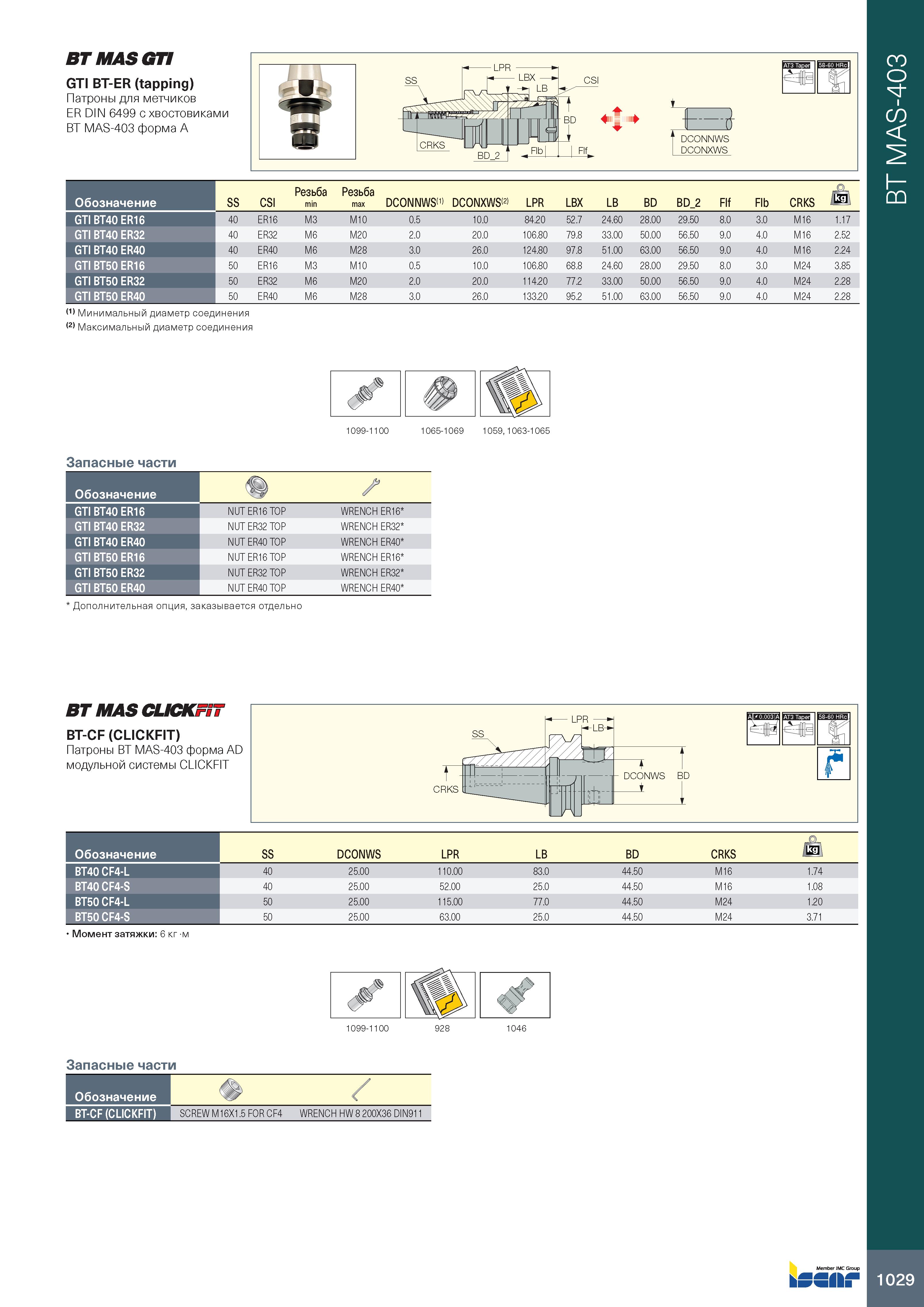

вт mas ап GTI BT-ER (tapping) Патроны для метчиков ER DIN 6499 с хвостовиками BT MAS-403 форма A Обозначение SS CSI Резьба min Резьба max DCONNWS(1) DCONXWS(2) LPR LBX LB BD BD 2 Flf Flb CRKS Й i GTI BT40 ER16 40 ER16 M3 M10 0.5 10.0 84.20 52.7 24.60 28.00 29.50 8.0 3.0 M16 1.17 GTI BT40 ER32 40 ER32 M6 M20 2.0 20.0 106.80 79.8 33.00 50.00 56.50 9.0 4.0 M16 2.52 GTI BT40 ER40 40 ER40 M6 M28 3.0 26.0 124.80 97.8 51.00 63.00 56.50 9.0 4.0 M16 2.24 GTI BT50 ER16 50 ER16 M3 M10 0.5 10.0 106.80 68.8 24.60 28.00 29.50 8.0 3.0 M24 3.85 GTI BT50 ER32 50 ER32 M6 M20 2.0 20.0 114.20 77.2 33.00 50.00 56.50 9.0 4.0 M24 2.28 GTI BT50 ER40 50 ER40 M6 M28 3.0 26.0 133.20 95.2 51.00 63.00 56.50 9.0 4.0 M24 2.28 (1) Минимальный диаметр соединения (2) Максимальный диаметр соединения 1099-1100 1065-1069 1059, 1063-1065 Запасные части Обозначение б „ GTI BT40 ER16 NUT ER16 TOP WRENCH ER16 GTI BT40 ER32 NUT ER32 TOP WRENCH ER32 GTI BT40 ER40 NUT ER40 TOP WRENCH ER40 GTI BT50 ER16 NUT ER16 TOP WRENCH ER16 GTI BT50 ER32 NUT ER32 TOP WRENCH ER32 GTI BT50 ER40 NUT ER40 TOP WRENCH ER40 Дополнительная опция, заказывается отдельно ВТ MAS CUCKFiT BT-CF (CLICKFIT) Патроны BT MAS-403 форма AD модульной системы CLICKFIT Обозначение BT40 CF4-L BT40 CF4-S BT50 CF4-L BT50 CF4-S SS DCONWS LPR LB BD CRKS Й i 40 25.00 110.00 83.0 44.50 M16 1.74 40 25.00 52.00 25.0 44.50 M16 1.08 50 25.00 115.00 77.0 44.50 M24 1.20 50 25.00 63.00 25.0 44.50 M24 3.71 Момент затяжки: 6 кг м Запасные части Обозначение / BT-CF (CLICKFIT) SCREW M16X1.5 FOR CF4 WRENCH HW 8 200X36 DIN911 1029 BT MAS-403
