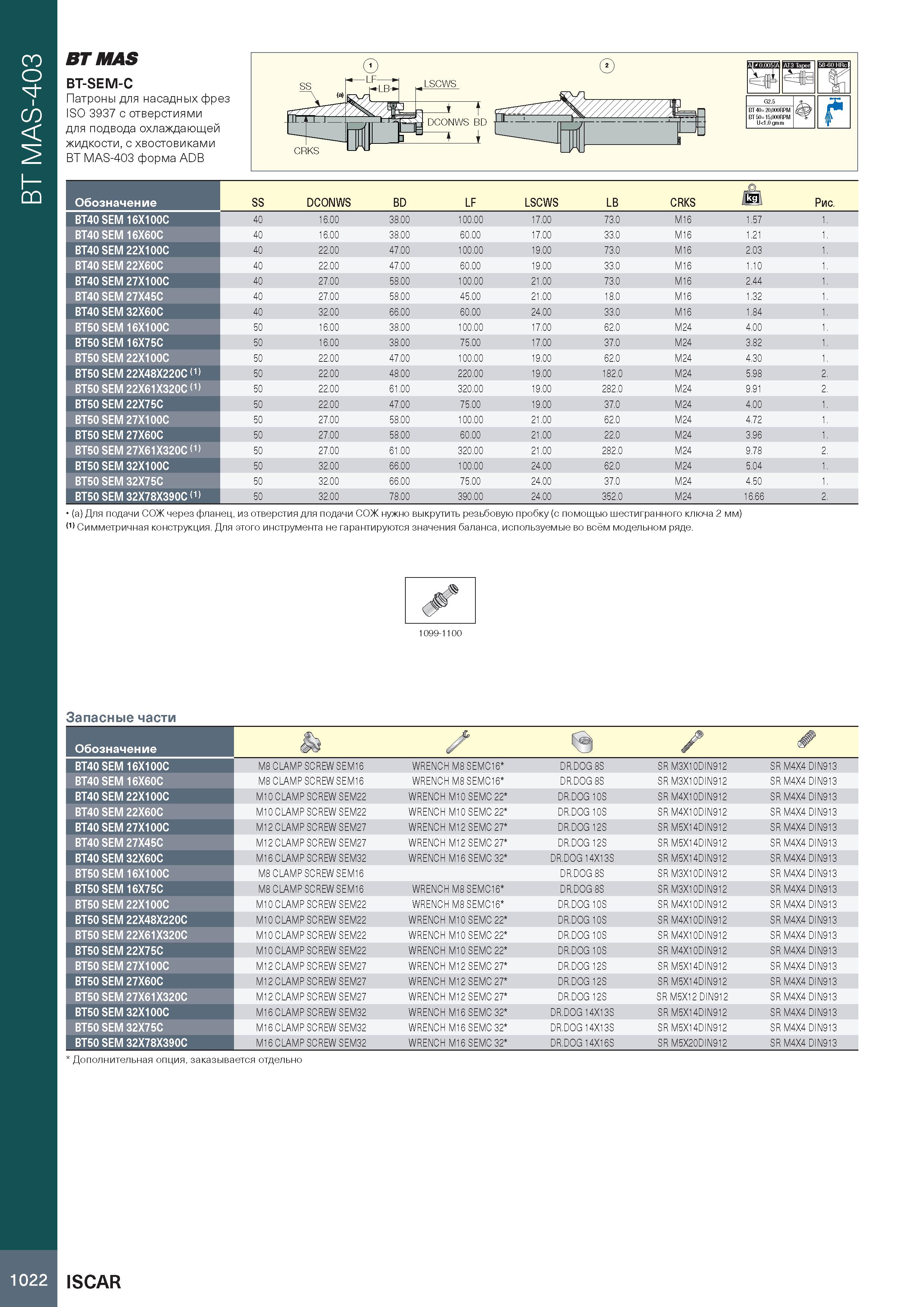

BT MAS-403 ВТ MAS BT-SEM-C Патроны для насадных фрез I SO 3937 с отверстиями для подвода охлаждающей жидкости, с хвостовиками BT MAS-403 форма ADB BT 40= 20,000RPM t BT 50=15,000RPM (a) Для подачи СОЖ через фланец, из отверстия для подачи СОЖ нужно выкрутить резьбовую пробку (с помощью шестигранного ключа (1) Симметричная конструкция. Для этого инструмента не гарантируются значения баланса, используемые во всём модельном ряде. 2 мм) Обозначение SS DCONWS BD LF LSCWS LB CRKS Ikgl Рис. BT40 SEM 16X100C 40 16.00 38.00 100.00 17.00 73.0 M16 1.57 1 BT40 SEM 16X60C 40 16.00 38.00 60.00 17.00 33.0 M16 1.21 1 BT40 SEM 22X100C 40 22.00 47.00 100.00 19.00 73.0 M16 2.03 1 BT40 SEM 22X60C 40 22.00 47.00 60.00 19.00 33.0 M16 1.10 1 BT40 SEM 27X100C 40 27.00 58.00 100.00 21.00 73.0 M16 2.44 1 BT40 SEM 27X45C 40 27.00 58.00 45.00 21.00 18.0 M16 1.32 1 BT40 SEM 32X60C 40 32.00 66.00 60.00 24.00 33.0 M16 1.84 1 BT50 SEM 16X100C 50 16.00 38.00 100.00 17.00 62.0 M24 4.00 1 BT50 SEM 16X75C 50 16.00 38.00 75.00 17.00 37.0 M24 3.82 1 BT50 SEM 22X100C 50 22.00 47.00 100.00 19.00 62.0 M24 4.30 1 BT50 SEM 22X48X220C (1) 50 22.00 48.00 220.00 19.00 182.0 M24 5.98 BT50 SEM 22X61X320C (1) 50 22.00 61.00 320.00 19.00 282.0 M24 9.91 BT50 SEM 22X75C 50 22.00 47.00 75.00 19.00 37.0 M24 4.00 1 BT50 SEM 27X100C 50 27.00 58.00 100.00 21.00 62.0 M24 4.72 1 BT50 SEM 27X60C 50 27.00 58.00 60.00 21.00 22.0 M24 3.96 1 BT50 SEM 27X61X320C (1) 50 27.00 61.00 320.00 21.00 282.0 M24 9.78 BT50 SEM 32X100C 50 32.00 66.00 100.00 24.00 62.0 M24 5.04 1 BT50 SEM 32X75C 50 32.00 66.00 75.00 24.00 37.0 M24 4.50 1 BT50 SEM 32X78X390C (1) 50 32.00 78.00 390.00 24.00 352.0 M24 16.66 2 Запасные части Обозначение , ‘ rg / BT40 SEM 16X100C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16 DR.DOG 8S SR M3X10DIN912 SR M4X4 DIN913 BT40 SEM 16X60C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16 DR.DOG 8S SR M3X10DIN912 SR M4X4 DIN913 BT40 SEM 22X100C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22 DR.DOG 10S SR M4X10DIN912 SR M4X4 DIN913 BT40 SEM 22X60C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22 DR.DOG 10S SR M4X10DIN912 SR M4X4 DIN913 BT40 SEM 27X100C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27 DR.DOG 12S SR M5X14DIN912 SR M4X4 DIN913 BT40 SEM 27X45C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27 DR.DOG 12S SR M5X14DIN912 SR M4X4 DIN913 BT40 SEM 32X60C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32 DR.DOG 14X13S SR M5X14DIN912 SR M4X4 DIN913 BT50 SEM 16X100C M8 CLAMP SCREW SEM16 DR.DOG 8S SR M3X10DIN912 SR M4X4 DIN913 BT50 SEM 16X75C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16 DR.DOG 8S SR M3X10DIN912 SR M4X4 DIN913 BT50 SEM 22X100C M10 CLAMP SCREW SEM22 WRENCH M8 SEMC16 DR.DOG 10S SR M4X10DIN912 SR M4X4 DIN913 BT50 SEM 22X48X220C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22 DR.DOG 10S SR M4X10DIN912 SR M4X4 DIN913 BT50 SEM 22X61X320C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22 DR.DOG 10S SR M4X10DIN912 SR M4X4 DIN913 BT50 SEM 22X75C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22 DR.DOG 10S SR M4X10DIN912 SR M4X4 DIN913 BT50 SEM 27X100C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27 DR.DOG 12S SR M5X14DIN912 SR M4X4 DIN913 BT50 SEM 27X60C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27 DR.DOG 12S SR M5X14DIN912 SR M4X4 DIN913 BT50 SEM 27X61X320C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27 DR.DOG 12S SR M5X12 DIN912 SR M4X4 DIN913 BT50 SEM 32X100C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32 DR.DOG 14X13S SR M5X14DIN912 SR M4X4 DIN913 BT50 SEM 32X75C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32 DR.DOG 14X13S SR M5X14DIN912 SR M4X4 DIN913 BT50 SEM 32X78X390C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32 DR.DOG 14X16S SR M5X20DIN912 SR M4X4 DIN913 Дополнительная опция, заказывается отдельно 1022 ISCAR
