813 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.809

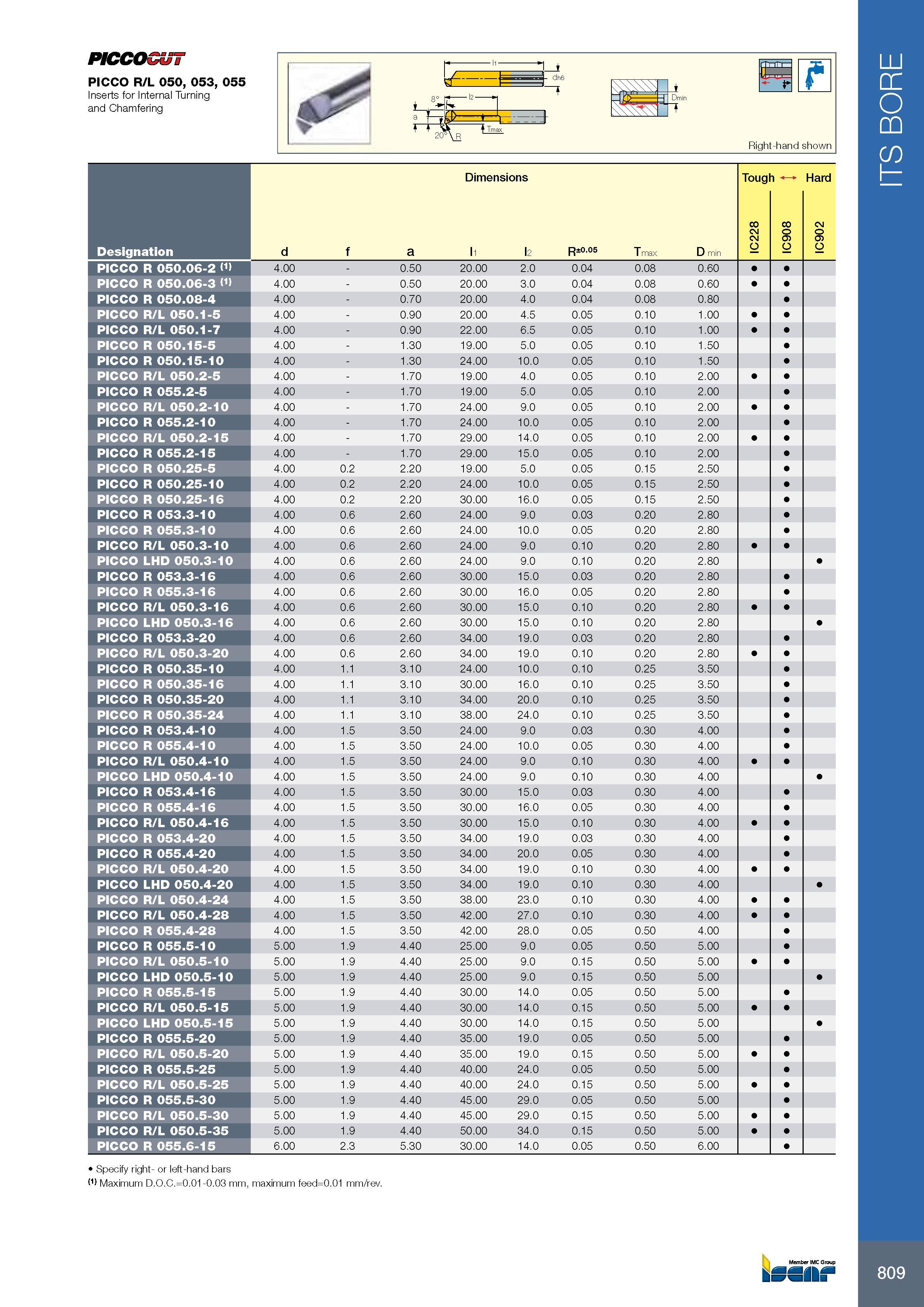

Каталог ISCAR 2017 Ротационный инструмент Стр. 809 0813 ENG Lab2u 809 PICCOCUT PICCO R/L 050, 053, 055 Inserts for Internal Turning and Chamfering Размеры в мм Dimensions Tough Hard Обозначение Designation d f a l1 l2 R±005 T max D min IC228 IC908 IC902 PICCO R 050.06-2 <1) 4.00 - 0.50 20.00 2.0 0.04 0.08 0.60 PICCO R 050.06-3 <1) 4.00 - 0.50 20.00 3.0 0.04 0.08 0.60 PICCO R 050.08-4 4.00 - 0.70 20.00 4.0 0.04 0.08 0.80 PICCO R/L 050.1-5 4.00 - 0.90 20.00 4.5 0.05 0.10 1.00 PICCO R/L 050.1-7 4.00 - 0.90 22.00 6.5 0.05 0.10 1.00 PICCO R 050.15-5 4.00 - 1.30 19.00 5.0 0.05 0.10 1.50 PICCO R 050.15-10 4.00 - 1.30 24.00 10.0 0.05 0.10 1.50 PICCO R/L 050.2-5 4.00 - 1.70 19.00 4.0 0.05 0.10 2.00 PICCO R 055.2-5 4.00 - 1.70 19.00 5.0 0.05 0.10 2.00 PICCO R/L 050.2-10 4.00 - 1.70 24.00 9.0 0.05 0.10 2.00 PICCO R 055.2-10 4.00 - 1.70 24.00 10.0 0.05 0.10 2.00 PICCO R/L 050.2-15 4.00 - 1.70 29.00 14.0 0.05 0.10 2.00 PICCO R 055.2-15 4.00 - 1.70 29.00 15.0 0.05 0.10 2.00 PICCO R 050.25-5 4.00 0.2 2.20 19.00 5.0 0.05 0.15 2.50 PICCO R 050.25-10 4.00 0.2 2.20 24.00 10.0 0.05 0.15 2.50 PICCO R 050.25-16 4.00 0.2 2.20 30.00 16.0 0.05 0.15 2.50 PICCO R 053.3-10 4.00 0.6 2.60 24.00 9.0 0.03 0.20 2.80 PICCO R 055.3-10 4.00 0.6 2.60 24.00 10.0 0.05 0.20 2.80 PICCO R/L 050.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 PICCO LHD 050.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 PICCO R 053.3-16 4.00 0.6 2.60 30.00 15.0 0.03 0.20 2.80 PICCO R 055.3-16 4.00 0.6 2.60 30.00 16.0 0.05 0.20 2.80 PICCO R/L 050.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 PICCO LHD 050.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 PICCO R 053.3-20 4.00 0.6 2.60 34.00 19.0 0.03 0.20 2.80 PICCO R/L 050.3-20 4.00 0.6 2.60 34.00 19.0 0.10 0.20 2.80 PICCO R 050.35-10 4.00 1.1 3.10 24.00 10.0 0.10 0.25 3.50 PICCO R 050.35-16 4.00 1.1 3.10 30.00 16.0 0.10 0.25 3.50 PICCO R 050.35-20 4.00 1.1 3.10 34.00 20.0 0.10 0.25 3.50 PICCO R 050.35-24 4.00 1.1 3.10 38.00 24.0 0.10 0.25 3.50 PICCO R 053.4-10 4.00 1.5 3.50 24.00 9.0 0.03 0.30 4.00 PICCO R 055.4-10 4.00 1.5 3.50 24.00 10.0 0.05 0.30 4.00 PICCO R/L 050.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 PICCO LHD 050.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 PICCO R 053.4-16 4.00 1.5 3.50 30.00 15.0 0.03 0.30 4.00 PICCO R 055.4-16 4.00 1.5 3.50 30.00 16.0 0.05 0.30 4.00 PICCO R/L 050.4-16 4.00 1.5 3.50 30.00 15.0 0.10 0.30 4.00 PICCO R 053.4-20 4.00 1.5 3.50 34.00 19.0 0.03 0.30 4.00 PICCO R 055.4-20 4.00 1.5 3.50 34.00 20.0 0.05 0.30 4.00 PICCO R/L 050.4-20 4.00 1.5 3.50 34.00 19.0 0.10 0.30 4.00 PICCO LHD 050.4-20 4.00 1.5 3.50 34.00 19.0 0.10 0.30 4.00 PICCO R/L 050.4-24 4.00 1.5 3.50 38.00 23.0 0.10 0.30 4.00 PICCO R/L 050.4-28 4.00 1.5 3.50 42.00 27.0 0.10 0.30 4.00 PICCO R 055.4-28 4.00 1.5 3.50 42.00 28.0 0.05 0.50 4.00 PICCO R 055.5-10 5.00 1.9 4.40 25.00 9.0 0.05 0.50 5.00 PICCO R/L 050.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 PICCO LHD 050.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 PICCO R 055.5-15 5.00 1.9 4.40 30.00 14.0 0.05 0.50 5.00 PICCO R/L 050.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 PICCO LHD 050.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 PICCO R 055.5-20 5.00 1.9 4.40 35.00 19.0 0.05 0.50 5.00 PICCO R/L 050.5-20 5.00 1.9 4.40 35.00 19.0 0.15 0.50 5.00 PICCO R 055.5-25 5.00 1.9 4.40 40.00 24.0 0.05 0.50 5.00 PICCO R/L 050.5-25 5.00 1.9 4.40 40.00 24.0 0.15 0.50 5.00 PICCO R 055.5-30 5.00 1.9 4.40 45.00 29.0 0.05 0.50 5.00 PICCO R/L 050.5-30 5.00 1.9 4.40 45.00 29.0 0.15 0.50 5.00 PICCO R/L 050.5-35 5.00 1.9 4.40 50.00 34.0 0.15 0.50 5.00 PICCO R 055.6-15 6.00 2.3 5.30 30.00 14.0 0.05 0.50 6.00 Specify right- or left-hand bars Maximum D.O.C.=0.01-0.03 mm, maximum feed=0.01 mm/rev. ITS BORE
