459 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.455

Каталог ISCAR 2017 Ротационный инструмент Стр. 455 0459 ENG Lab2u

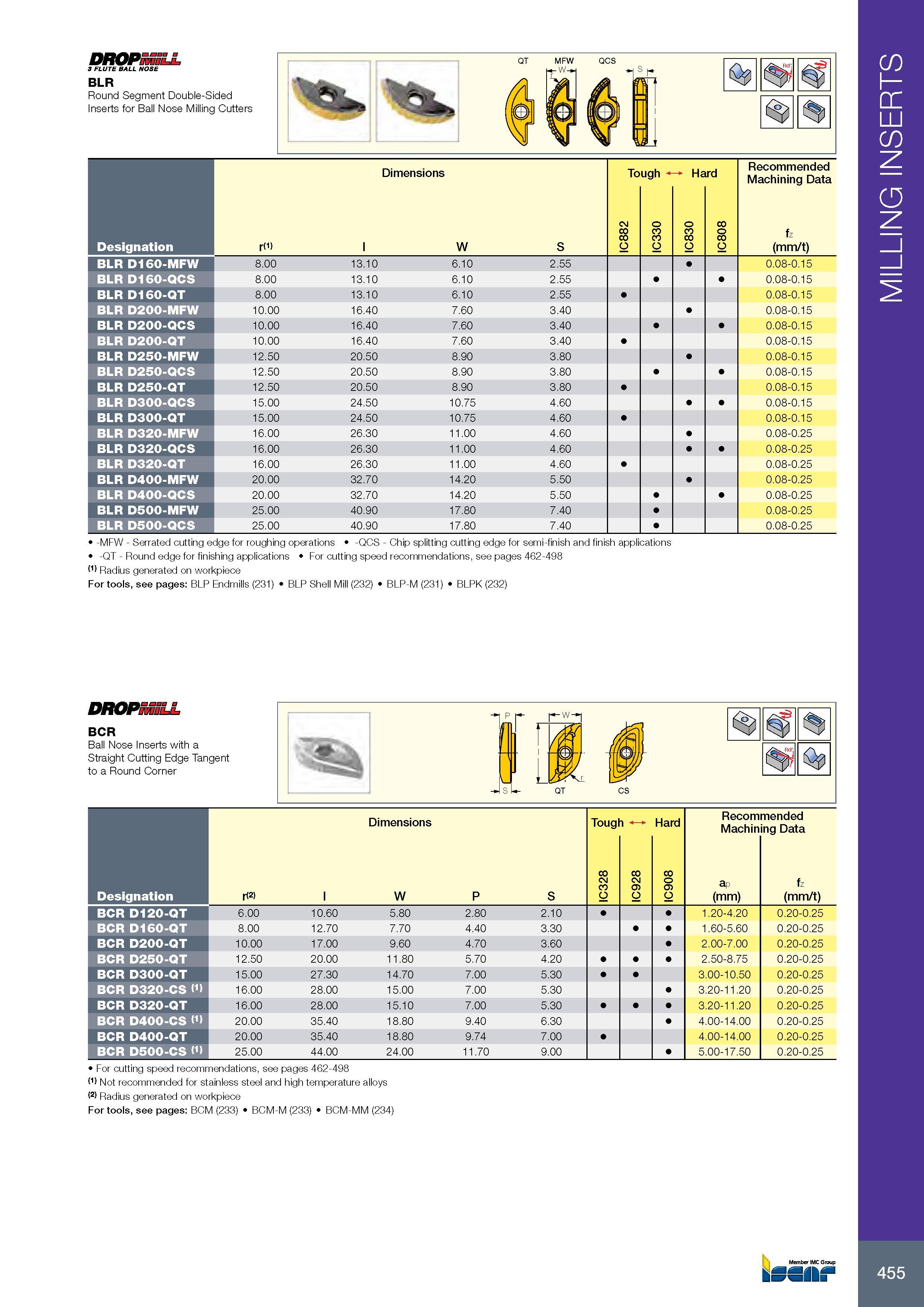

MILLING INSERTS DROP 3 FLUTE BALL NOSE BLR Round Segment Double-Sided Inserts for Ball Nose Milling Cutters Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation r(i) l W S IC882 IC330 IC830 IC808 BLR D160-MFW 8.00 13.10 6.10 2.55 0.08-0.15 BLR D160-QCS 8.00 13.10 6.10 2.55 0.08-0.15 BLR D160-QT 8.00 13.10 6.10 2.55 0.08-0.15 BLR D200-MFW 10.00 16.40 7.60 3.40 0.08-0.15 BLR D200-QCS 10.00 16.40 7.60 3.40 0.08-0.15 BLR D200-QT 10.00 16.40 7.60 3.40 0.08-0.15 BLR D250-MFW 12.50 20.50 8.90 3.80 0.08-0.15 BLR D250-QCS 12.50 20.50 8.90 3.80 0.08-0.15 BLR D250-QT 12.50 20.50 8.90 3.80 0.08-0.15 BLR D300-QCS 15.00 24.50 10.75 4.60 0.08-0.15 BLR D300-QT 15.00 24.50 10.75 4.60 0.08-0.15 BLR D320-MFW 16.00 26.30 11.00 4.60 0.08-0.25 BLR D320-QCS 16.00 26.30 11.00 4.60 0.08-0.25 BLR D320-QT 16.00 26.30 11.00 4.60 0.08-0.25 BLR D400-MFW 20.00 32.70 14.20 5.50 0.08-0.25 BLR D400-QCS 20.00 32.70 14.20 5.50 0.08-0.25 BLR D500-MFW 25.00 40.90 17.80 7.40 0.08-0.25 BLR D500-QCS 25.00 40.90 17.80 7.40 0.08-0.25 -MFW - Serrated cutting edge for roughing operations -QCS - Chip splitting cutting edge for semi-finish and finish applications -QT - Round edge for finishing applications Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Radius generated on workpiece For tools, see pages: BLP Endmills (231) BLP Shell Mill (232) BLP-M (231) BLPK (232) DROPnSiLL BCR Ball Nose Inserts with a Straight Cutting Edge Tangent to a Round Corner Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation r(2) l W P S IC328 IC928 IC908 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) BCR D120-QT 6.00 10.60 5.80 2.80 2.10 1.20-4.20 0.20-0.25 BCR D160-QT 8.00 12.70 7.70 4.40 3.30 1.60-5.60 0.20-0.25 BCR D200-QT 10.00 17.00 9.60 4.70 3.60 2.00-7.00 0.20-0.25 BCR D250-QT 12.50 20.00 11.80 5.70 4.20 2.50-8.75 0.20-0.25 BCR D300-QT 15.00 27.30 14.70 7.00 5.30 3.00-10.50 0.20-0.25 BCR D320-CS <1> 16.00 28.00 15.00 7.00 5.30 3.20-11.20 0.20-0.25 BCR D320-QT 16.00 28.00 15.10 7.00 5.30 3.20-11.20 0.20-0.25 BCR D400-CS <1> 20.00 35.40 18.80 9.40 6.30 4.00-14.00 0.20-0.25 BCR D400-QT 20.00 35.40 18.80 9.74 7.00 4.00-14.00 0.20-0.25 BCR D500-CS I1 25.00 44.00 24.00 11.70 9.00 5.00-17.50 0.20-0.25 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Not recommended for stainless steel and high temperature alloys (2) Radius generated on workpiece For tools, see pages: BCM (233) BCM-M (233) BCM-MM (234) Member IMC Group kSSII t 455 MILLING INSERTS
