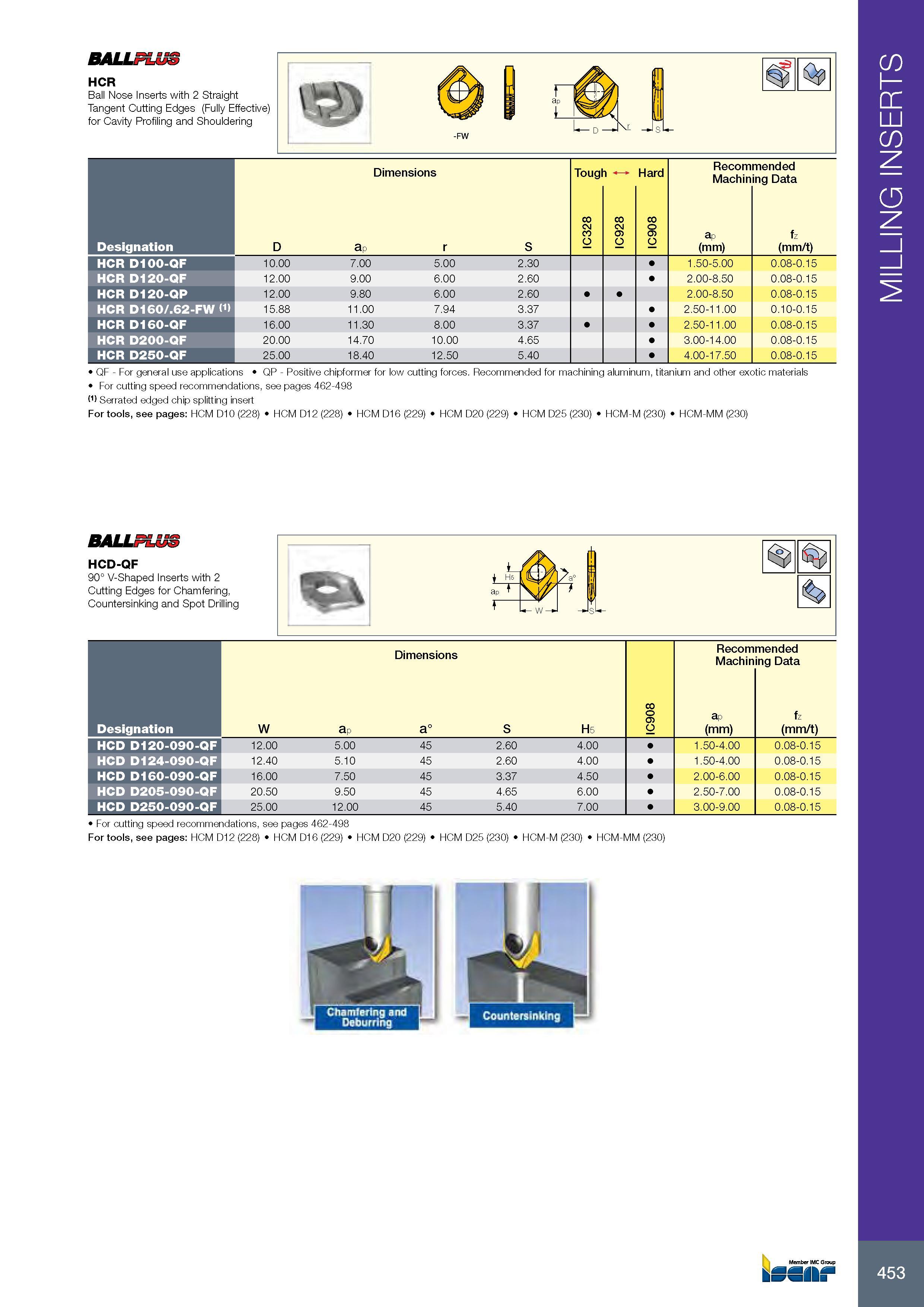

MILLING INSERTS BALLFLUS HCR Ball Nose Inserts with 2 Straight Tangent Cutting Edges (Fully Effective) for Cavity Profiling and Shouldering Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D ap r S IC328 IC928 IC908 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) HCR D100-QF 10.00 7.00 5.00 2.30 1.50-5.00 0.08-0.15 HCR D120-QF 12.00 9.00 6.00 2.60 2.00-8.50 0.08-0.15 HCR D120-QP 12.00 9.80 6.00 2.60 2.00-8.50 0.08-0.15 HCR D160/.62-FW <1) 15.88 11.00 7.94 3.37 2.50-11.00 0.10-0.15 HCR D160-QF 16.00 11.30 8.00 3.37 2.50-11.00 0.08-0.15 HCR D200-QF 20.00 14.70 10.00 4.65 3.00-14.00 0.08-0.15 HCR D250-QF 25.00 18.40 12.50 5.40 4.00-17.50 0.08-0.15 QF - For general use applications QP - Positive chipformer for low cutting forces. Recommended for machining aluminum, titanium and other exotic materials Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 Serrated edged chip splitting insert For tools, see pages: HCM D10 (228) HCM D12 (228) HCM D16 (229) HCM D20 (229) HCM D25 (230) HCM-M (230) HCM-MM (230) BALLFLUS HCD-QF 90° V-Shaped Inserts with 2 Cutting Edges for Chamfering, Countersinking and Spot Drilling Размеры в мм Dimensions IC908 Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W ap a° S H5 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) HCD D120-090-QF 12.00 5.00 45 2.60 4.00 1.50-4.00 0.08-0.15 HCD D124-090-QF 12.40 5.10 45 2.60 4.00 1.50-4.00 0.08-0.15 HCD D160-090-QF 16.00 7.50 45 3.37 4.50 2.00-6.00 0.08-0.15 HCD D205-090-QF 20.50 9.50 45 4.65 6.00 2.50-7.00 0.08-0.15 HCD D250-090-QF 25.00 12.00 45 5.40 7.00 3.00-9.00 0.08-0.15 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: HCM D12 (228) HCM D16 (229) HCM D20 (229) HCM D25 (230) HCM-M (230) HCM-MM (230) Member IMC Group kSSII t S 453 MILLING INSERTS
