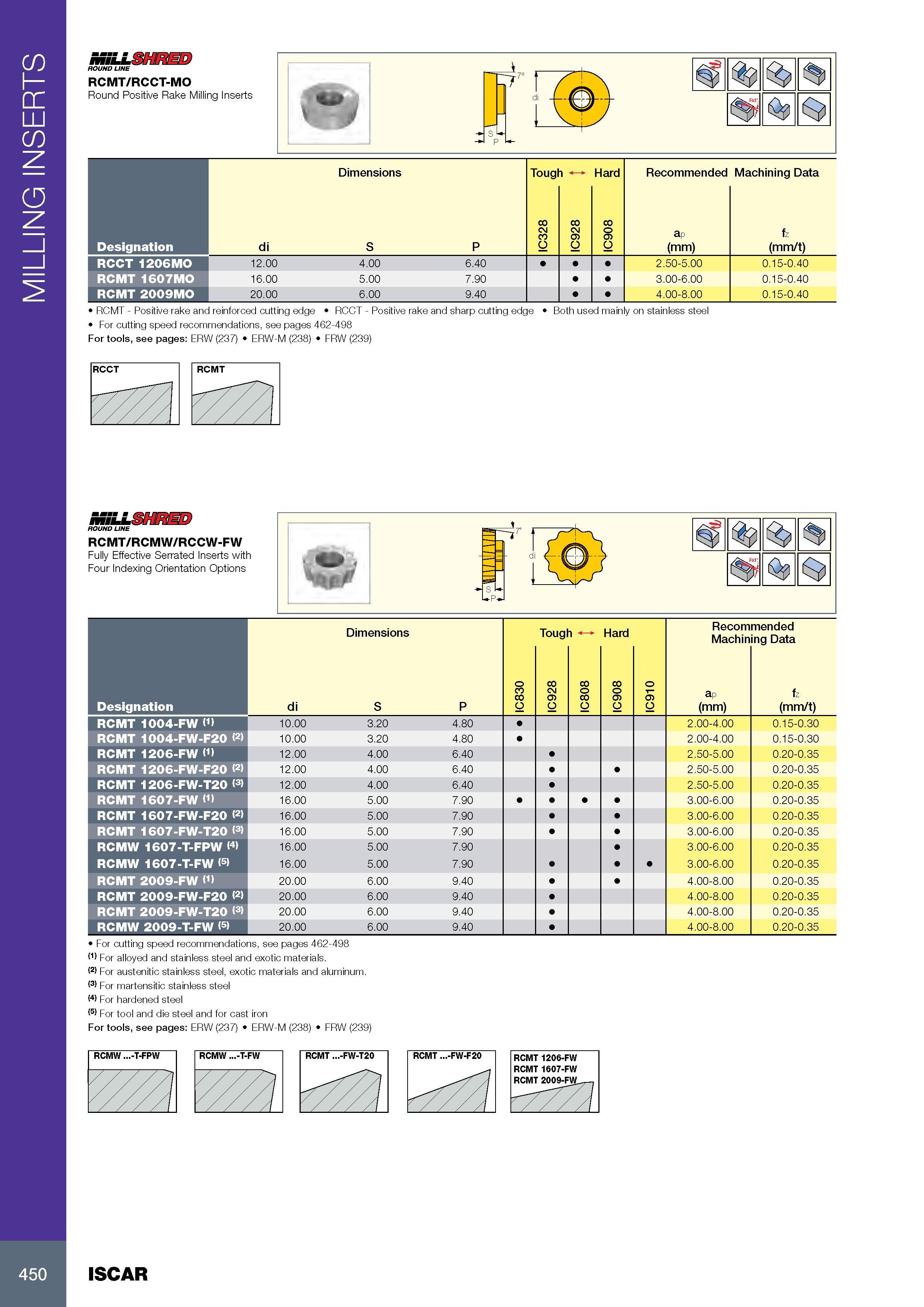

MILLING INSERTS MiLLSHRED ROUND LINE RCMT/RCCT-MO Round Positive Rake Milling Inserts 7'° t di I J I S P Обозначение Designation RCCT 1206MO RCMT 1607MO RCMT 2009MO Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data di S P IC328 IC928 IC908 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 12.00 4.00 6.40 2.50-5.00 0.15-0.40 16.00 5.00 7.90 3.00-6.00 0.15-0.40 20.00 6.00 9.40 4.00-8.00 0.15-0.40 RCMT - Positive rake and reinforced cutting edge RCCT - Positive rake and sharp cutting edge Both used mainly on stainless steel Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: ERW (237) ERW-M (238) FRW (239) MiLLSHRED ROUND LINE RCMT/RCMW/RCCW-FW Fully Effective Serrated Inserts with Four Indexing Orientation Options Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation di S P IC830 IC928 IC808 IC908 IC910 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) RCMT 1004-FW (1) 10.00 3.20 4.80 2.00-4.00 0.15-0.30 RCMT 1004-FW-F20 (2) 10.00 3.20 4.80 2.00-4.00 0.15-0.30 RCMT 1206-FW (1) 12.00 4.00 6.40 2.50-5.00 0.20-0.35 RCMT 1206-FW-F20 (2) 12.00 4.00 6.40 2.50-5.00 0.20-0.35 RCMT 1206-FW-T20 (3) 12.00 4.00 6.40 2.50-5.00 0.20-0.35 RCMT 1607-FW (1) 16.00 5.00 7.90 3.00-6.00 0.20-0.35 RCMT 1607-FW-F20 (2) 16.00 5.00 7.90 3.00-6.00 0.20-0.35 RCMT 1607-FW-T20 (3) 16.00 5.00 7.90 3.00-6.00 0.20-0.35 RCMW 1607-T-FPW (4) 16.00 5.00 7.90 3.00-6.00 0.20-0.35 RCMW 1607-T-FW (5) 16.00 5.00 7.90 3.00-6.00 0.20-0.35 RCMT 2009-FW (1) 20.00 6.00 9.40 4.00-8.00 0.20-0.35 RCMT 2009-FW-F20 (2) 20.00 6.00 9.40 4.00-8.00 0.20-0.35 RCMT 2009-FW-T20 (3) 20.00 6.00 9.40 4.00-8.00 0.20-0.35 RCMW 2009-T-FW (5) 20.00 6.00 9.40 4.00-8.00 0.20-0.35 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For alloyed and stainless steel and exotic materials. For austenitic stainless steel, exotic materials and aluminum. For martensitic stainless steel For hardened steel For tool and die steel and for cast iron For tools, see pages: ERW (237) ERW-M (238) FRW (239) RCMW ...-T-FPW RCMW ...-T-FW RCMT ...-FW-T20 RCMT ...-FW-F20 RCMT 1206-FW RCMT 1607-FW RCMT 2009-FW- 7 ) 450 ISCAR
