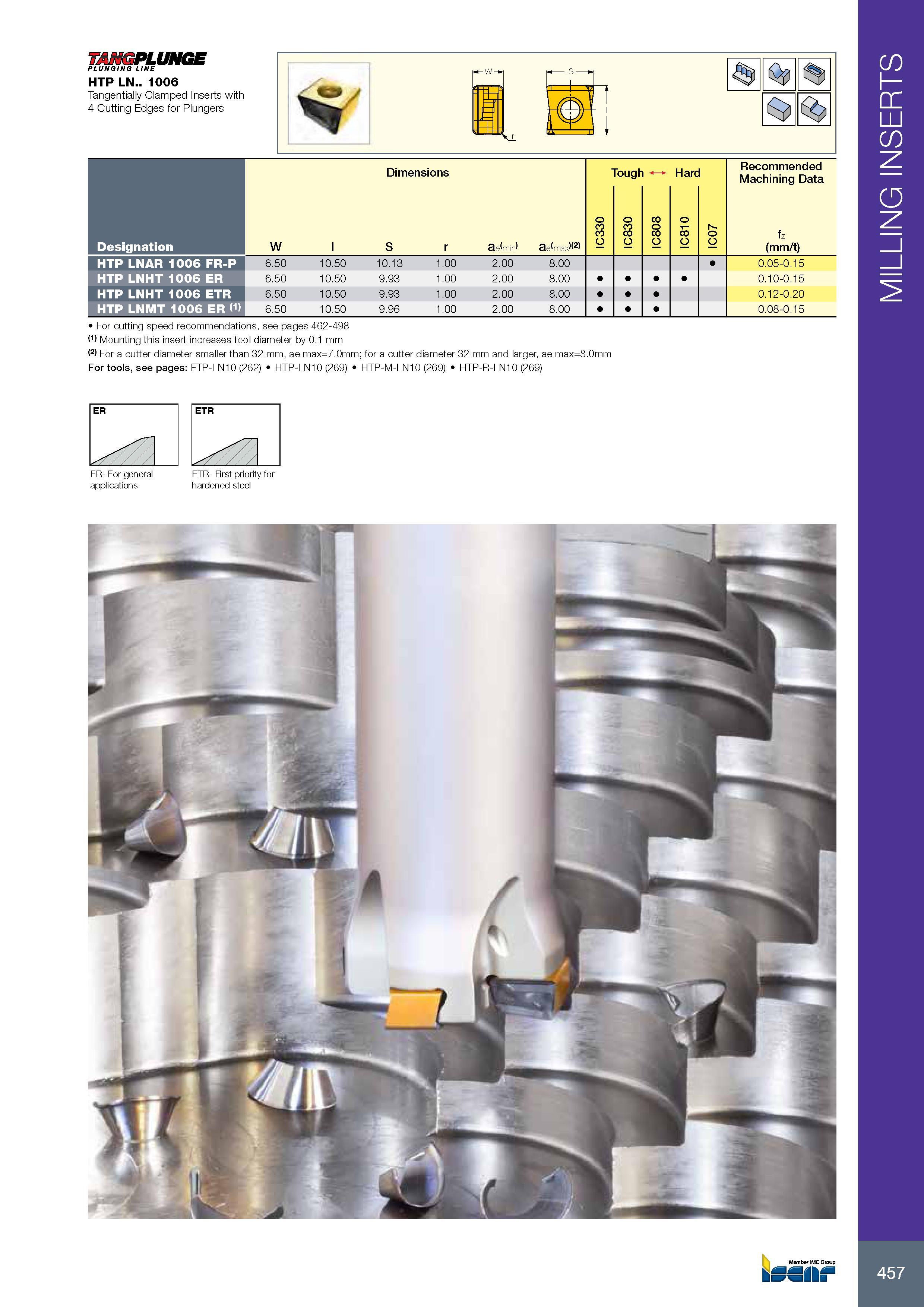

MILLING INSERTS TANGPLUNGE PLUNGING LINE HTP LN.. 1006 Tangentially Clamped Inserts with 4 Cutting Edges for Plungers Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l S r a min ae(max)(2) IC330 IC830 IC808 IC810 IC07 Подача на зуб fz (mm/t) HTP LNAR 1006 FR-P 6.50 10.50 10.13 1.00 2.00 8.00 0.05-0.15 HTP LNHT 1006 ER 6.50 10.50 9.93 1.00 2.00 8.00 0.10-0.15 HTP LNHT 1006 ETR 6.50 10.50 9.93 1.00 2.00 8.00 0.12-0.20 HTP LNMT 1006 ER (1) 6.50 10.50 9.96 1.00 2.00 8.00 0.08-0.15 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Mounting this insert increases tool diameter by 0.1 mm For a cutter diameter smaller than 32 mm, ae max=7.0mm; for a cutter diameter 32 mm and larger, ae max=8.0mm For tools, see pages: FTP-LN10 (262) HTP-LN10 (269) HTP-M-LN10 (269) HTP-R-LN10 (269) MILLING INSERTS
