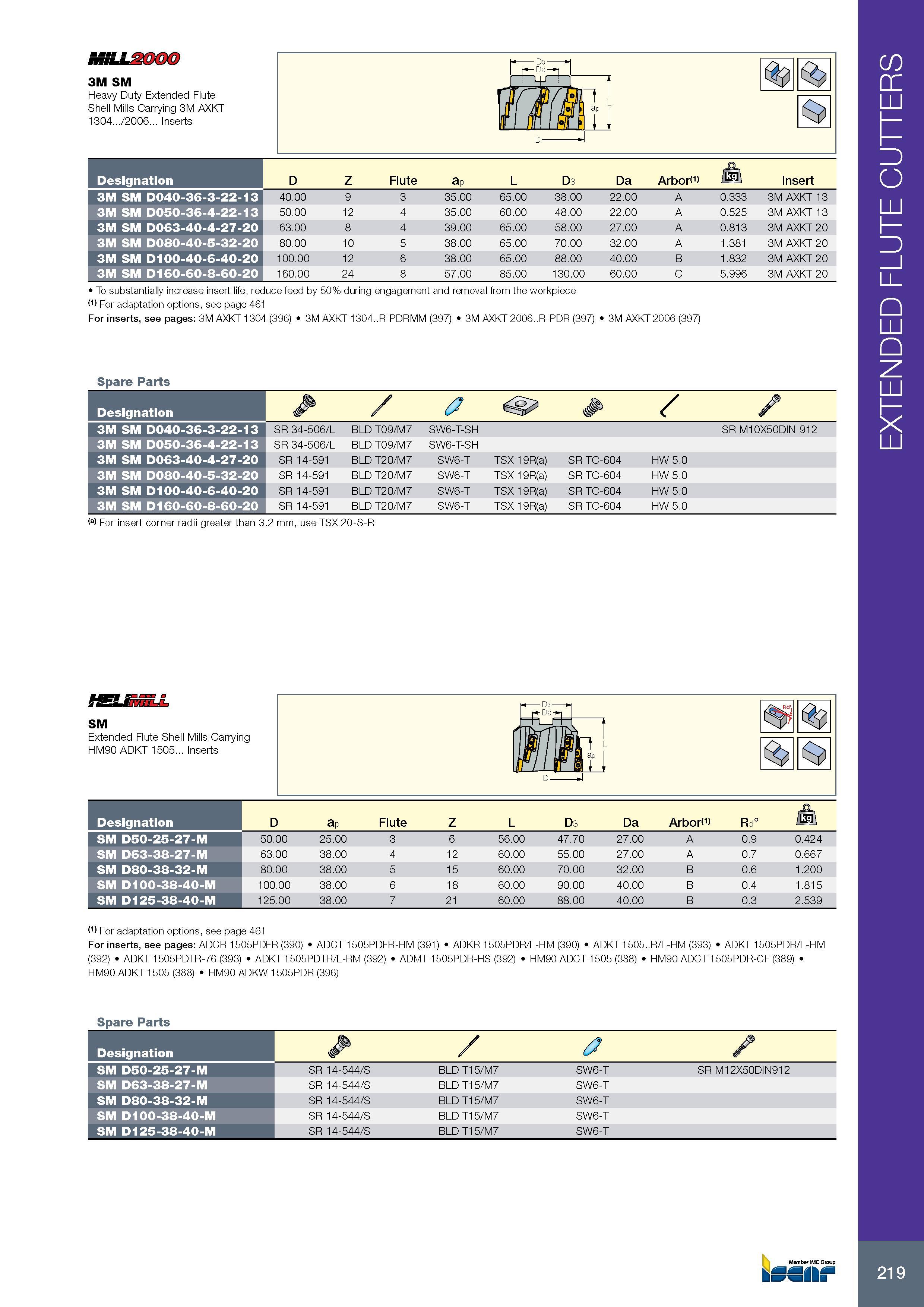

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие SM Heavy Duty Extended Flute Shell Mills Carrying 3M AXKT 1304.../2006... Inserts Обозначение Designation D Z Flute ap L D3 Da Arbors / k i\ Insert 3M SM D040-36-3-22-13 40.00 9 3 35.00 65.00 38.00 22.00 A 0.333 3M AXKT 13 3M SM D050-36-4-22-13 50.00 12 4 35.00 60.00 48.00 22.00 A 0.525 3M AXKT 13 3M SM D063-40-4-27-20 63.00 8 4 39.00 65.00 58.00 27.00 A 0.813 3M AXKT 20 3M SM D080-40-5-32-20 80.00 10 5 38.00 65.00 70.00 32.00 A 1.381 3M AXKT 20 3M SM D100-40-6-40-20 100.00 12 6 38.00 65.00 88.00 40.00 B 1.832 3M AXKT 20 3M SM D160-60-8-60-20 160.00 24 8 57.00 85.00 130.00 60.00 C 5.996 3M AXKT 20 To substantially increase insert life, reduce feed by 50% during engagement and removal from the workpiece (1) For adaptation options, see page 461 For inserts, see pages: 3M AXKT 1304 (396) 3M AXKT 1304..R-PDRMM (397) 3M AXKT 2006..R-PDR (397) 3M AXKT-2006 (397) Spare Parts Обозначение Designation & / 3M SM D040-36-3-22-13 SR 34-506/L BLD T09/M7 SW6-T-SH SR M10X50DIN 912 3M SM D050-36-4-22-13 SR 34-506/L BLD T09/M7 SW6-T-SH 3M SM D063-40-4-27-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R(a) SR TC-604 HW 5.0 3M SM D080-40-5-32-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R(a) SR TC-604 HW 5.0 3M SM D100-40-6-40-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R(a) SR TC-604 HW 5.0 3M SM D160-60-8-60-20 SR 14-591 BLD T20/M7 SW6-T TSX 19R(a) SR TC-604 HW 5.0 For insert corner radii greater than 3.2 mm, use TSX 20-S-R SM Extended Flute Shell Mills Carrying HM90 ADKT 1505... Inserts Обозначение Designation D ap Flute Z L D3 Da Arbors Rd° /kp SM D50-25-27-M 50.00 25.00 3 6 56.00 47.70 27.00 A 0.9 0.424 SM D63-38-27-M 63.00 38.00 4 12 60.00 55.00 27.00 A 0.7 0.667 SM D80-38-32-M 80.00 38.00 5 15 60.00 70.00 32.00 B 0.6 1.200 SM D100-38-40-M 100.00 38.00 6 18 60.00 90.00 40.00 B 0.4 1.815 SM D125-38-40-M 125.00 38.00 7 21 60.00 88.00 40.00 B 0.3 2.539 (1) For adaptation options, see page 461 For inserts, see pages: ADCR 1505PDFR (390) ADCT 1505PDFR-HM (391) ADKR 1505PDR/L-HM (390) ADKT 1505..R/L-HM (393) ADKT 1505PDR/L-HM (392) ADKT 1505PDTR-76 (393) ADKT 1505PDTR/L-RM (392) ADMT 1505PDR-HS (392) HM90 ADCT 1505 (388) HM90 ADCT 1505PDR-CF (389) HM90 ADKT 1505 (388) HM90 ADKW 1505PDR (396) Spare Parts Обозначение Designation / (7 / SM D50-25-27-M SR 14-544/S BLD T15/M7 SW6-T SR M12X50DIN912 SM D63-38-27-M SR 14-544/S BLD T15/M7 SW6-T SM D80-38-32-M SR 14-544/S BLD T15/M7 SW6-T SM D100-38-40-M SR 14-544/S BLD T15/M7 SW6-T SM D125-38-40-M SR 14-544/S BLD T15/M7 SW6-T 219 EXTENDED FLUTE CUTTERS
