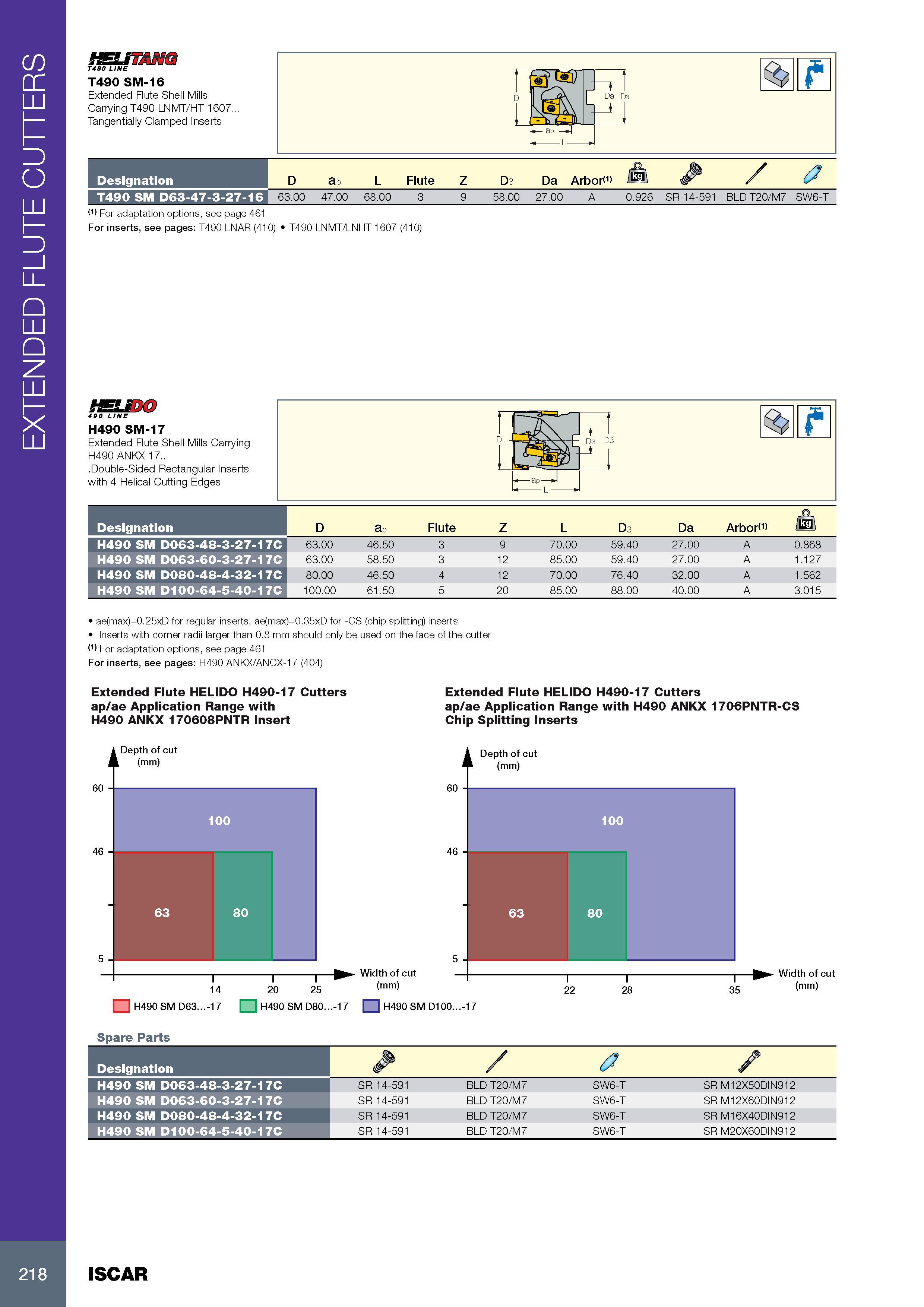

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTENDED FLUTE CUTTERS T4B0 LINE T490 SM-16 Extended Flute Shell Mills Carrying T490 LNMT/HT 1607.. Tangentially Clamped Inserts Обозначение Designation D ap L Flute Z D3 Da Arbor<1) / a T490 SM D63-47-3-27-16 63.00 47.00 68.00 3 9 58.00 27.00 A 0.926 SR 14-591 BLD T20/M7 SW6-T (1) For adaptation options, see page 461 For inserts, see pages: T490 LNAR (410) T490 LNMT/LNHT 1607 (410) 400 LINE H490 SM-17 Extended Flute Shell Mills Carrying H490 ANKX 17.. .Double-Sided Rectangular Inserts with 4 Helical Cutting Edges Обозначение Designation D ap Flute Z L D3 Da Arbor<1> /ra H490 SM D063-48-3-27-17C 63.00 46.50 3 9 70.00 59.40 27.00 A 0.868 H490 SM D063-60-3-27-17C 63.00 58.50 3 12 85.00 59.40 27.00 A 1.127 H490 SM D080-48-4-32-17C 80.00 46.50 4 12 70.00 76.40 32.00 A 1.562 H490 SM D100-64-5-40-17C 100.00 61.50 5 20 85.00 88.00 40.00 A 3.015 ae(max)=0.25xD for regular inserts, ae(max)=0.35xD for -CS (chip splitting) inserts Inserts with corner radii larger than 0.8 mm should only be used on the face of the cutter (1) For adaptation options, see page 461 For inserts, see pages: H490 ANKX/ANCX-17 (404) Extended Flute HELIDO H490-17 Cutters ap/ae Application Range with H490 ANKX 170608PNTR Insert Extended Flute HELIDO H490-17 Cutters ap/ae Application Range with H490 ANKX 1706PNTR-CS Chip Splitting Inserts 60 t Depth of cut (mm) 46 H 5 -I 100 63 80 60 t Depth of cut (mm) 46 H 5 -I 100 63 80 14 Width of cut (mm) H490 SM D63...-17 Spare Parts 20 25 H490 SM D80...-17 H490 SM D100...-17 22 28 I Width of cut 35 (mm) Обозначение Designation & H490 SM D063-48-3-27-17C SR 14-591 BLD T20/M7 SW6-T SR M12X50DIN912 H490 SM D063-60-3-27-17C SR 14-591 BLD T20/M7 SW6-T SR M12X60DIN912 H490 SM D080-48-4-32-17C SR 14-591 BLD T20/M7 SW6-T SR M16X40DIN912 H490 SM D100-64-5-40-17C SR 14-591 BLD T20/M7 SW6-T SR M20X60DIN912 218 ISCAR
