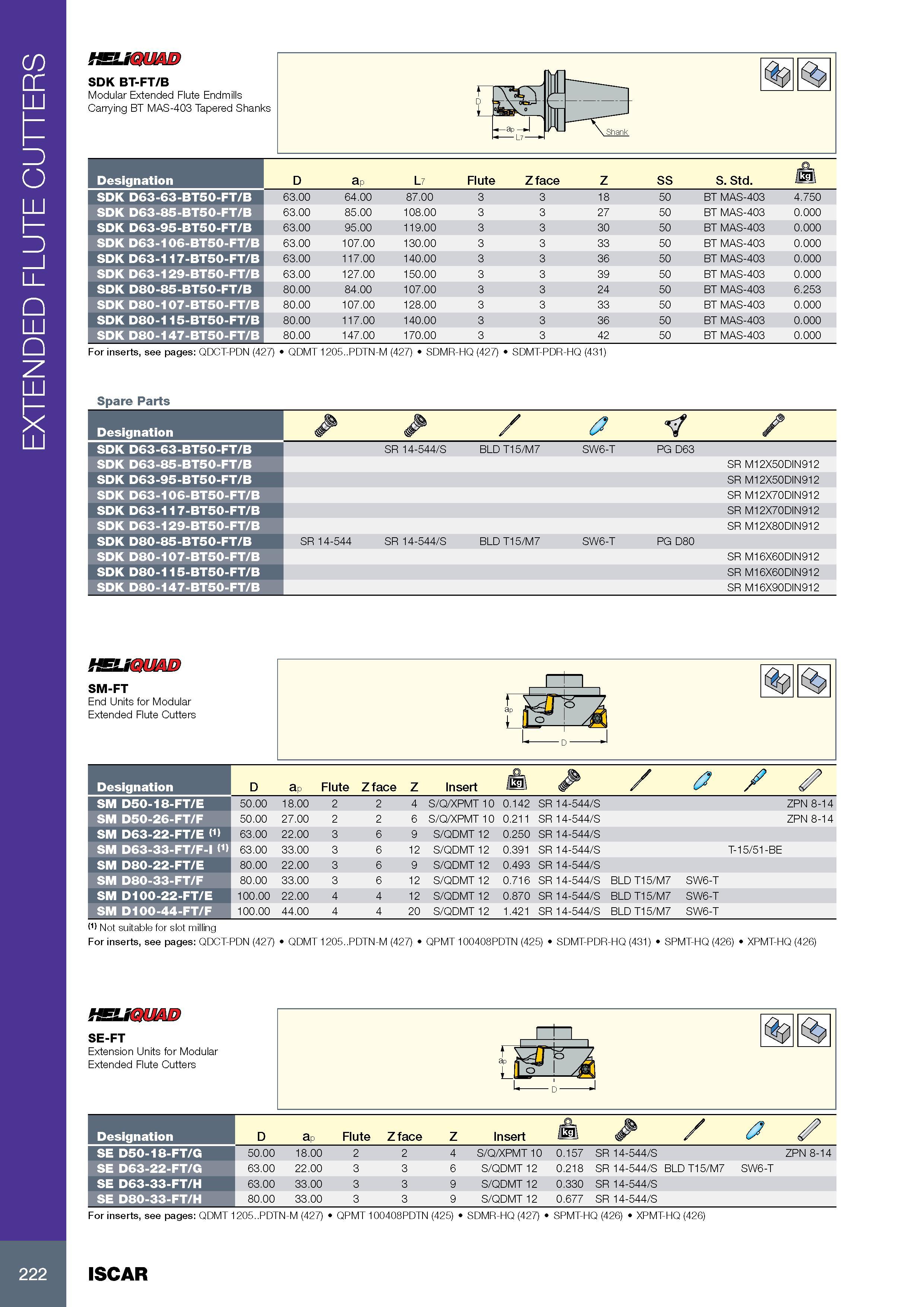

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTE

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTENDED FLUTE CUTTERS HELIQUAD SDK BT-FT/B Modular Extended Flute Endmills Carrying BT MAS-403 Tapered Shanks Обозначение Designation D ap L7 Flute Z face Z SS S. Std. SDK D63-63-BT50-FT/B 63.00 64.00 87.00 3 3 18 50 BT MAS-403 4.750 SDK D63-85-BT50-FT/B 63.00 85.00 108.00 3 3 27 50 BT MAS-403 0.000 SDK D63-95-BT50-FT/B 63.00 95.00 119.00 3 3 30 50 BT MAS-403 0.000 SDK D63-106-BT50-FT/B 63.00 107.00 130.00 3 3 33 50 BT MAS-403 0.000 SDK D63-117-BT50-FT/B 63.00 117.00 140.00 3 3 36 50 BT MAS-403 0.000 SDK D63-129-BT50-FT/B 63.00 127.00 150.00 3 3 39 50 BT MAS-403 0.000 SDK D80-85-BT50-FT/B 80.00 84.00 107.00 3 3 24 50 BT MAS-403 6.253 SDK D80-107-BT50-FT/B 80.00 107.00 128.00 3 3 33 50 BT MAS-403 0.000 SDK D80-115-BT50-FT/B 80.00 117.00 140.00 3 3 36 50 BT MAS-403 0.000 SDK D80-147-BT50-FT/B 80.00 147.00 170.00 3 3 42 50 BT MAS-403 0.000 For inserts, see pages: QDCT-PDN (427) QDMT 1205..PDTN-M (427) SDMR-HQ (427) SDMT-PDR-HQ (431) Spare Parts Обозначение Designation & & / a 3 / SDK D63-63-BT50-FT/B SR 14-544/S BLD T15/M7 SW6-T PG D63 SDK D63-85-BT50-FT/B SR M12X50DIN912 SDK D63-95-BT50-FT/B SR M12X50DIN912 SDK D63-106-BT50-FT/B SR M12X70DIN912 SDK D63-117-BT50-FT/B SR M12X70DIN912 SDK D63-129-BT50-FT/B SR M12X80DIN912 SDK D80-85-BT50-FT/B SR 14-544 SR 14-544/S BLD T15/M7 SW6-T PG D80 SDK D80-107-BT50-FT/B SR M16X60DIN912 SDK D80-115-BT50-FT/B SR M16X60DIN912 SDK D80-147-BT50-FT/B SR M16X90DIN912 HELIQUAD SM-FT End Units for Modular Extended Flute Cutters Обозначение Designation SM D50-18-FT/E SM D50-26-FT/F SM D63-22-FT/E (1) SM D63-33-FT/F-I (1) SM D80-22-FT/E SM D80-33-FT/F SM D100-22-FT/E SM D100-44-FT/F 50.00 50.00 63.00 63.00 80.00 80.00 18.00 27.00 22.00 33.00 22.00 33.00 100.00 22.00 100.00 44.00 4 6 9 12 9 12 12 20 S/Q/XPMT 10 S/Q/XPMT 10 S/QDMT 12 S/QDMT 12 S/QDMT 12 S/QDMT 12 S/QDMT 12 S/QDMT 12 0.142 SR 14-544/S 0.211 SR 14-544/S 0.250 SR 14-544/S 0.391 SR 14-544/S 0.493 SR 14-544/S 0.716 SR 14-544/S 0.870 SR 14-544/S 1.421 SR 14-544/S ZPN 8-14 ZPN 8-14 T-15/51-BE BLD T15/M7 BLD T15/M7 BLD T15/M7 SW6-T SW6-T SW6-T (1) Not suitable for slot milling For inserts, see pages: QDCT-PDN (427) QDMT 1205..PDTN-M (427) QPMT 100408PDTN (425) SDMT-PDR-HQ (431) SPMT-HQ (426) XPMT-HQ (426) HELIQUAD SE-FT Extension Units for Modular Extended Flute Cutters Обозначение Designation SE D50-18-FT/G SE D63-22-FT/G SE D63-33-FT/H SE D80-33-FT/H SW6-T 63.00 22.00 3 3 6 S/QDMT 12 0.218 SR 14-544/S BLD T15/M7 63.00 33.00 3 3 9 S/QDMT 12 0.330 SR 14-544/S 80.00 33.00 3 3 9 S/QDMT 12 0.677 SR 14-544/S For inserts, see pages: QDMT 1205..PDTN-M (427) QPMT 100408PDTN (425) SDMR-HQ (427) SPMT-HQ (426) XPMT-HQ (426) 222 ISCAR
