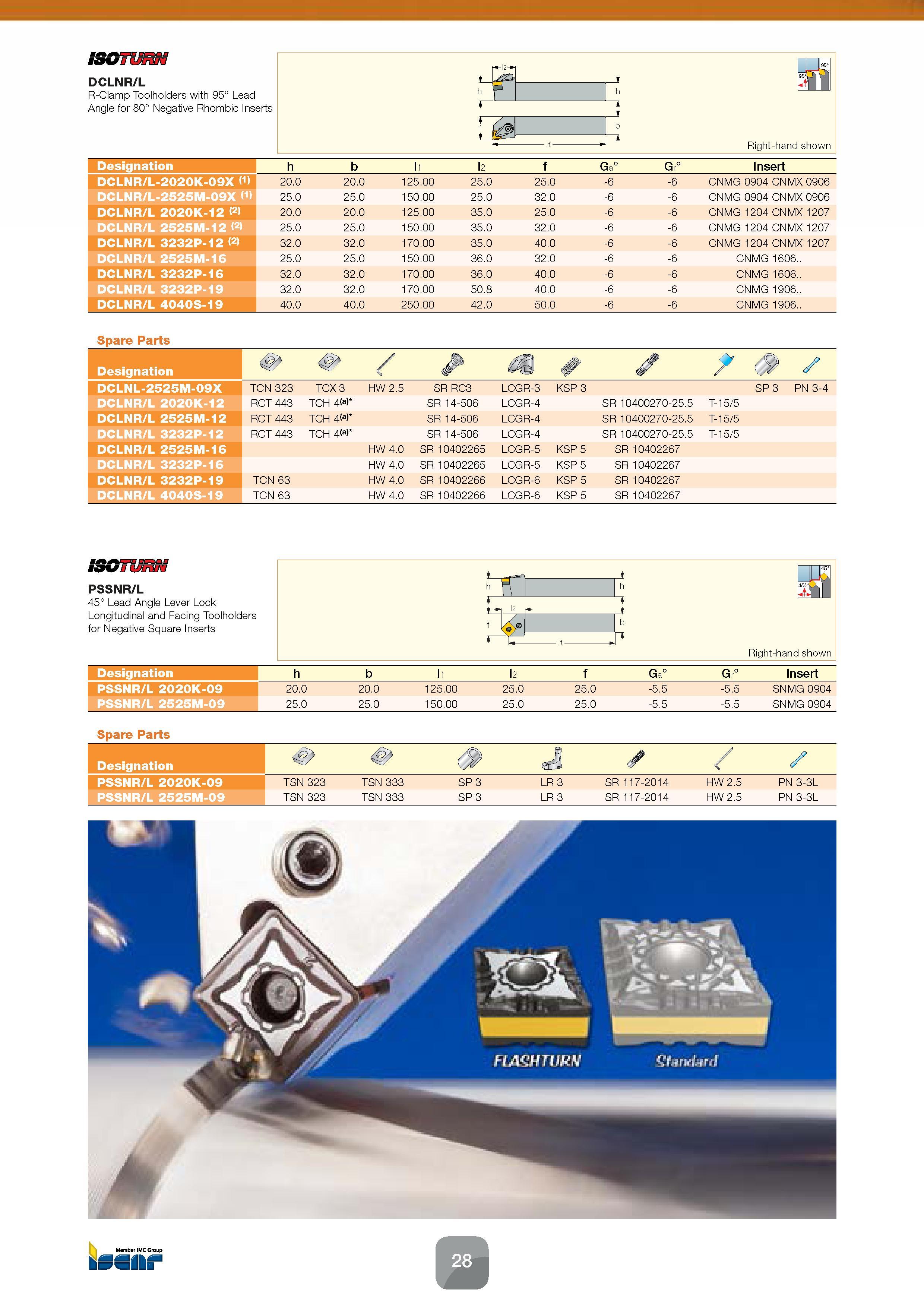

Общий вид, обозначения и основные размеры токарных сборных резцов Iscar ISOTURN DCLNR/L правого и левого исполнений для продольного точения и под30 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.28 |
|||||
Общий вид, обозначения и основные размеры токарных сборных резцов Iscar ISOTURN DCLNR/L правого и левого исполнений для продольного точения и под Общий вид, обозначения и основные размеры токарных сборных резцов Iscar ISOTURN DCLNR/L правого и левого исполнений для продольного точения и подрезки торца заготовки R-Clamp Toolholders with 95° Lead Angle for 80° Negative Rhombic Inserts Designation h b l1 l2 f Ga° Gr° Insert DCLNR/L-2020K-09X (1) 20.0 20.0 125.00 25.0 25.0 -6 -6 CNMG 0904 CNMX 0906 DCLNR/L-2525M-09X (1) 25.0 25.0 150.00 25.0 32.0 -6 -6 CNMG 0904 CNMX 0906 DCLNR/L 2020K-12 (2) 20.0 20.0 125.00 35.0 25.0 -6 -6 CNMG 1204 CNMX 1207 DCLNR/L 2525M-12 (2) 25.0 25.0 150.00 35.0 32.0 -6 -6 CNMG 1204 CNMX 1207 DCLNR/L 3232P-12 (2) 32.0 32.0 170.00 35.0 40.0 -6 -6 CNMG 1204 CNMX 1207 DCLNR/L 2525M-16 25.0 25.0 150.00 36.0 32.0 -6 -6 CNMG 1606.. DCLNR/L 3232P-16 32.0 32.0 170.00 36.0 40.0 -6 -6 CNMG 1606.. DCLNR/L 3232P-19 32.0 32.0 170.00 50.8 40.0 -6 -6 CNMG 1906.. DCLNR/L 4040S-19 40.0 40.0 250.00 42.0 50.0 -6 -6 CNMG 1906.. Spare Parts Designation DCLNL-2525M-09X DCLNR/L 2020K-12 DCLNR/L 2525M-12 DCLNR/L 3232P-12 DCLNR/L 2525M-16 DCLNR/L 3232P-16 DCLNR/L 3232P-19 DCLNR/L 4040S-19 . TCN 323 RCT 443 RCT 443 RCT 443 TCN 63 TCN 63 TCX 3 TCH 4(a) TCH 4(a) TCH 4(a) HW 2.5 SR RC3 LCGR-3 KSP 3 SR 14-506 LCGR-4 SR 10400270-25.5 T-15/5 SR 14-506 LCGR-4 SR 10400270-25.5 T-15/5 SR 14-506 LCGR-4 SR 10400270-25.5 T-15/5 HW 4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267 HW 4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267 HW 4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267 HW 4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267 SP 3 PN 3-4 S3GTURN PSSNR/L 45° Lead Angle Lever Lock Longitudinal and Facing Toolholders for Negative Square Inserts Designation h b l1 l2 f Ga° Gr° Insert PSSNR/L 2020K-09 20.0 20.0 125.00 25.0 25.0 -5.5 -5.5 SNMG 0904 PSSNR/L 2525M-09 25.0 25.0 150.00 25.0 25.0 -5.5 -5.5 SNMG 0904 Spare Parts Designation > 9 Ji / PSSNR/L 2020K-09 TSN 323 TSN 333 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-3L PSSNR/L 2525M-09 TSN 323 TSN 333 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-3L |
|||||
