230 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.228

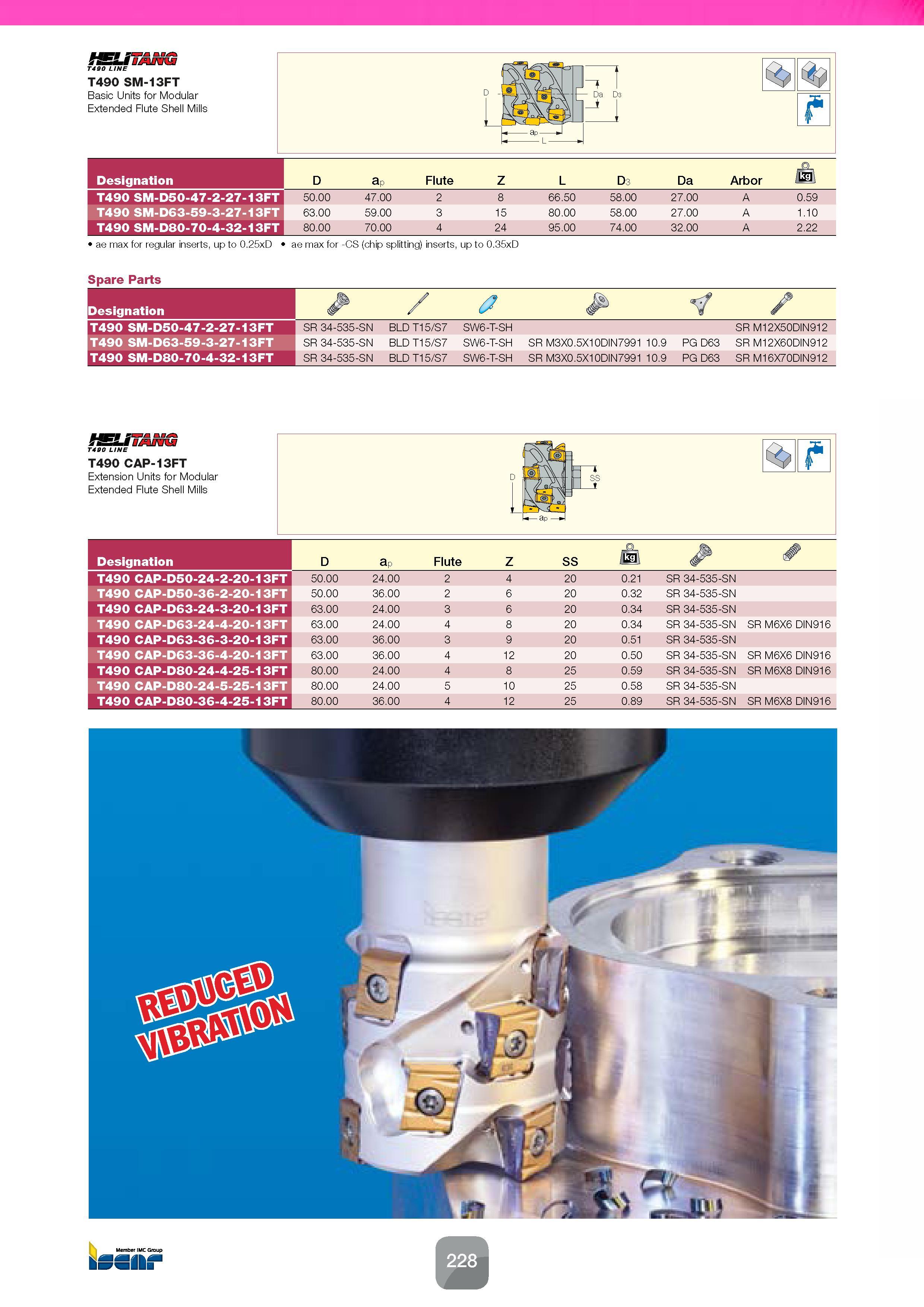

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 228 0230 Lab2u tSUTANG T490 LINE T490 SM-13FT Basic Units for Modular Extended Flute Shell Mills ae max for regular inserts, up to 0.25xD ae max for -CS (chip splitting) inserts, up to 0.35xD Designation D ap Flute Z L D3 Da Arbor T490 SM-D50-47-2-27-13FT 50.00 47.00 2 8 66.50 58.00 27.00 A 0.59 T490 SM-D63-59-3-27-13FT 63.00 59.00 3 15 80.00 58.00 27.00 A 1.10 T490 SM-D80-70-4-32-13FT 80.00 70.00 4 24 95.00 74.00 32.00 A 2.22 Spare Parts Designation / <2 3 / T490 SM-D50-47-2-27-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50DIN912 T490 SM-D63-59-3-27-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M3X0.5X10DIN7991 10.9 PG D63 SR M12X60DIN912 T490 SM-D80-70-4-32-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M3X0.5X10DIN7991 10.9 PG D63 SR M16X70DIN912 fSUTANG T400 LINE T490 CAP-13FT Extension Units for Modular Extended Flute Shell Mills Designation D ap Flute Z SS T490 CAP-D50-24-2-20-13FT 50.00 24.00 2 4 20 0.21 SR 34-535-SN T490 CAP-D50-36-2-20-13FT 50.00 36.00 2 6 20 0.32 SR 34-535-SN T490 CAP-D63-24-3-20-13FT 63.00 24.00 3 6 20 0.34 SR 34-535-SN T490 CAP-D63-24-4-20-13FT 63.00 24.00 4 8 20 0.34 SR 34-535-SN SR M6X6 DIN916 T490 CAP-D63-36-3-20-13FT 63.00 36.00 3 9 20 0.51 SR 34-535-SN T490 CAP-D63-36-4-20-13FT 63.00 36.00 4 12 20 0.50 SR 34-535-SN SR M6X6 DIN916 T490 CAP-D80-24-4-25-13FT 80.00 24.00 4 8 25 0.59 SR 34-535-SN SR M6X8 DIN916 T490 CAP-D80-24-5-25-13FT 80.00 24.00 5 10 25 0.58 SR 34-535-SN T490 CAP-D80-36-4-25-13FT 80.00 36.00 4 12 25 0.89 SR 34-535-SN SR M6X8 DIN916 ) j JS Member IMC Group
