Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2016 Новый режущий инструмент и оснастка (Всего 304 стр.) |
|||||
228 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.226 |
|||||

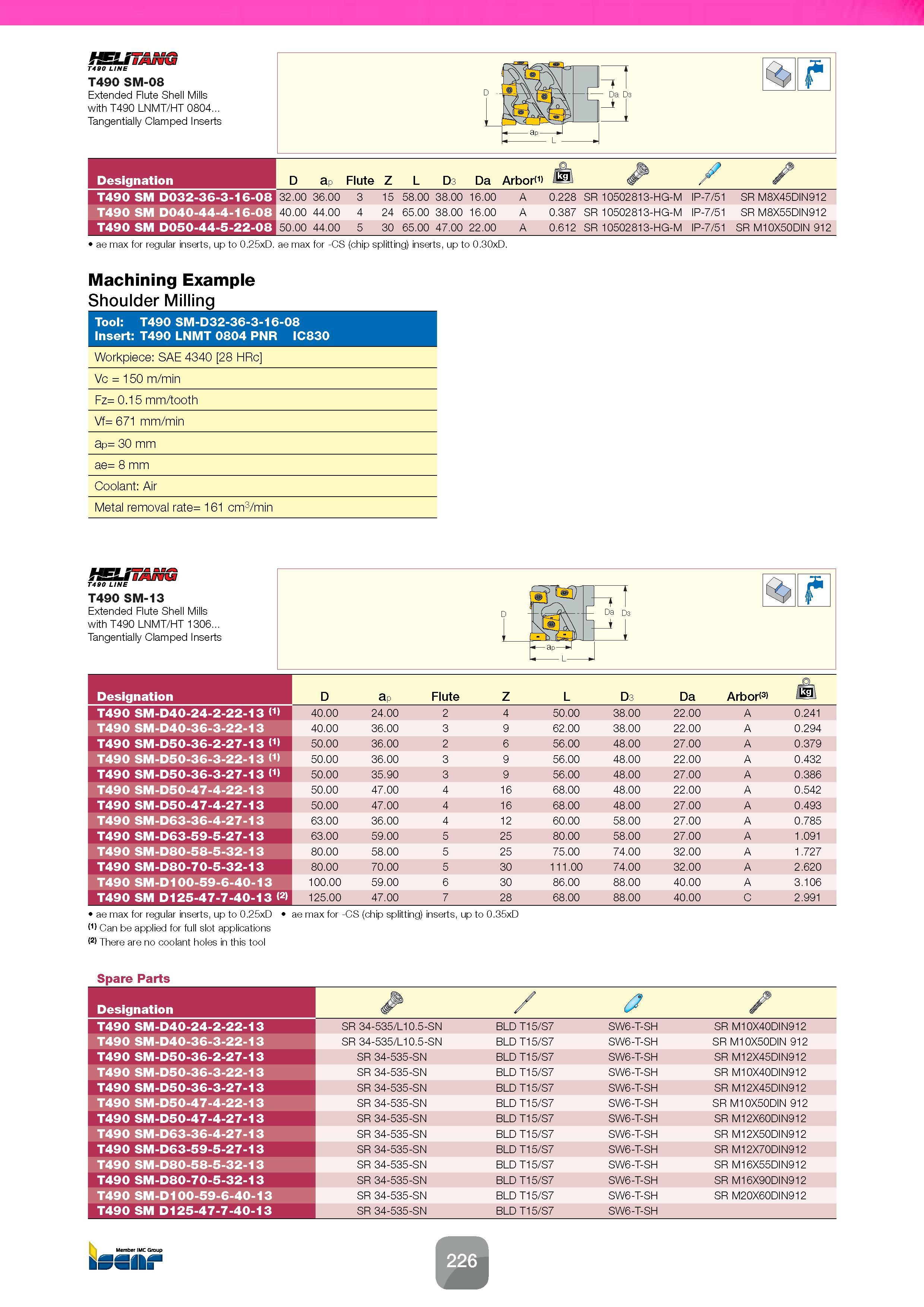

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 226 0228 Lab2u Designation T490 SM D032-36-3-16-08 T490 SM D040-44-4-16-08 T490 SM D050-44-5-22-08 D ap Flute Z L D3 Da Arborin 32.00 36.00 3 15 58.00 38.00 16.00 A 0.228 SR 10502813-HG-M IP-7/51 SR M8X45DIN912 40.00 44.00 4 24 65.00 38.00 16.00 A 0.387 SR 10502813-HG-M IP-7/51 SR M8X55DIN912 50.00 44.00 5 30 65.00 47.00 22.00 A 0.612 SR 10502813-HG-M IP-7/51 SR M10X50DIN 912 ae max for regular inserts, up to 0.25xD. ae max for -CS (chip splitting) inserts, up to 0.30xD. Machining Example Shoulder Milling Tool: T490 SM-D32-36-3-16-08 Insert: T490 LNMT 0804 PNR IC830 Workpiece: SAE 4340 28 HRc Vc = 150 m/min Fz= 0.15 mm/tooth Vf= 671 mm/min ap= 30 mm ae= 8 mm Coolant: Air Metal removal rate= 161 cm3/min fSUTANG T490 LINE T490 SM-13 Extended Flute Shell Mills with T490 LNMT/HT 1306... Tangentially Clamped Inserts ae max for regular inserts, up to 0.25xD (1i Can be applied for full slot applications (2i There are no coolant holes in this tool ae max for -CS (chip splitting) inserts, up to 0.35xD Designation D ap Flute Z L D3 Da Arbors ra T490 SM-D40-24-2-22-13 (1) 40.00 24.00 2 4 50.00 38.00 22.00 A 0.241 T490 SM-D40-36-3-22-13 40.00 36.00 3 9 62.00 38.00 22.00 A 0.294 T490 SM-D50-36-2-27-13 (1) 50.00 36.00 2 6 56.00 48.00 27.00 A 0.379 T490 SM-D50-36-3-22-13 (1) 50.00 36.00 3 9 56.00 48.00 22.00 A 0.432 T490 SM-D50-36-3-27-13 (1) 50.00 35.90 3 9 56.00 48.00 27.00 A 0.386 T490 SM-D50-47-4-22-13 50.00 47.00 4 16 68.00 48.00 22.00 A 0.542 T490 SM-D50-47-4-27-13 50.00 47.00 4 16 68.00 48.00 27.00 A 0.493 T490 SM-D63-36-4-27-13 63.00 36.00 4 12 60.00 58.00 27.00 A 0.785 T490 SM-D63-59-5-27-13 63.00 59.00 5 25 80.00 58.00 27.00 A 1.091 T490 SM-D80-58-5-32-13 80.00 58.00 5 25 75.00 74.00 32.00 A 1.727 T490 SM-D80-70-5-32-13 80.00 70.00 5 30 111.00 74.00 32.00 A 2.620 T490 SM-D100-59-6-40-13 100.00 59.00 6 30 86.00 88.00 40.00 A 3.106 T490 SM D125-47-7-40-13 (2) 125.00 47.00 7 28 68.00 88.00 40.00 C 2.991 D Spare Parts Designation T490 SM-D40-24-2-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X40DIN912 T490 SM-D40-36-3-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X50DIN 912 T490 SM-D50-36-2-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 T490 SM-D50-36-3-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X40DIN912 T490 SM-D50-36-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 T490 SM-D50-47-4-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X50DIN 912 T490 SM-D50-47-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X60DIN912 T490 SM-D63-36-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50DIN912 T490 SM-D63-59-5-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X70DIN912 T490 SM-D80-58-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X55DIN912 T490 SM-D80-70-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X90DIN912 T490 SM-D100-59-6-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M20X60DIN912 T490 SM D125-47-7-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH |
|||||
