143 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.141 |
|||||

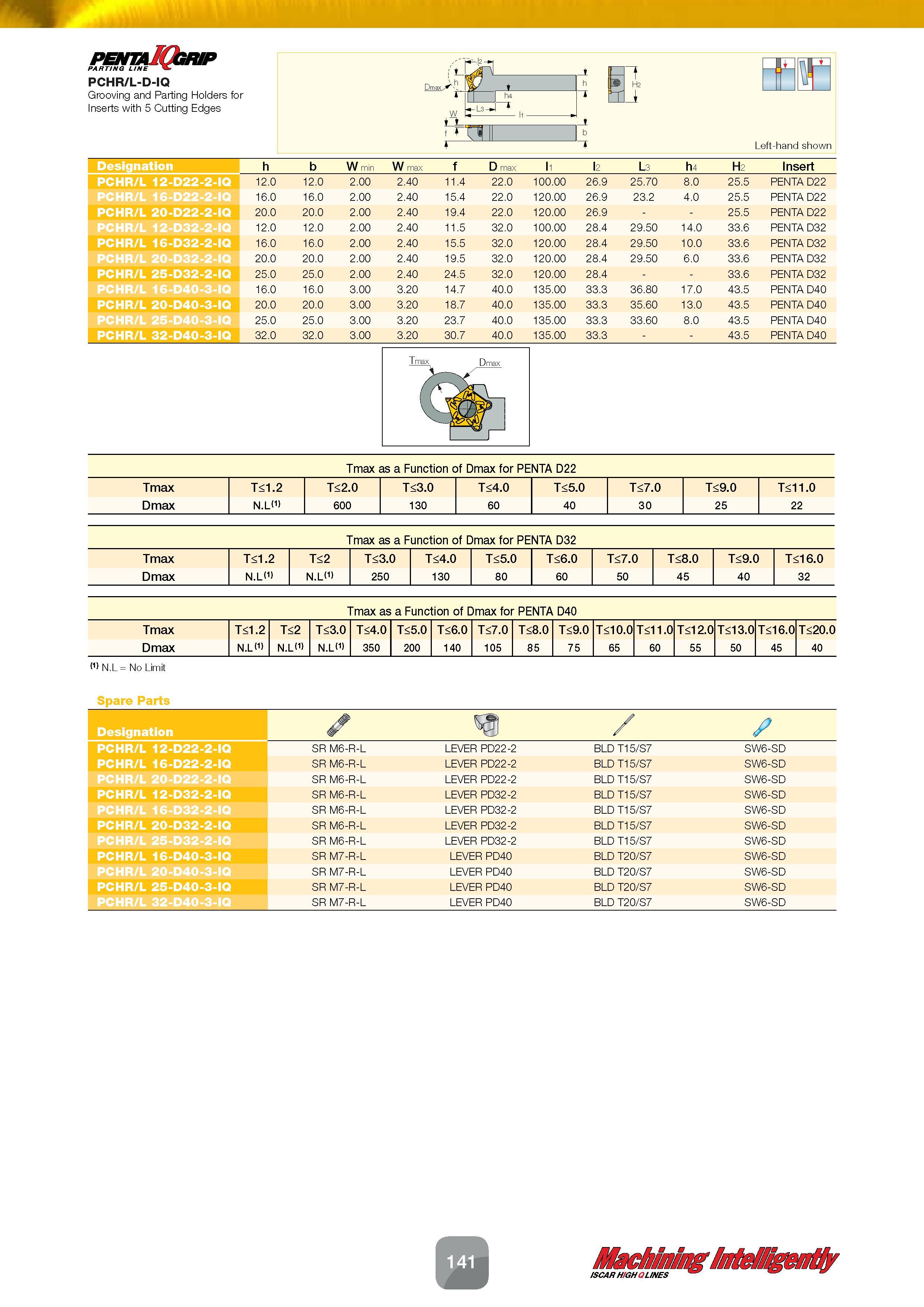

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 141 0143 Lab2u pentaIQsrip PARTING LINE PARTING LINE PCHR/L-D-IQ Grooving and Parting Holders for Inserts with 5 Cutting Edges Designation h b W min W max f D max l1 l2 L3 h4 H2 Insert PCHR/L 12-D22-2-IQ 12.0 12.0 2.00 2.40 11.4 22.0 100.00 26.9 25.70 8.0 25.5 PENTA D22 PCHR/L 16-D22-2-IQ 16.0 16.0 2.00 2.40 15.4 22.0 120.00 26.9 23.2 4.0 25.5 PENTA D22 PCHR/L 20-D22-2-IQ 20.0 20.0 2.00 2.40 19.4 22.0 120.00 26.9 - - 25.5 PENTA D22 PCHR/L 12-D32-2-IQ 12.0 12.0 2.00 2.40 11.5 32.0 100.00 28.4 29.50 14.0 33.6 PENTA D32 PCHR/L 16-D32-2-IQ 16.0 16.0 2.00 2.40 15.5 32.0 120.00 28.4 29.50 10.0 33.6 PENTA D32 PCHR/L 20-D32-2-IQ 20.0 20.0 2.00 2.40 19.5 32.0 120.00 28.4 29.50 6.0 33.6 PENTA D32 PCHR/L 25-D32-2-IQ 25.0 25.0 2.00 2.40 24.5 32.0 120.00 28.4 - - 33.6 PENTA D32 PCHR/L 16-D40-3-IQ 16.0 16.0 3.00 3.20 14.7 40.0 135.00 33.3 36.80 17.0 43.5 PENTA D40 PCHR/L 20-D40-3-IQ 20.0 20.0 3.00 3.20 18.7 40.0 135.00 33.3 35.60 13.0 43.5 PENTA D40 PCHR/L 25-D40-3-IQ 25.0 25.0 3.00 3.20 23.7 40.0 135.00 33.3 33.60 8.0 43.5 PENTA D40 PCHR/L 32-D40-3-IQ 32.0 32.0 3.00 3.20 30.7 40.0 135.00 33.3 - - 43.5 PENTA D40 Tmax as a Function of Dmax for PENTA D22 Tmax T<1.2 T<2.0 T<3.0 T<4.0 T<5.0 T<7.0 T<9.0 T<11.0 Dmax N.L n) 600 130 60 40 30 25 22 Tmax as a Function of Dmax for PENTA D32 Tmax T<1.2 T<2 T<3.0 T<4.0 T<5.0 T<6.0 T<7.0 T<8.0 T<9.0 T<16.0 Dmax N.L <1) N.L <1) 250 130 80 60 50 45 40 32 Tmax as a Function of Dmax for PENTA D40 Tmax T<1.2 T<2 T<3.0 T<4.0 T<5.0 T<6.0 T<7.0 T<8.0 T<9.0 T<10.0 T<11.0 T<12.0 T<13.0 T<16.0 T<20.0 Dmax N.L <1) N.L <1) N.L <1) 350 200 140 105 85 75 65 60 55 50 45 40 (1) N.L = No Limit Spare Parts Designation / PCHR/L 12-D22-2-IQ SR M6-R-L LEVER PD22-2 BLD T15/S7 SW6-SD PCHR/L 16-D22-2-IQ SR M6-R-L LEVER PD22-2 BLD T15/S7 SW6-SD PCHR/L 20-D22-2-IQ SR M6-R-L LEVER PD22-2 BLD T15/S7 SW6-SD PCHR/L 12-D32-2-IQ SR M6-R-L LEVER PD32-2 BLD T15/S7 SW6-SD PCHR/L 16-D32-2-IQ SR M6-R-L LEVER PD32-2 BLD T15/S7 SW6-SD PCHR/L 20-D32-2-IQ SR M6-R-L LEVER PD32-2 BLD T15/S7 SW6-SD PCHR/L 25-D32-2-IQ SR M6-R-L LEVER PD32-2 BLD T15/S7 SW6-SD PCHR/L 16-D40-3-IQ SR M7-R-L LEVER PD40 BLD T20/S7 SW6-SD PCHR/L 20-D40-3-IQ SR M7-R-L LEVER PD40 BLD T20/S7 SW6-SD PCHR/L 25-D40-3-IQ SR M7-R-L LEVER PD40 BLD T20/S7 SW6-SD PCHR/L 32-D40-3-IQ SR M7-R-L LEVER PD40 BLD T20/S7 SW6-SD ISCAR HGH LINES |
|||||
