133 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.131

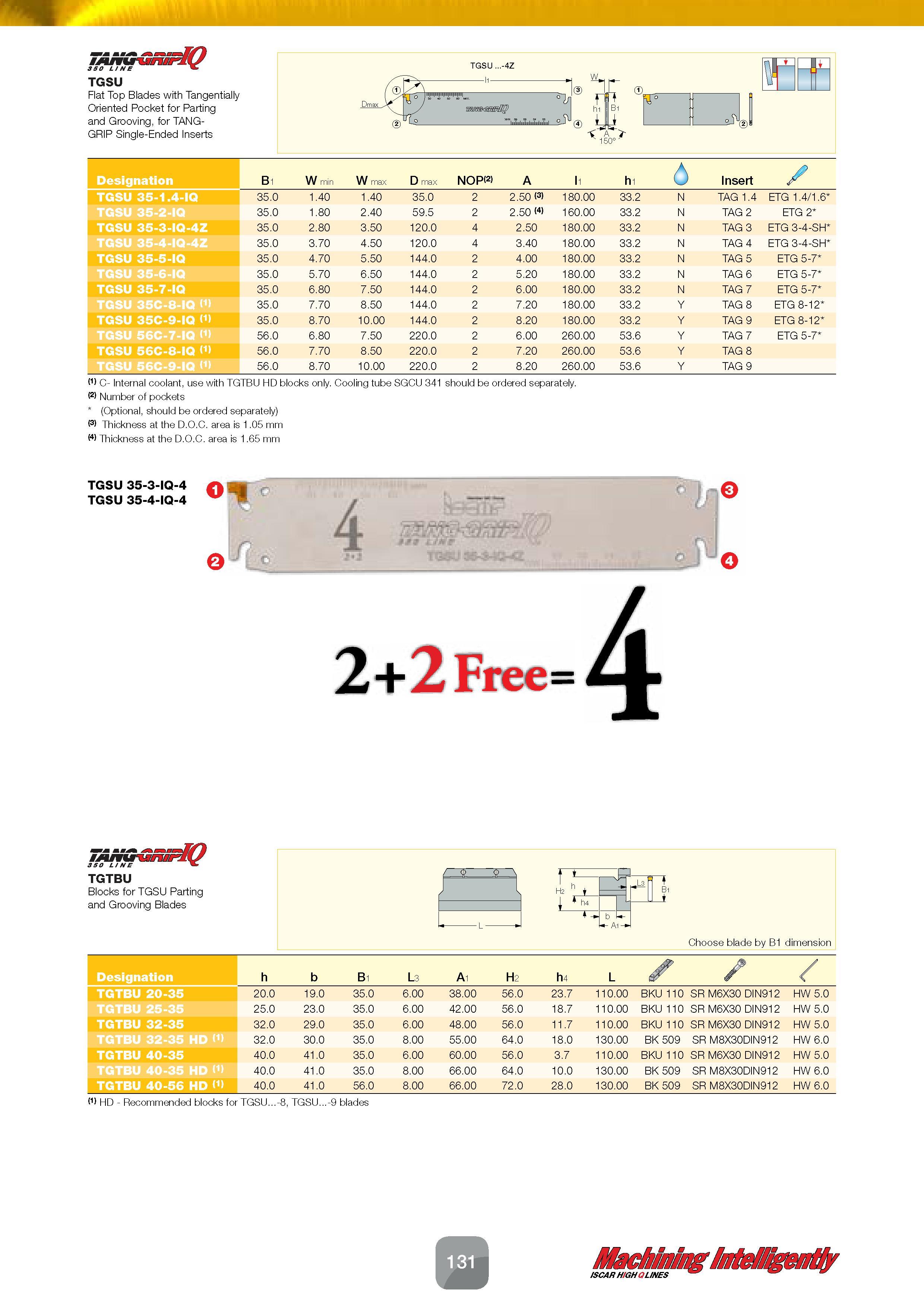

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 131 0133 Lab2u TANG-GniPlU 350 LINE TGSU Flat Top Blades with Tangentially Oriented Pocket for Parting and Grooving, for TANG-GRIP Single-Ended Inserts Designation B1 W min W max D max NOP(2) A l1 h1 6 Insert / TGSU 35-1.4-IQ 35.0 1.40 1.40 35.0 2 2.50 180.00 33.2 N TAG 1.4 ETG 1.4/1.6 TGSU 35-2-IQ 35.0 1.80 2.40 59.5 2 2.50 <4) 160.00 33.2 N TAG 2 ETG 2 TGSU 35-3-IQ-4Z 35.0 2.80 3.50 120.0 4 2.50 180.00 33.2 N TAG 3 ETG 3-4-SH TGSU 35-4-IQ-4Z 35.0 3.70 4.50 120.0 4 3.40 180.00 33.2 N TAG 4 ETG 3-4-SH TGSU 35-5-IQ 35.0 4.70 5.50 144.0 2 4.00 180.00 33.2 N TAG 5 ETG 5-7 TGSU 35-6-IQ 35.0 5.70 6.50 144.0 2 5.20 180.00 33.2 N TAG 6 ETG 5-7 TGSU 35-7-IQ 35.0 6.80 7.50 144.0 2 6.00 180.00 33.2 N TAG 7 ETG 5-7 TGSU 35C-8-IQ (1) 35.0 7.70 8.50 144.0 2 7.20 180.00 33.2 Y TAG 8 ETG 8-12 TGSU 35C-9-IQ (1) 35.0 8.70 10.00 144.0 2 8.20 180.00 33.2 Y TAG 9 ETG 8-12 TGSU 56C-7-IQ (1) 56.0 6.80 7.50 220.0 2 6.00 260.00 53.6 Y TAG 7 ETG 5-7 TGSU 56C-8-IQ (1) 56.0 7.70 8.50 220.0 2 7.20 260.00 53.6 Y TAG 8 TGSU 56C-9-IQ (1) 56.0 8.70 10.00 220.0 2 8.20 260.00 53.6 Y TAG 9 C- Internal coolant, use with TGTBU HD blocks only. Cooling tube SGCU 341 should be ordered separately. Number of pockets (Optional, should be ordered separately) Thickness at the D.O.C. area is 1.05 mm Thickness at the D.O.C. area is 1.65 mm TGSU 35-3-IQ-4HT1 TGSU 35-4-IQ-4 ree= TAtSG%SnSn%J 350 LINE TGTBU Blocks for TGSU Parting and Grooving Blades Designation h b B1 L3 A1 H2 h4 L f / TGTBU 20-35 20.0 19.0 35.0 6.00 38.00 56.0 23.7 110.00 BKU 110 SR M6X30 DIN912 HW 5.0 TGTBU 25-35 25.0 23.0 35.0 6.00 42.00 56.0 18.7 110.00 BKU 110 SR M6X30 DIN912 HW 5.0 TGTBU 32-35 32.0 29.0 35.0 6.00 48.00 56.0 11.7 110.00 BKU 110 SR M6X30 DIN912 HW 5.0 TGTBU 32-35 HD (1) 32.0 30.0 35.0 8.00 55.00 64.0 18.0 130.00 BK 509 SR M8X30DIN912 HW 6.0 TGTBU 40-35 40.0 41.0 35.0 6.00 60.00 56.0 3.7 110.00 BKU 110 SR M6X30 DIN912 HW 5.0 TGTBU 40-35 HD (1) 40.0 41.0 35.0 8.00 66.00 64.0 10.0 130.00 BK 509 SR M8X30DIN912 HW 6.0 TGTBU 40-56 HD (1) 40.0 41.0 56.0 8.00 66.00 72.0 28.0 130.00 BK 509 SR M8X30DIN912 HW 6.0 (1) HD - Recommended blocks for TGSU...-8, TGSU...-9 blades ISCAR HGH LINES
