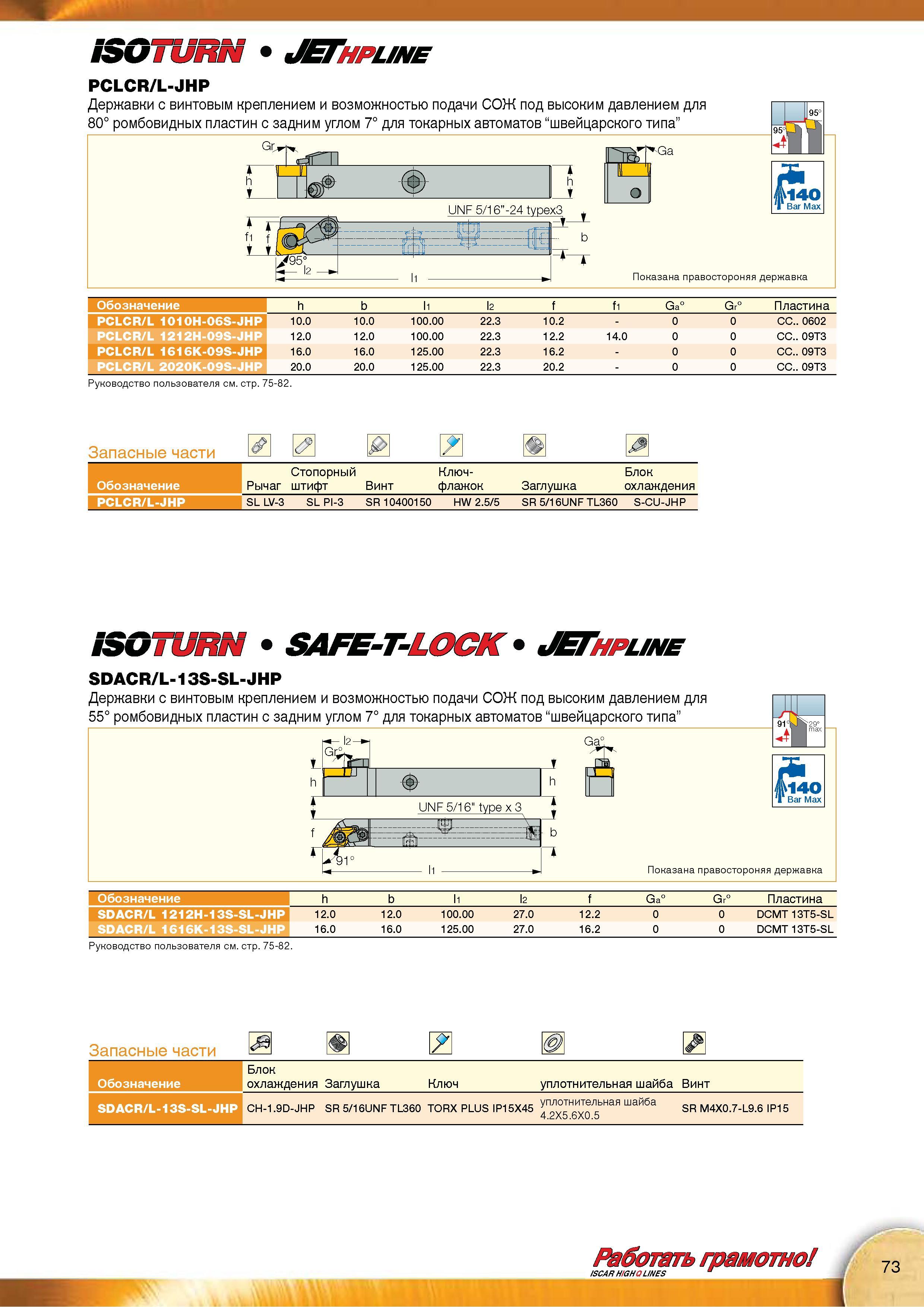

Токарные сборные наружные резцы Iscar PCLCR/L-JHP с винтовым креплением и возможностью подачи СОЖ под высоким давлением для сменных режущих ромбовидных пластин _ с задним углом 7° для токарных автоматов швейцарского типа Ga Показана правостороняя державка Обозначение h b h 2 f fl Ga° Gr° Пластина PCLCR/L 1010H-06S-JHP 10.0 10.0 100.00 22.3 10.2 - 0 0 CC 0602 PCLCR/L 1212H-09S-JHP 12.0 12.0 100.00 22.3 12.2 14.0 0 0 CC 09T3 PCLCR/L 1616K-09S-JHP 16.0 16.0 125.00 22.3 16.2 - 0 0 CC 09T3 PCLCR/L 2020K-09S-JHP 20.0 20.0 125.00 22.3 20.2 - 0 0 CC 09T3 Руководство пользователя см. стр. 75-82. Запасные части Обозначение Рычаг Стопорный штифт Винт Ключ- флажок Заглушка Блок охлаждения PCLCR/L-JHP SL LV-3 SL PI-3 SR 10400150 HW 2.5/5 SR 5/16UNF TL360 S-CU-JHP iSGTURN SAFE-T-LOCK JEThpune SDACR/L-13S-SL-JHP Обозначение b h 2 f Ga° Gr° Пластина SDACR/L 1212H-13S-SL-JHP 12.0 100.00 27.0 12.2 0 0 DCMT 13T5-SL SDACR/L 1616K-13S-SL-JHP Щ 16.0 125.00 27.0 16.2 0 0 DCMT 13T5-SL Руководство пользователя см. стр. 75-82. Запасные части м Обозначение Блок охлаждения Заглушка Ключ уплотнительная шайба Винт SDACR/L-13S-SL-JHP CH-1.9D-JHP SR 5/16UNF TL360 TORX PLUS IP15X45 уплотнительная шайба 4.2X5.6X0.5 SR M4X0.7-L9.6 IP15 Работать грамотно ISCAR HIGHО LINES ISOTURN JEThpune PCLCR/L-JHP
