Наружные контурные резцы Iscar PVACR/L-JHP с винтовым креплением 35° ромбовидных пластин с задним углом 7° и возможностью подачи СОЖ под высоким давлением

Наружные контурные резцы Iscar PVACR/L-JHP с винтовым креплением 35° ромбовидных пластин с задним углом 7° и возможностью подачи СОЖ под высоким давлением

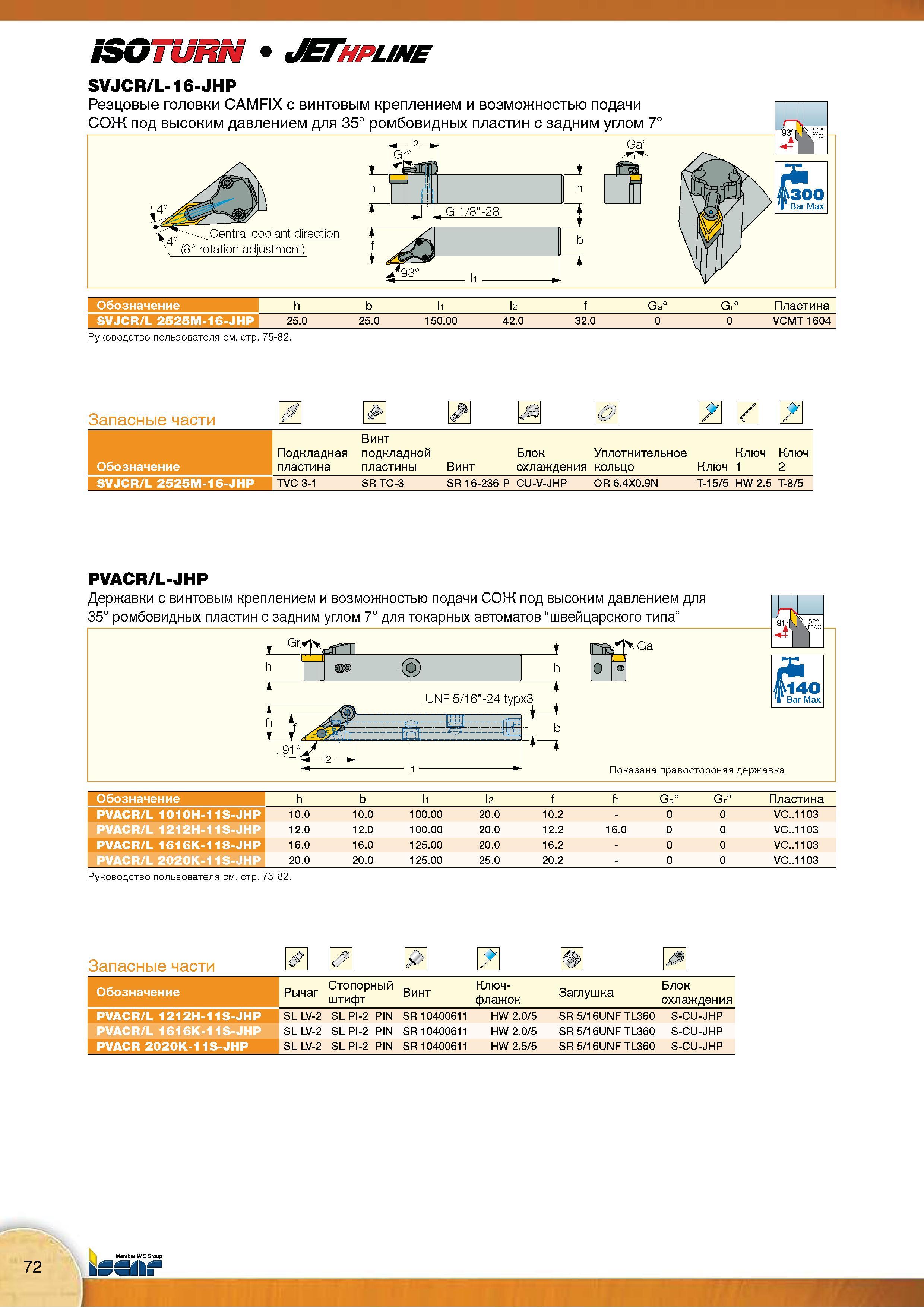

Наружные контурные резцы Iscar PVACR/L-JHP с винтовым креплением 35° ромбовидных пластин с задним углом 7° и возможностью подачи СОЖ под высоким давлением _ Токарный инструмент для для станков-автоматов швейцарского типа Показана правостороняя державка Обозначение h b h 2 f fl Ga° Gr° Пластина PVACR/L 1010H-11S-JHP 10.0 10.0 100.00 20.0 10.2 - 0 0 VC..1103 PVACR/L 1212Н-11S-JHP 12.0 12.0 100.00 20.0 12.2 16.0 0 0 VC..1103 PVACR/L 1616K-11S-JHP 16.0 16.0 125.00 20.0 16.2 - 0 0 VC..1103 PVACR/L 2020К-11S-JHP 20.0 20.0 125.00 25.0 20.2 - 0 0 VC..1103 Руководство пользователя см. стр. 75-82. Запасные части Обозначение Рычаг Стопорный штифт Винт Ключ- флажок Заглушка Блок охлаждения PVACR/L 1212H-11S-JHP SL LV-2 SL PI-2 PIN SR 10400611 HW 2.0/5 SR 5/16UNF TL360 S-CU-JHP PVACR/L 1616K-11S-JHP SL LV-2 SL PI-2 PIN SR 10400611 HW 2.0/5 SR 5/16UNF TL360 S-CU-JHP PVACR 2020K-11S-JHP SL LV-2 SL PI-2 PIN SR 10400611 HW 2.5/5 SR 5/16UNF TL360 S-CU-JHP iSGTURN JET line SVJCR/L-16-JHP Резцовые головки CAMFIX с винтовым креплением и возможностью подачи СОЖ под высоким давлением для 35° ромбовидных пластин с задним углом 7° Ga° Central coolant direction (8° rotation adjustment) Обозначение h 11 \г f Ga° Gr° Пластина SVJCR/L 2525M-16-JHP Щ 25.0 25.0 150.00 42.0 32.0 0 0 VCMT 1604 Руководство пользователя см. стр. 75-82. Запасные части & Обозначение Подкладная пластина Винт подкладной пластины Винт Блок охлаждения Уплотнительное кольцо Ключ Ключ 1 Ключ 2 SVJCR/L 2525М-16-JHP TVC 3-1 SR тс-з SR 16-236 Р CU-V-JHP OR 6.4X0.9N Т-15/5 HW 2.5 Т-8/5
