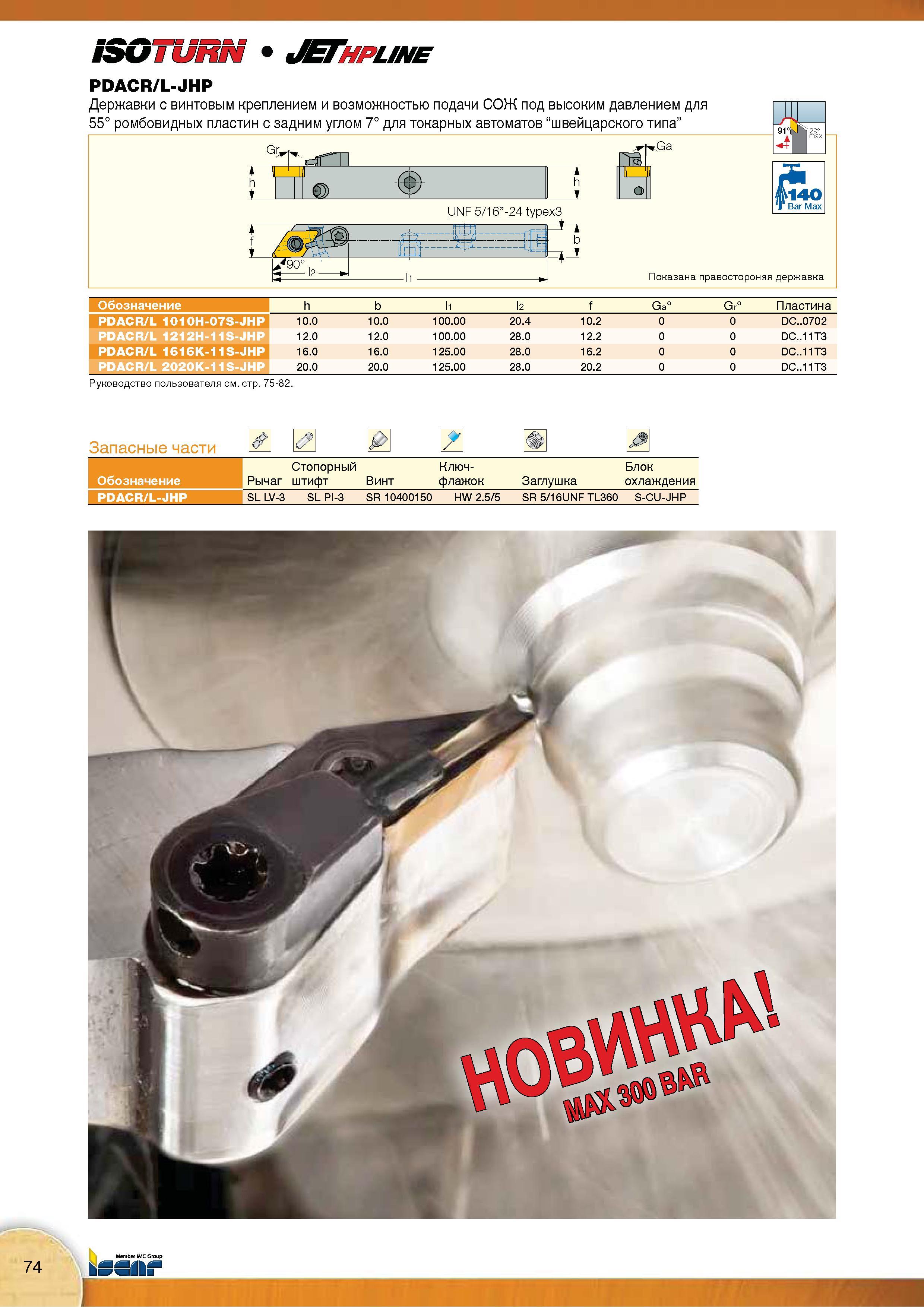

Токарные сборные наружные державки Iscar PDACR/L-JHP с винтовым креплением сменных режущих пластин и возможностью подачи СОЖ под высоким давлением76 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.74 |
|||||
Токарные сборные наружные державки Iscar PDACR/L-JHP с винтовым креплением сменных режущих пластин и возможностью подачи СОЖ под высоким давлением Токарные сборные наружные державки Iscar PDACR/L-JHP с винтовым креплением сменных режущих пластин и возможностью подачи СОЖ под высоким давлением _ для 55° ромбовидных пластин с задним углом 7° для токарных автоматов швейцарского типа Ga О 140 Мах Показано правосторонее исполнение металлорежущего инструмента Державка Обозначение h Ь 11 2 f Ga° Gr° Пластина PDACR/L 1010H-07S-JHP 10.0 10.0 100.00 20.4 10.2 0 0 DC..0702 PDACR/L 1212Н-11S-JHP 12.0 12.0 100.00 28.0 12.2 0 0 DC..11T3 PDACR/L 1616K-11S-JHP 16.0 16.0 125.00 28.0 16.2 0 0 DC..11T3 PDACR/L 2020К-11S-JHP 20.0 20.0 125.00 28.0 20.2 0 0 DC..11T3 Руководство пользователя см. стр. 75-82. Запасные части IZ Обозначение Рычаг Стопорный штифт Винт Ключ флажок Заглушка Блок охлаждения PDACR/L-JHP SL LV-3 SL PI-3 SR 10400150 HW 2.5/5 SR 5/16UNF TL360 S-CU-JHP ISOTURN JET line PDACR/L-JHP |
|||||
