285 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.E35

Каталог ISCAR 2012 Обработка отверстий Стр. E35 0285 Lab2u

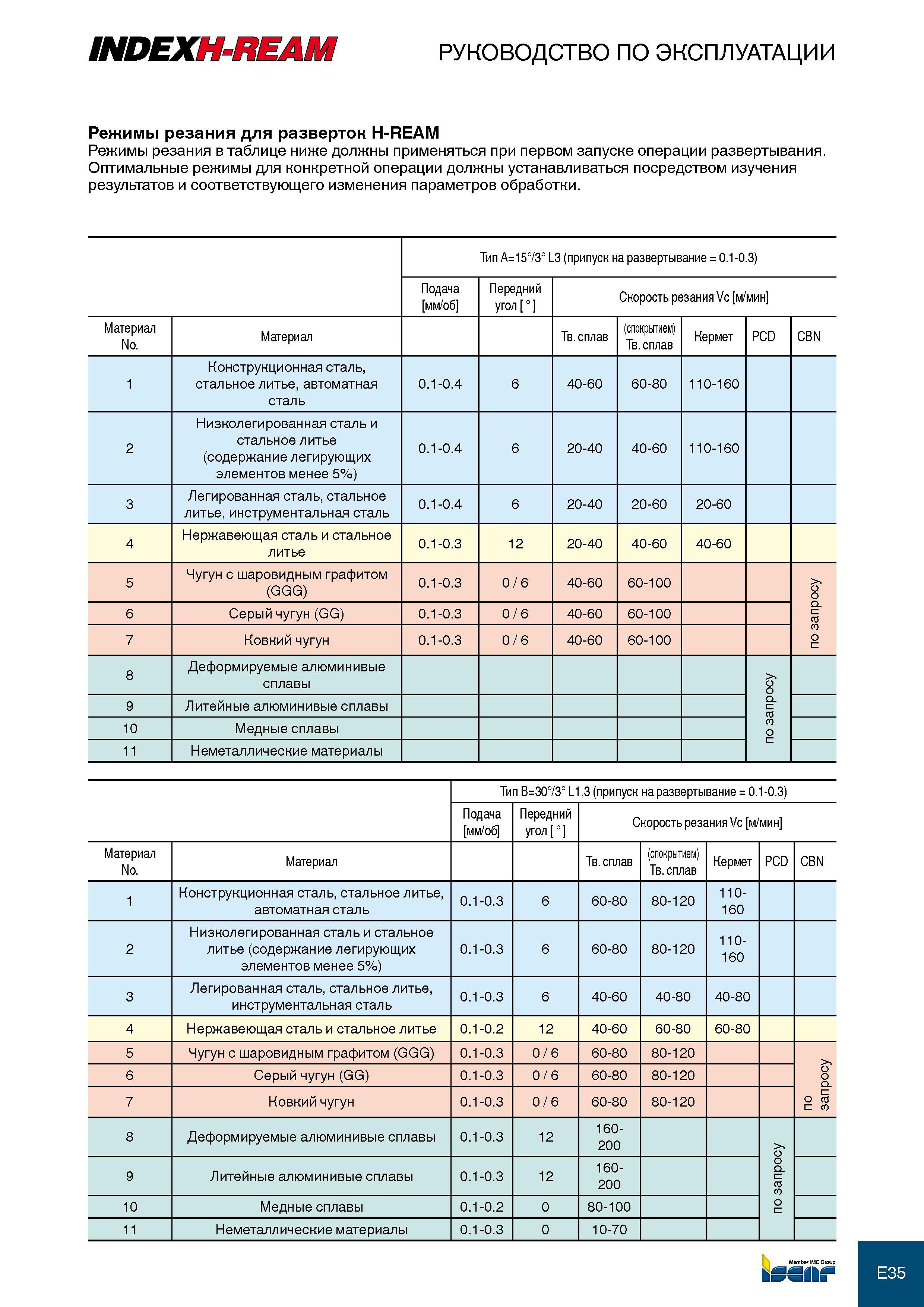

INDEXG34MMMM руководство по эксплуатации Режимы резания для разверток H-REAM Режимы резания в таблице ниже должны применяться при первом запуске операции развертывания. Оптимальные режимы для конкретной операции должны устанавливаться посредством изучения результатов и соответствующего изменения параметров обработки. Тип A=15°/3° L3 (припуск на развертывание = 0.1-0.3) Подача мм/об Передний угол ° Скорость резания Vc м/мин Материал No. Материал Тв. сплав (спокрытием) Тв. сплав Кермет PCD CBN 1 Конструкционная сталь, стальное литье, автоматная сталь 0.1-0.4 6 40-60 60-80 110-160 2 Низколегированная сталь и стальное литье (содержание легирующих элементов менее 5%) 0.1-0.4 6 20-40 40-60 110-160 3 Легированная сталь, стальное литье, инструментальная сталь 0.1-0.4 6 20-40 20-60 20-60 4 Нержавеющая сталь и стальное литье 0.1-0.3 12 20-40 40-60 40-60 5 Чугун с шаровидным графитом (GGG) 0.1-0.3 0 / 6 40-60 60-100 по запросу 6 Серый чугун (GG) 0.1-0.3 0 / 6 40-60 60-100 7 Ковкий чугун 0.1-0.3 0 / 6 40-60 60-100 8 Деформируемые алюминивые сплавы по запросу 9 Литейные алюминивые сплавы 10 Медные сплавы 11 Неметаллические материалы Тип B=30°/3° L1.3 (припуск на развертывание = 0.1-0.3) Подача мм/об Передний угол ° Скорость резания Vc м/мин Материал No. Материал Тв. сплав (спокрытием) Тв. сплав Кермет PCD CBN 1 Конструкционная сталь, стальное литье, автоматная сталь 0.1-0.3 6 60-80 80-120 110- 160 2 Низколегированная сталь и стальное литье (содержание легирующих элементов менее 5%) 0.1-0.3 6 60-80 80-120 110- 160 3 Легированная сталь, стальное литье, инструментальная сталь 0.1-0.3 6 40-60 40-80 40-80 4 Нержавеющая сталь и стальное литье 0.1-0.2 12 40-60 60-80 60-80 5 Чугун с шаровидным графитом (GGG) 0.1-0.3 0 / 6 60-80 80-120 по запросу 6 Серый чугун (GG) 0.1-0.3 0 / 6 60-80 80-120 7 Ковкий чугун 0.1-0.3 0 / 6 60-80 80-120 8 Деформируемые алюминивые сплавы 0.1-0.3 12 160- 200 по запросу 9 Литейные алюминивые сплавы 0.1-0.3 12 160- 200 10 Медные сплавы 0.1-0.2 0 80-100 11 Неметаллические материалы 0.1-0.3 0 10-70 Member IMC Group kSSlIf
