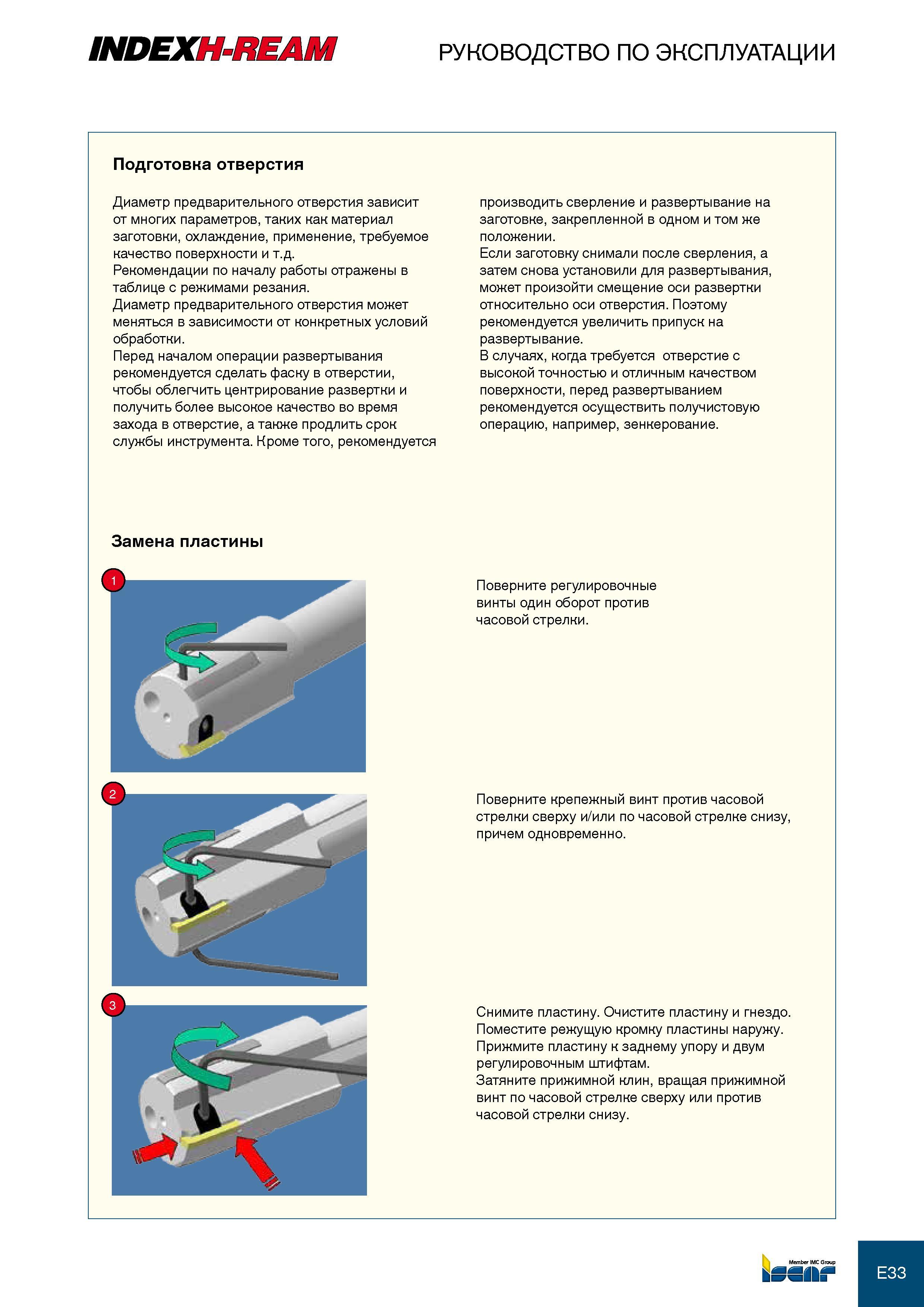

INDEXG34MMMM руководство по эксплуатации Подготовка отверстия Диаметр предварительного отверстия зависит от многих параметров, таких как материал заготовки, охлаждение, применение, требуемое качество поверхности и т.д. Рекомендации по началу работы отражены в таблице с режимами резания. Диаметр предварительного отверстия может меняться в зависимости от конкретных условий обработки. Перед началом операции развертывания рекомендуется сделать фаску в отверстии, чтобы облегчить центрирование развертки и получить более высокое качество во время захода в отверстие, а также продлить срок службы инструмента. Кроме того, рекомендуется производить сверление и развертывание на заготовке, закрепленной в одном и том же положении. Если заготовку снимали после сверления, а затем снова установили для развертывания, может произойти смещение оси развертки относительно оси отверстия. Поэтому рекомендуется увеличить припуск на развертывание. В случаях, когда требуется отверстие с высокой точностью и отличным качеством поверхности, перед развертыванием рекомендуется осуществить получистовую операцию, например, зенкерование. Замена пластины Поверните регулировочные винты один оборот против часовой стрелки. Поверните крепежный винт против часовой стрелки сверху и/или по часовой стрелке снизу, причем одновременно. Снимите пластину. Очистите пластину и гнездо. Поместите режущую кромку пластины наружу. Прижмите пластину к заднему упору и двум регулировочным штифтам. Затяните прижимной клин, вращая прижимной винт по часовой стрелке сверху или против часовой стрелки снизу. E33
