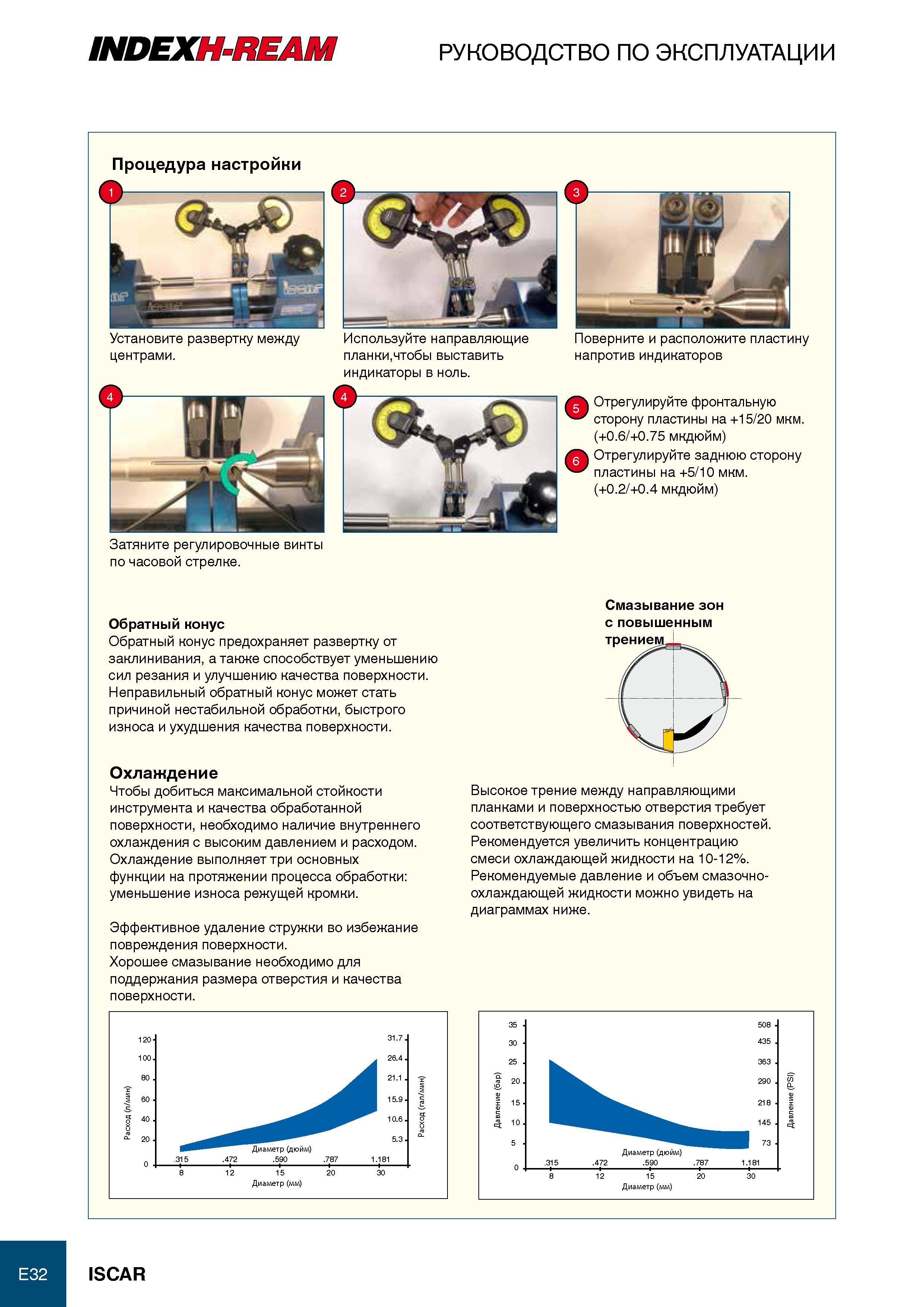

INDEXG34MMMM руководство по эксплуатации E32 Процедура настройки Затяните регулировочные винты по часовой стрелке. Обратный конус Обратный конус предохраняет развертку от заклинивания, а также способствует уменьшению сил резания и улучшению качества поверхности. Неправильный обратный конус может стать причиной нестабильной обработки, быстрого износа и ухудшения качества поверхности. Высокое трение между направляющими планками и поверхностью отверстия требует соответствующего смазывания поверхностей. Рекомендуется увеличить концентрацию смеси охлаждающей жидкости на 10-12%. Рекомендуемые давление и объем смазочноохлаждающей жидкости можно увидеть на диаграммах ниже. Смазывание зон с повышенным Охлаждение Чтобы добиться максимальной стойкости инструмента и качества обработанной поверхности, необходимо наличие внутреннего охлаждения с высоким давлением и расходом. Охлаждение выполняет три основных функции на протяжении процесса обработки уменьшение износа режущей кромки. Эффективное удаление стружки во избежание повреждения поверхности. Хорошее смазывание необходимо для поддержания размера отверстия и качества поверхности. Установите развертку между Используйте направляющие Поверните и расположите пластину центрами. планки,чтобы выставить напротив индикаторов индикаторы в ноль. Отрегулируйте фронтальную сторону пластины на +15/20 мкм. (+0.6/+0.75 мкдюйм) \ Отрегулируйте заднюю сторону пластины на +5/10 мкм. (+0.2/+0.4 мкдюйм) 8 12 15 20 30 Диаметр (мм) 8 12 15 20 30 Диаметр (мм) Диаметр (дюйм) .472 .590 .787 ISCAR
