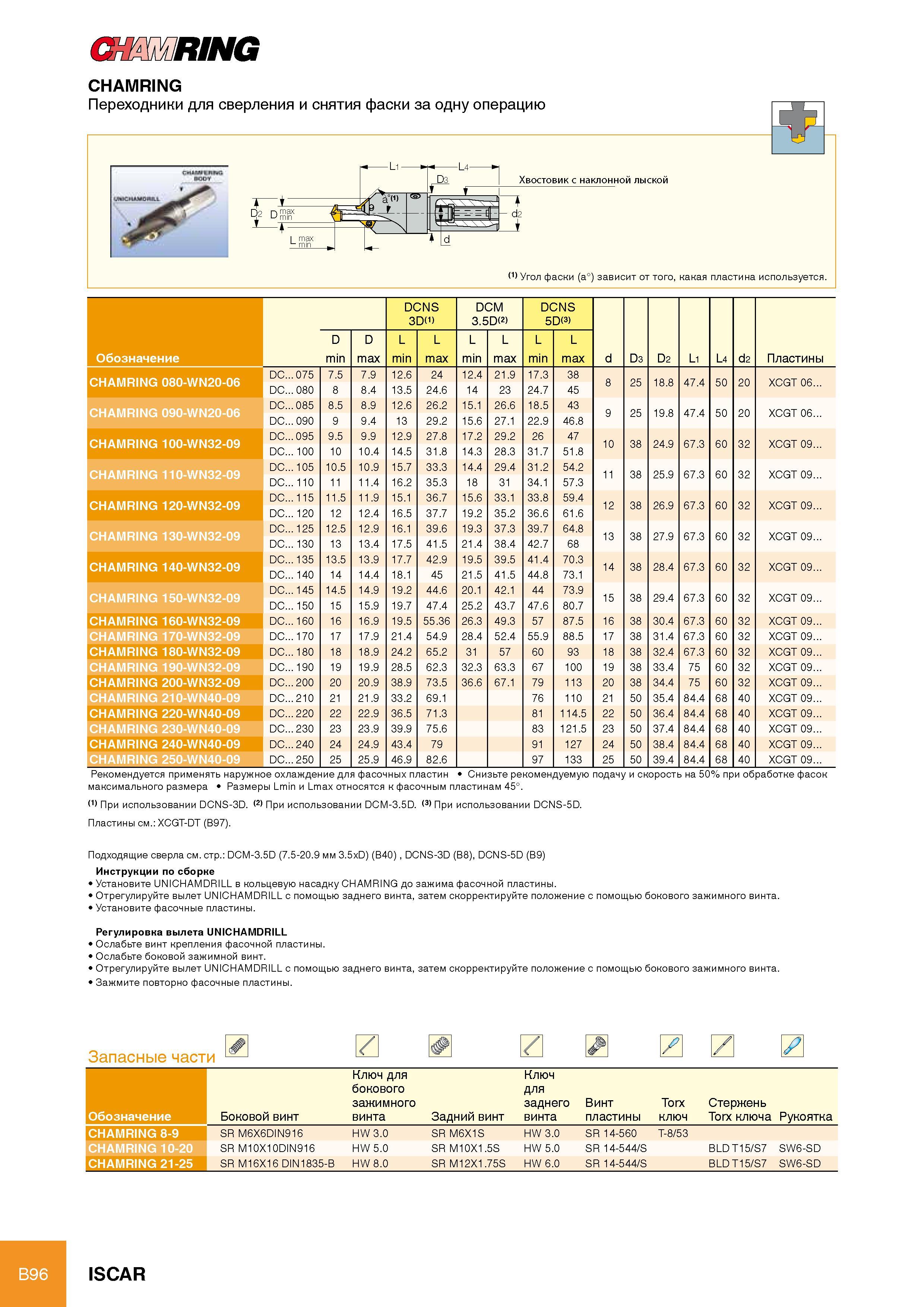

102 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.B96

Каталог ISCAR 2012 Обработка отверстий Стр. B96 0102 Lab2u

C RING B96 CHAMRING Переходники для сверления и снятия фаски за одну операцию С э Хвостовик с наклонной лыской (1) Угол фаски (a°) зависит от того, какая пластина используется. DCNS 3D(1) DCM 3.5D(2) DCNS 5D(3) D D L L L L L L Обозначение min max min max min max min max d D3 D2 L1 L4 d2 Пластины CHAMRING 080-WN20-06 DC 075 7.5 7.9 12.6 24 12.4 21.9 17.3 38 8 25 18.8 47.4 50 20 XCGT 06 DC 080 8 8.4 13.5 24.6 14 23 24.7 45 CHAMRING 090-WN20-06 DC 085 8.5 8.9 12.6 26.2 15.1 26.6 18.5 43 9 25 19.8 47.4 50 20 XCGT 06 DC 090 9 9.4 13 29.2 15.6 27.1 22.9 46.8 CHAMRING 100-WN32-09 DC 095 9.5 9.9 12.9 27.8 17.2 29.2 26 47 10 38 24.9 67.3 60 32 XCGT 09 DC 100 10 10.4 14.5 31.8 14.3 28.3 31.7 51.8 CHAMRING 110-WN32-09 DC 105 10.5 10.9 15.7 33.3 14.4 29.4 31.2 54.2 11 38 25.9 67.3 60 32 XCGT 09 DC 110 11 11.4 16.2 35.3 18 31 34.1 57.3 CHAMRING 120-WN32-09 DC 115 11.5 11.9 15.1 36.7 15.6 33.1 33.8 59.4 12 38 26.9 67.3 60 32 XCGT 09 DC 120 12 12.4 16.5 37.7 19.2 35.2 36.6 61.6 CHAMRING 130-WN32-09 DC 125 12.5 12.9 16.1 39.6 19.3 37.3 39.7 64.8 13 38 27.9 67.3 60 32 XCGT 09 DC 130 13 13.4 17.5 41.5 21.4 38.4 42.7 68 CHAMRING 140-WN32-09 DC 135 13.5 13.9 17.7 42.9 19.5 39.5 41.4 70.3 14 38 28.4 67.3 60 32 XCGT 09 DC 140 14 14.4 18.1 45 21.5 41.5 44.8 73.1 CHAMRING 150-WN32-09 DC 145 14.5 14.9 19.2 44.6 20.1 42.1 44 73.9 15 38 29.4 67.3 60 32 XCGT 09 DC 150 15 15.9 19.7 47.4 25.2 43.7 47.6 80.7 CHAMRING 160-WN32-09 DC 160 16 16.9 19.5 55.36 26.3 49.3 57 87.5 16 38 30.4 67.3 60 32 XCGT 09 CHAMRING 170-WN32-09 DC 170 17 17.9 21.4 54.9 28.4 52.4 55.9 88.5 17 38 31.4 67.3 60 32 XCGT 09 CHAMRING 180-WN32-09 DC 180 18 18.9 24.2 65.2 31 57 60 93 18 38 32.4 67.3 60 32 XCGT 09 CHAMRING 190-WN32-09 DC 190 19 19.9 28.5 62.3 32.3 63.3 67 100 19 38 33.4 75 60 32 XCGT 09 CHAMRING 200-WN32-09 DC 200 20 20.9 38.9 73.5 36.6 67.1 79 113 20 38 34.4 75 60 32 XCGT 09 CHAMRING 210-WN40-09 DC 210 21 21.9 33.2 69.1 76 110 21 50 35.4 84.4 68 40 XCGT 09 CHAMRING 220-WN40-09 DC 220 22 22.9 36.5 71.3 81 114.5 22 50 36.4 84.4 68 40 XCGT 09 CHAMRING 230-WN40-09 DC 230 23 23.9 39.9 75.6 83 121.5 23 50 37.4 84.4 68 40 XCGT 09 CHAMRING 240-WN40-09 DC 240 24 24.9 43.4 79 91 127 24 50 38.4 84.4 68 40 XCGT 09 CHAMRING 250-WN40-09 DC 250 25 25.9 46.9 82.6 97 133 25 50 39.4 84.4 68 40 XCGT 09 Рекомендуется применять наружное охлаждение для фасонных пластин Снизьте рекомендуемую подачу и скорость на 50% при обработке фасок максимального размера Размеры Lmin и Lmax относятся к фасочным пластинам 45°. (1) При использовании DCNS-3D. (2) При использовании DCM-3.5D. (3) При использовании DCNS-5D. Пластины см. XCGT-DT (B97). Подходящие сверла см. стр. DCM-3.5D (7.5-20.9 мм 3.5xD) (B40) , DCNS-3D (B8), DCNS-5D (B9) Инструкции по сборке Установите UNICHAMDRILL в кольцевую насадку CHAMRING до зажима фасочной пластины. Отрегулируйте вылет UNICHAMDRILL с помощью заднего винта, затем скорректируйте положение с помощью бокового зажимного винта. Установите фасочные пластины. регулировка вылета UNICHAMDRILL Ослабьте винт крепления фасочной пластины. Ослабьте боковой зажимной винт. Отрегулируйте вылет UNICHAMDRILL с помощью заднего винта, затем скорректируйте положение с помощью бокового зажимного винта. Зажмите повторно фасочные пластины. Запасные части Обозначение Боковой винт Ключ для бокового зажимного винта Задний винт Ключ для заднего винта Винт пластины Torx ключ Стержень Torx ключа Рукоятка CHAMRING 8-9 SR M6X6DIN916 HW 3.0 SR M6X1S HW 3.0 SR 14-560 T-8/53 CHAMRING 10-20 SR M10X10DIN916 HW 5.0 SR M10X1.5S HW 5.0 SR 14-544/S BLD T15/S7 SW6-SD CHAMRING 21-25 SR M16X16 DIN1835-B HW 8.0 SR M12X1.75S HW 6.0 SR 14-544/S BLD T15/S7 SW6-SD ISCAR
