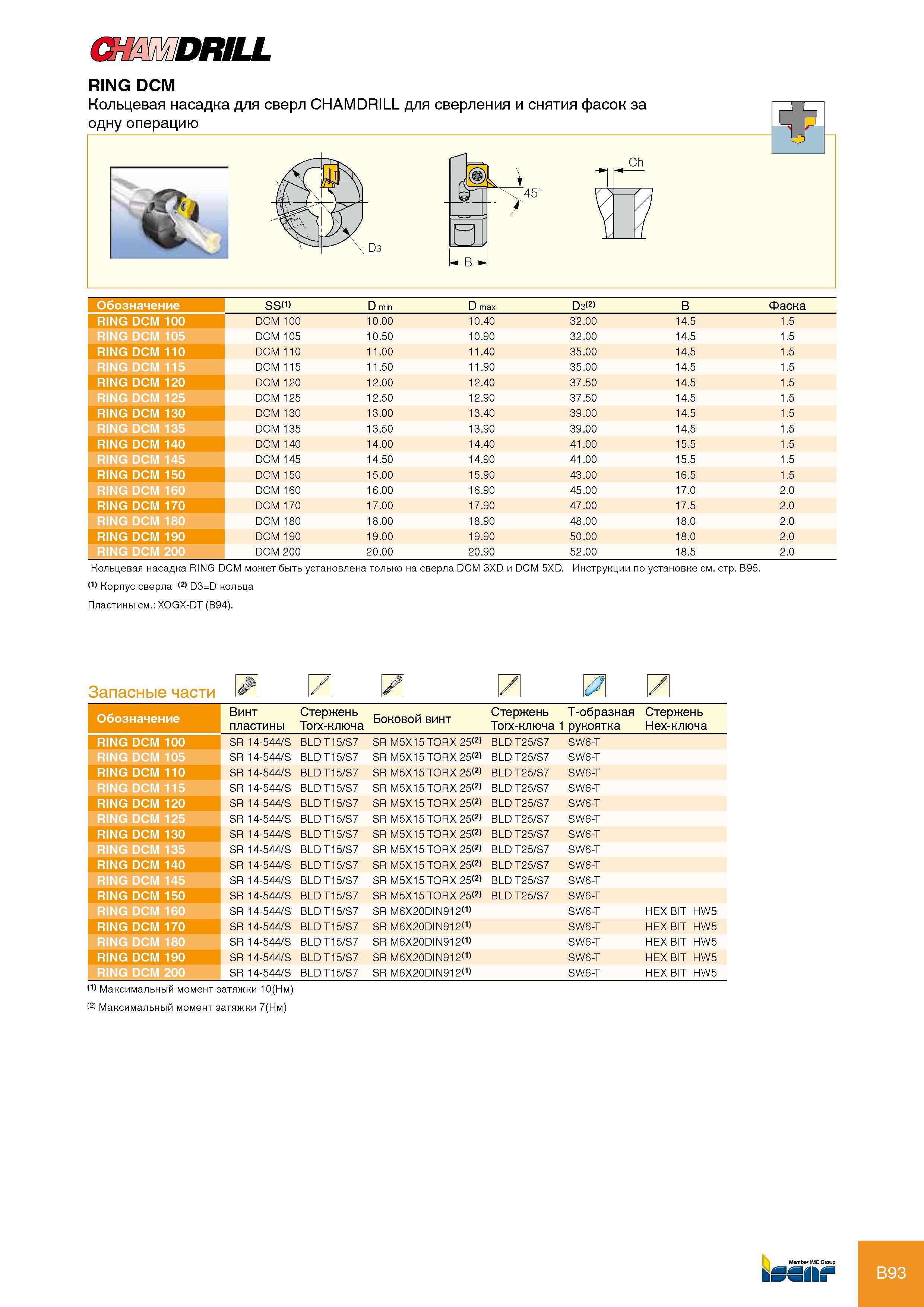

CHAMDRILL RING DCM Кольцевая насадка для сверл CHAMDRILL для сверления и снятия фасок за одну операцию о к. Ch B Обозначение SS<1> D min D max D3(2> B Фаска RING DCM 100 DCM 100 10.00 10.40 32.00 14.5 1.5 RING DCM 105 DCM 105 10.50 10.90 32.00 14.5 1.5 RING DCM 110 DCM 110 11.00 11.40 35.00 14.5 1.5 RING DCM 115 DCM 115 11.50 11.90 35.00 14.5 1.5 RING DCM 120 DCM 120 12.00 12.40 37.50 14.5 1.5 RING DCM 125 DCM 125 12.50 12.90 37.50 14.5 1.5 RING DCM 130 DCM 130 13.00 13.40 39.00 14.5 1.5 RING DCM 135 DCM 135 13.50 13.90 39.00 14.5 1.5 RING DCM 140 DCM 140 14.00 14.40 41.00 15.5 1.5 RING DCM 145 DCM 145 14.50 14.90 41.00 15.5 1.5 RING DCM 150 DCM 150 15.00 15.90 43.00 16.5 1.5 RING DCM 160 DCM 160 16.00 16.90 45.00 17.0 2.0 RING DCM 170 DCM 170 17.00 17.90 47.00 17.5 2.0 RING DCM 180 DCM 180 18.00 18.90 48.00 18.0 2.0 RING DCM 190 DCM 190 19.00 19.90 50.00 18.0 2.0 RING DCM 200 DCM 200 20.00 20.90 52.00 18.5 2.0 Кольцевая насадка RING DCM может быть установлена только на сверла DCM 3XD и DCM 5XD. Инструкции по установке см. стр. B95. (1) Корпус сверла (2) D3=D кольца Пластины см. XOGX-DT (B94). Запасные части И Обозначение Винт пластины Стержень Torx-ключа Боковой винт Стержень Т-образная Torx-ключа 1 рукоятка Стержень Hex-ключа RING DCM 100 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 105 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 110 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 115 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 120 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 125 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 130 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 135 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 140 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 145 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 150 SR 14-544/S BLD T15/S7 SR M5X15 TORX 25(2) BLD T25/S7 SW6-T RING DCM 160 SR 14-544/S BLD T15/S7 SR M6X20DIN912(1) SW6-T HEX BIT HW5 RING DCM 170 SR 14-544/S BLD T15/S7 SR M6X20DIN912(1) SW6-T HEX BIT HW5 RING DCM 180 SR 14-544/S BLD T15/S7 SR M6X20DIN912(1) SW6-T HEX BIT HW5 RING DCM 190 SR 14-544/S BLD T15/S7 SR M6X20DIN912(1) SW6-T HEX BIT HW5 RING DCM 200 SR 14-544/S BLD T15/S7 SR M6X20DIN912(1) SW6-T HEX BIT HW5 (1) Максимальный момент затяжки 10(Нм) (2) Максимальный момент затяжки 7(Нм) B93
