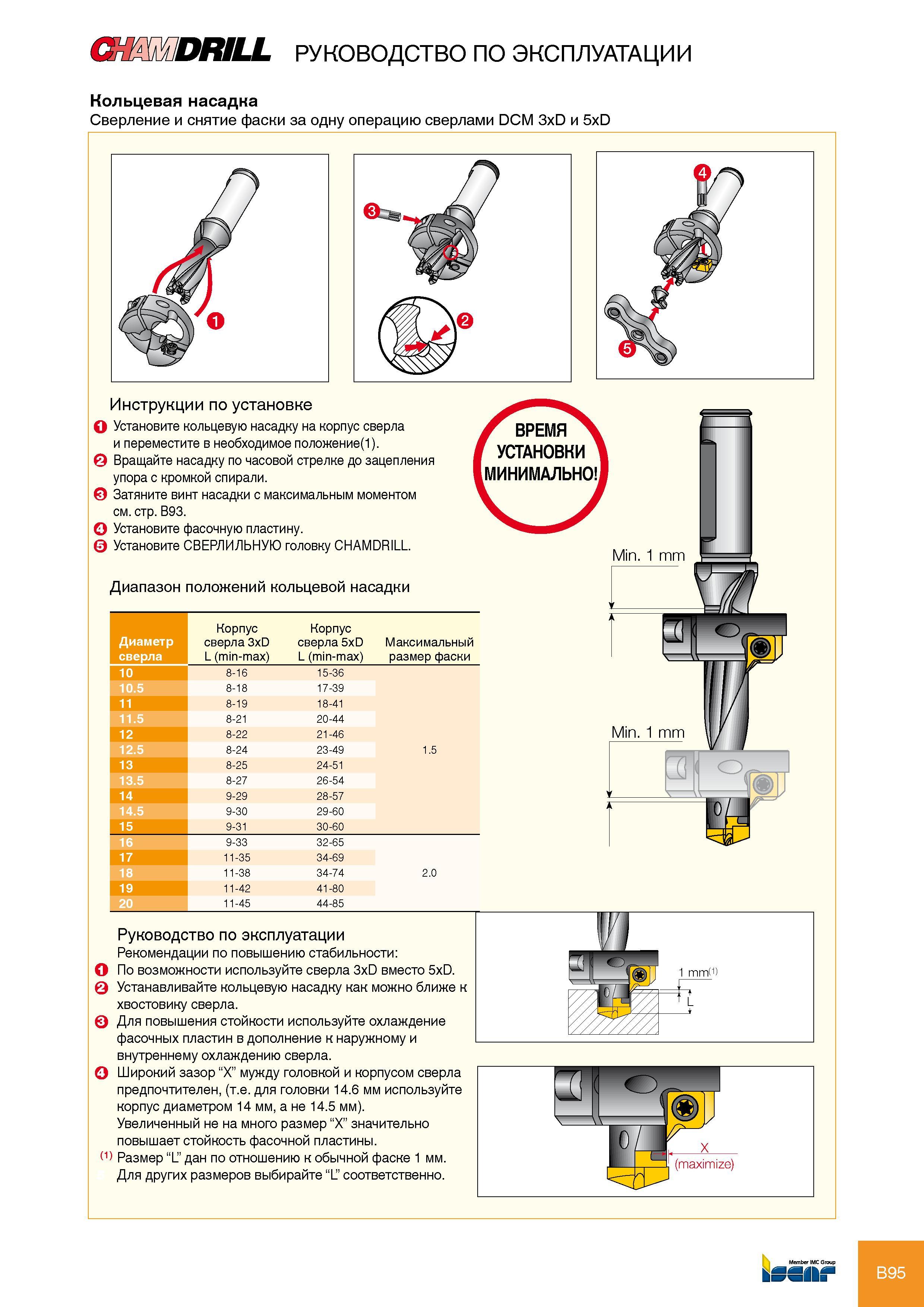

(WdWDRILL руководство по эксплуатации Кольцевая насадка Сверление и снятие фаски за одну операцию сверлами DCM 3xD и 5xD Инструкции по установке И Установите кольцевую насадку на корпус сверла и переместите в необходимое положение(1). И Вращайте насадку по часовой стрелке до зацепления упора с кромкой спирали. И Затяните винт насадки с максимальным моментом см. стр. B93. 4 Установите фасочную пластину. Н Установите СВЕРЛИЛЬНУЮ головку CHAMDRILL. Диапазон положений кольцевой насадки Диаметр сверла Корпус сверла 3xD L (min-max) Корпус сверла 5xD L (min-max) Максимальный размер фаски 10 8-16 15-36 10.5 8-18 17-39 11 8-19 18-41 11.5 8-21 20-44 12 8-22 21-46 12.5 8-24 23-49 1.5 13 8-25 24-51 13.5 8-27 26-54 14 9-29 28-57 14.5 9-30 29-60 15 9-31 30-60 16 9-33 32-65 17 11-35 34-69 18 11-38 34-74 2.0 19 11-42 41-80 20 11-45 44-85 Руководство по эксплуатации Рекомендации по повышению стабильности По возможности используйте сверла 3xD вместо 5xD. Устанавливайте кольцевую насадку как можно ближе к хвостовику сверла. Для повышения стойкости используйте охлаждение фасочных пластин в дополнение к наружному и внутреннему охлаждению сверла. Ц Широкий зазор “Х” мужду головкой и корпусом сверла предпочтителен, (т.е. для головки 14.6 мм используйте корпус диаметром 14 мм, а не 14.5 мм). Увеличенный не на много размер “Х” значительно повышает стойкость фасочной пластины. (1) Размер “L” дан по отношению к обычной фаске 1 мм. I Для других размеров выбирайте “L соответственно. Member IMC Group bSSII t
