Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Токарный канавочный инструмент (Всего 418 стр.) |
|||||

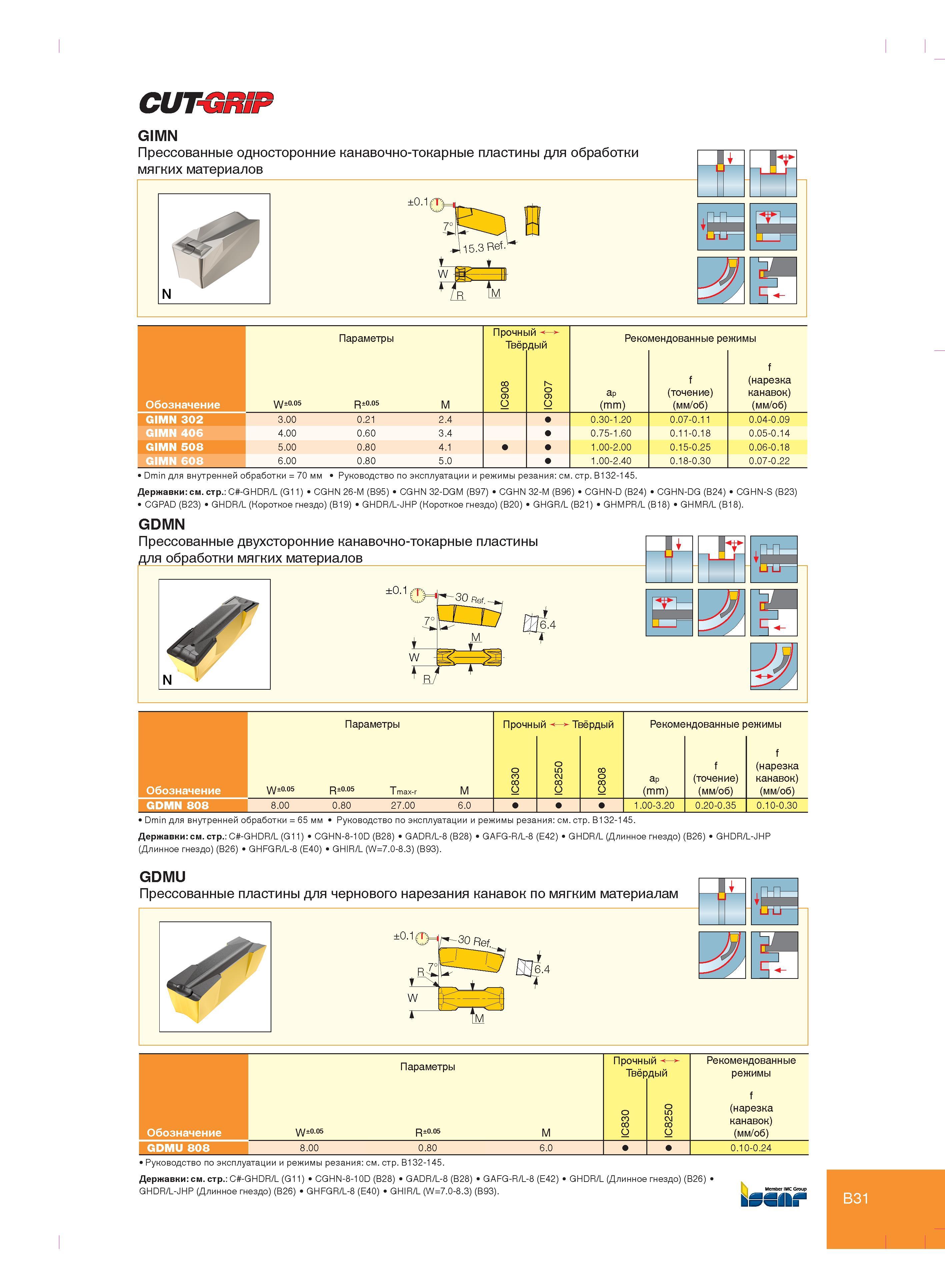

Прессованные односторонние канавочно-токарные пластины Iscar GIMN CUT-GRIP для обработки мягких материалов Параметры Рекомендованные режимы Обозначение41 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки при точении Стр.B31 |
|||||
Прессованные односторонние канавочно-токарные пластины Iscar GIMN CUT-GRIP для обработки мягких материалов Параметры Рекомендованные режимы Обозначение Прессованные односторонние канавочно-токарные пластины Iscar GIMN CUT-GRIP для обработки мягких материалов Параметры Рекомендованные режимы Обозначение Марки твердого сплава IC908 IC907 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GIMN 302 3.00 0.21 2.4 0.30-1.20 0.07-0.11 0.04-0.09 GIMN 406 4.00 0.60 3.4 0.75-1.60 0.11-0.18 0.05-0.14 GIMN 508 5.00 0.80 4.1 1.00-2.00 0.15-0.25 0.06-0.18 GIMN 608 6.00 0.80 5.0 1.00-2.40 0.18-0.30 0.07-0.22 Dmin для внутренней обработки = 70 мм Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGHN 26-M (B95) CGHN 32-DGM (B97) CGHN 32-M (B96) CGHN-D (B24) CGHN-DG (B24) CGHN-S (B23) CGPAD (B23) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) (B20) GHGR/L (B21) GHMPR/L (B18) GHMR/L (B18). GDMN Прессованные двухсторонние канавочно-токарные пластины для обработки мягких материалов ±0.1 (ГН -зо Ref. ьи W M 6.4 1 ъ ii и JU тГ L i j L 3P Параметры Рекомендованные режимы Обозначение W±0.05 R±005 T max-r M IC830 IC8250 IC808 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GDMN 808 8.00 0.80 27.00 6.0 1.00-3.20 0.20-0.35 0.10-0.30 Dmin для внутренней обработки = 65 мм Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGHN-8-10D (B28) GADR/L-8 (B28) GAFG-R/L-8 (E42) GHDR/L (Длинное гнездо) (B26) GHDR/L-JHP (Длинное гнездо) (B26) GHFGR/L-8 (E40) GHIR/L (W=7.0-8.3) (B93). GDMU Прессованные пластины для чернового нарезания канавок по мягким материалам 6.4 Параметры W±0.05 R±0.05 M IC830 IC8250 f (нарезка канавок) (мм/об) 8.00 0.80 6.0 0.10-0.24 Обозначение GDMU 808 Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGHN-8-10D (B28) GADR/L-8 (B28) GAFG-R/L-8 (E42) GHDR/L-JHP (Длинное гнездо) (B26) GHFGR/L-8 (E40) GHIR/L (W=7.0-8.3) (B93). Рекомендованные режимы GHDR/L (Длинное гнездо) (B26) 1 Member IMC Group B31 ±0.1 ШИ Ь5.3 Ref.' W ‘STM W±0.05 R±0.05 M |
|||||
